EX 14 — Scarpe: produzione, scorte e assunzioni

Classe: MILP · Legami: bilancio delle scorte, conteggi interi · Script: python/ex14_scarpe.py

Difficoltà: ★★★★☆ · Tempo: 45–60 min

Apri in Colab

Uno dei quindici modelli numerici, della famiglia pianificazione della produzione.

EX 14

Nei prossimi tre mesi un calzaturificio deve soddisfare domande mensili di \(3000\), \(5000\) e \(7000\) paia di scarpe. All'inizio del primo mese ha \(500\) paia in magazzino e impiega \(100\) operai. Ogni operaio è pagato \(1500\) euro al mese e lavora \(160\) ore; produrre un paio richiede \(4\) ore di lavoro e \(15\) euro di materie prime. All'inizio di ogni mese si possono assumere operai, al costo di \(100\) euro ciascuno per la formazione. Tenere un paio invenduto in magazzino a fine mese costa \(3\) euro. Si vuole il piano di produzione e di gestione del personale di costo totale minimo.

Modello

I mesi sono tre. Servono quattro famiglie di variabili, una per decisione:

  • \(x_t\) — paia prodotte nel mese \(t\), per \(t \in \{1, 2, 3\}\);
  • \(s_t\) — paia in magazzino a fine mese \(t\), per \(t \in \{1, 2\}\);
  • \(y_t\) — operai in servizio nel mese \(t\), per \(t \in \{1, 2, 3\}\);
  • \(z_t\) — operai assunti all'inizio del mese \(t\), per \(t \in \{1, 2, 3\}\).

Le prime due sono quantità di prodotto, le altre due sono conteggi di persone: per questo \(y_t\) e \(z_t\) sono dichiarate intere.

Undici colonne: tre per la produzione, due per le scorte, tre per l'organico e tre per le assunzioni. La domanda del primo mese è \(3000 - 500 = 2500\) paia nette; in tutto vanno prodotte \(14\,500\) paia.

\[ \begin{array}{rrrrrrrrrrrr c l} \min & 15x_1 & +15x_2 & +15x_3 & +3s_1 & +3s_2 & +1500y_1 & +1500y_2 & +1500y_3 & +100z_1 & +100z_2 & +100z_3 & & \\ \text{soggetto a} & x_1 & & & -s_1 & & & & & & & & = & 2500\\ & & x_2 & & +s_1 & -s_2 & & & & & & & = & 5000\\ & & & x_3 & & +s_2 & & & & & & & = & 7000\\ & -4x_1 & & & & & +160y_1 & & & & & & \ge & 0\\ & & -4x_2 & & & & & +160y_2 & & & & & \ge & 0\\ & & & -4x_3 & & & & & +160y_3 & & & & \ge & 0\\ & & & & & & y_1 & & & -z_1 & & & = & 100\\ & & & & & & -y_1 & +y_2 & & & -z_2 & & = & 0\\ & & & & & & & -y_2 & +y_3 & & & -z_3 & = & 0\\ & x_1, & x_2, & x_3 & & & & & & & & & \ge & 0\\ & & & & s_1, & s_2 & & & & & & & \ge & 0\\ & & & & & & y_1, & y_2, & y_3 & & & & \in & \Z_{\ge 0}\\ & & & & & & & & & z_1, & z_2, & z_3 & \in & \Z_{\ge 0} \end{array} \]

I primi tre vincoli sono i bilanci delle scorte, uno per mese: quanto si produce più quanto si aveva, meno quanto resta, copre la domanda. I tre successivi sono le ore disponibili: \(160\) ore per operaio in servizio devono bastare alle \(4\) ore per paio. Gli ultimi tre sono i bilanci dell'organico: gli operai di questo mese sono quelli del mese scorso più gli assunti.

Euristica costruttiva: il bound primale

Produzione «just in time»: ogni mese si produce la domanda netta, senza scorte, assumendo quanti operai servono.

  • Mese 1: \(10\,000\) ore, servono \(63\) operai — bastano i \(100\) già in servizio.
  • Mese 2: \(20\,000\) ore, servono \(125\) operai — se ne assumono \(25\).
  • Mese 3: \(28\,000\) ore, servono \(175\) operai — se ne assumono altri \(50\).

Il costo di questo piano è \(\mathit{UB} = 825\,000\).

Rilassamento LP e duale: il bound duale

Il rilassamento LP sostituisce l'interezza di \(y_t\) e \(z_t\) con la sola non negatività. Il duale ha una variabile libera \(\alpha_t\) per ogni bilancio delle scorte, una variabile non negativa \(\beta_t\) per ogni vincolo delle ore e una variabile libera \(\gamma_t\) per ogni bilancio dell'organico; le undici colonne del primale danno undici vincoli duali:

\[ \begin{array}{rrrrrrrrrr c l} \max & 2500\alpha_1 & +5000\alpha_2 & +7000\alpha_3 & & & & +100\gamma_1 & & & & \\ \text{soggetto a} & \alpha_1 & & & -4\beta_1 & & & & & & \le & 15\\ & & \alpha_2 & & & -4\beta_2 & & & & & \le & 15\\ & & & \alpha_3 & & & -4\beta_3 & & & & \le & 15\\ & -\alpha_1 & +\alpha_2 & & & & & & & & \le & 3\\ & & -\alpha_2 & +\alpha_3 & & & & & & & \le & 3\\ & & & & 160\beta_1 & & & +\gamma_1 & -\gamma_2 & & \le & 1500\\ & & & & & 160\beta_2 & & & +\gamma_2 & -\gamma_3 & \le & 1500\\ & & & & & & 160\beta_3 & & & +\gamma_3 & \le & 1500\\ & & & & & & & -\gamma_1 & & & \le & 100\\ & & & & & & & & -\gamma_2 & & \le & 100\\ & & & & & & & & & -\gamma_3 & \le & 100\\ & \alpha_1, & \alpha_2, & \alpha_3 & & & & & & & \gtreqless & 0\\ & & & & \beta_1, & \beta_2, & \beta_3 & & & & \ge & 0\\ & & & & & & & \gamma_1, & \gamma_2, & \gamma_3 & \gtreqless & 0 \end{array} \]

Una soluzione duale a mano. Si pone \(\gamma = 0\) e si fa valere un'ora di lavoro quanto davvero costa,

\[\bar\beta_t = \frac{1500}{160} = \frac{75}{8},\]

da cui un paio vale al più

\[\bar\alpha_t = 15 + 4 \cdot \frac{75}{8} = \frac{105}{2} = 52{,}5.\]

Tutte le colonne duali sono soddisfatte, e il bound è

\[\mathit{LB} = \frac{105}{2} \cdot 14\,500 = 761\,250.\]

Ottimo e confronto

\(\mathit{UB}\) \(\mathit{LB}\) \(z(\mathit{LP})\) \(z(\mathit{LP}^+)\) \(z(\mathit{MILP})\)
825 000 761 250 773 500 773 500 774 180

Il piano ottimo produce \(3980\), \(4000\) e \(6520\) paia con \(100\), \(100\) e \(163\) operai: si tengono \(1480\) paia in magazzino a fine primo mese e \(480\) a fine secondo, e si assumono \(63\) operai una volta sola, nel terzo mese.

Perché conviene fare scorta

Anticipare la produzione costa \(3\) euro al paio e fa risparmiare stipendi: è il compromesso che il modello risolve da sé. Alzando il costo di magazzino a \(20\) euro le scorte scendono a \(1000\) e \(0\) (ottimo \(807\,500\)); a \(60\) euro spariscono del tutto e si ricade sul piano «just in time» dell'euristica.

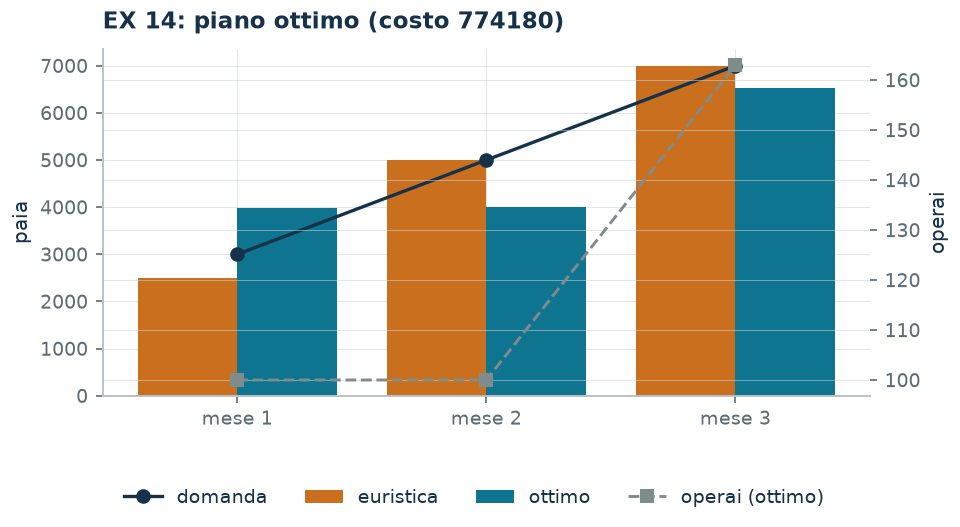

Il piano ottimo

Codice

Lo script completo è python/ex14_scarpe.py; il notebook è notebooks/ex14_scarpe.ipynb.

Mostra lo script completo — python/ex14_scarpe.py (176 righe)
"""EX 14 -- Produzione di scarpe e manodopera su tre mesi (famiglia 9).

Bilancio delle scorte, ore di lavoro proporzionali alla produzione e dinamica
della forza lavoro con sole assunzioni. E' la versione numerica del problema 9.2,
con la stessa struttura: un vincolo di bilancio per periodo e un vincolo di
conservazione per la manodopera.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB

from mip import (ammissibile, due_rilassamenti, frazione, nuovo_modello, registra_bound,
                 risolvi, valuta)
from stile import ARANCIO, BLU, GRIGIO, TEAL, intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello

R = range

# ---------- 1. MODELLO E ISTANZA ----------
intestazione("EX 14. Scarpe: produzione, scorte e assunzioni su tre mesi")
d3 = [3000, 5000, 7000]      # domanda mensile in paia
s0 = 500                     # scorte iniziali
y0 = 100                     # operai in servizio all'inizio
w3 = 1500                    # stipendio mensile di un operaio
ore3 = 160                   # ore lavorate al mese da un operaio
ore_paio = 4                 # ore di lavoro per un paio
mat3 = 15                    # materie prime per un paio
ass3 = 100                   # costo di assunzione di un operaio
mag3 = 3                     # costo di magazzino per un paio a fine mese
T = len(d3)
salva_dati(pd.DataFrame({"mese": R(1, T + 1), "domanda": d3}), "ex14_domanda")
netta = [d3[0] - s0] + d3[1:]
print(f"  Domanda netta del primo mese: {d3[0]} - {s0} = {netta[0]} paia; totale da produrre "
      f"{sum(netta)} paia.")


def modello(d, s0, y0, mag=None):
    mag = mag3 if mag is None else mag
    T = len(d)
    m = nuovo_modello("scarpe")
    x = m.addVars(T, name="x")                       # paia prodotte
    s = m.addVars(T - 1, name="s")                   # scorte a fine mese
    y = m.addVars(T, vtype=GRB.INTEGER, name="y")    # operai in servizio
    z = m.addVars(T, vtype=GRB.INTEGER, name="z")    # operai assunti
    m.setObjective(mat3 * x.sum() + mag * s.sum() + w3 * y.sum() + ass3 * z.sum(),
                   GRB.MINIMIZE)
    m.addConstr(x[0] - s[0] == d[0] - s0, name="bilancio[0]")
    for t in R(1, T - 1):
        m.addConstr(x[t] + s[t - 1] - s[t] == d[t], name=f"bilancio[{t}]")
    m.addConstr(x[T - 1] + s[T - 2] == d[T - 1], name=f"bilancio[{T - 1}]")
    m.addConstrs((ore3 * y[t] - ore_paio * x[t] >= 0 for t in R(T)), name="ore")
    m.addConstr(y[0] - z[0] == y0, name="organico[0]")
    m.addConstrs((y[t] - y[t - 1] - z[t] == 0 for t in R(1, T)), name="organico")
    return m, x, s, y, z


def duale(d, s0, y0):
    """max sum_t b_t alpha_t + y0 gamma_1  con alpha, gamma libere e beta >= 0.

    Colonne:  x_t: alpha_t - ore_paio beta_t <= mat
              s_t: -alpha_t + alpha_{t+1} <= mag
              y_t: ore beta_t + gamma_t - gamma_{t+1} <= w   (gamma_{T+1} = 0)
              z_t: -gamma_t <= ass
    """
    T = len(d)
    dl = nuovo_modello("duale_scarpe")
    alpha = dl.addVars(T, lb=-GRB.INFINITY, name="alpha")
    beta = dl.addVars(T, name="beta")
    gamma = dl.addVars(T, lb=-GRB.INFINITY, name="gamma")
    b = [d[0] - s0] + list(d[1:])
    dl.setObjective(gp.quicksum(b[t] * alpha[t] for t in R(T)) + y0 * gamma[0], GRB.MAXIMIZE)
    dl.addConstrs((alpha[t] - ore_paio * beta[t] <= mat3 for t in R(T)), name="rcx")
    dl.addConstrs((-alpha[t] + alpha[t + 1] <= mag3 for t in R(T - 1)), name="rcs")
    for t in R(T):
        succ = gamma[t + 1] if t + 1 < T else 0
        dl.addConstr(ore3 * beta[t] + gamma[t] - succ <= w3, name=f"rcy[{t}]")
    dl.addConstrs((-gamma[t] <= ass3 for t in R(T)), name="rcz")
    return dl


m3, x3, s3, y3, z3 = modello(d3, s0, y0)
salva_modello(m3, "ex14_primale")

# ---------- 2. EURISTICA COSTRUTTIVA (UPPER BOUND) ----------
# produzione "just in time": ogni mese si produce esattamente la domanda netta,
# senza scorte, assumendo il numero di operai che serve
def euristica(d, s0, y0):
    T = len(d)
    b = [d[0] - s0] + list(d[1:])
    x = [float(v) for v in b]
    s = [0.0] * (T - 1)
    y, z, passi = [], [], []
    organico = y0
    for t in R(T):
        serve = -(-int(ore_paio * x[t]) // ore3)     # ceil
        nuovi = max(0, serve - organico)
        organico = max(organico, serve)
        y.append(organico)
        z.append(nuovi)
        passi.append(f"mese {t + 1}: si producono {int(x[t])} paia, servono "
                     f"{int(ore_paio * x[t])} ore, cioe' {serve} operai; se ne assumono "
                     f"{nuovi} e l'organico sale a {organico}")
    return x, s, y, z, passi


x_e, s_e, y_e, z_e, passi = euristica(d3, s0, y0)
for k, riga in enumerate(passi, 1):
    print(f"  Passo {k}. {riga}")
ub3 = (mat3 * sum(x_e) + mag3 * sum(s_e) + w3 * sum(y_e) + ass3 * sum(z_e))
sol_eur = ({f"x[{t}]": x_e[t] for t in R(T)} | {f"s[{t}]": s_e[t] for t in R(T - 1)}
           | {f"y[{t}]": y_e[t] for t in R(T)} | {f"z[{t}]": z_e[t] for t in R(T)})
assert ammissibile(m3, sol_eur), sol_eur
print(f"  Costo della soluzione euristica: ub = {frazione(ub3)}")

# ---------- 3. RILASSAMENTO LP E DUALE (LOWER BOUND) ----------
dl3 = duale(d3, s0, y0)
salva_modello(dl3, "ex14_duale")
# ricetta: l'ora di lavoro vale beta = w / ore (quanto costa davvero), quindi un
# paio vale al piu' alpha = mat + ore_paio * beta; gamma = 0
beta_v = w3 / ore3
alpha_v = mat3 + ore_paio * beta_v
mano = {f"beta[{t}]": beta_v for t in R(T)} | {f"alpha[{t}]": alpha_v for t in R(T)}
lb3, viol = valuta(dl3, mano)
assert viol <= 1e-9, viol
print(f"  Duale a mano: gamma = 0, beta_t = {w3}/{ore3} = {frazione(beta_v)} euro l'ora")
print(f"  (il costo vero di un'ora di lavoro) e alpha_t = {mat3} + {ore_paio} * "
      f"{frazione(beta_v)} = {frazione(alpha_v)} euro al paio.")
print(f"  lb = {frazione(alpha_v)} * {sum(netta)} = {frazione(lb3)}")
zlp3, zlp3r, _ = due_rilassamenti(m3, dl3)

# ---------- 4. OTTIMO DEL MILP ----------
z3v = risolvi(m3)
print("  Soluzione ottima:")
for t in R(T):
    scorta = s3[t].X if t < T - 1 else 0.0
    print(f"    mese {t + 1}: {frazione(x3[t].X)} paia, {int(y3[t].X)} operai "
          f"({int(z3[t].X)} assunti), scorte a fine mese {frazione(scorta)}")
riga = registra_bound("EX 14 scarpe", ub3, lb3, zlp3, zlp3r, z3v)
salva_dati(pd.DataFrame([riga]), "ex14_bound")
assert lb3 <= zlp3 <= z3v <= ub3 + 1e-9

# ---------- 5. PERCHE' CONVIENE ANTICIPARE LA PRODUZIONE ----------
intestazione("EX 14. Magazzino contro assunzioni")
print(f"  Tenere un paio in magazzino per un mese costa {mag3} euro; assumere un operaio")
print(f"  costa {ass3} euro una tantum piu' {w3} euro al mese. L'ottimo anticipa la")
print("  produzione proprio per non dover assumere all'ultimo momento.")
prove = []
for nome, mag in [("magazzino a 3 euro", 3), ("magazzino a 20 euro", 20),
                  ("magazzino a 60 euro", 60)]:
    m, x, s, y, z = modello(d3, s0, y0, mag=mag)
    val = risolvi(m)
    scorte = [s[t].X for t in R(T - 1)]
    print(f"  {nome:24s} z = {frazione(val):>10}   scorte "
          + ", ".join(frazione(v) for v in scorte))
    prove.append({"variante": nome, "z": val,
                  "scorte": " ".join(str(int(v)) for v in scorte)})
salva_dati(pd.DataFrame(prove), "ex14_varianti")

# ---------- 6. FIGURA ----------
fig, ax = plt.subplots(figsize=(6.6, 3.0))
idx = list(R(T))
ax.bar([t - 0.2 for t in idx], [x_e[t] for t in idx], 0.4, color=ARANCIO, label="euristica")
ax.bar([t + 0.2 for t in idx], [x3[t].X for t in idx], 0.4, color=TEAL, label="ottimo")
ax.plot(idx, d3, marker="o", color=BLU, lw=1.6, label="domanda")
ax2 = ax.twinx()
ax2.plot(idx, [y3[t].X for t in idx], marker="s", color=GRIGIO, ls="--", lw=1.4,
         label="operai (ottimo)")
ax2.set_ylabel("operai")
ax.set_xticks(idx)
ax.set_xticklabels([f"mese {t + 1}" for t in idx])
ax.set_ylabel("paia")
ax.set_title(f"EX 14: piano ottimo (costo {frazione(z3v)})")
ax.legend(fontsize=8, loc="upper left")
ax2.legend(fontsize=8, loc="lower right")
salva_figura(fig, "ex14_piano")
print("Fine.")
