EX 11 — Scarpe con soglia minima di produzione
Classe: MILP · Legami: lotto minimo, attivazione · Script: python/ex11_scarpe_soglia.py
Difficoltà: ★★☆☆☆ · Tempo: 30–45 min
Uno dei quindici modelli numerici, della famiglia pianificazione della produzione.
EX 11
Un calzaturificio produce scarponi, mocassini e scarpe da passeggio. La tabella riporta le risorse per un paio, la quantità minima da produrre se il tipo viene prodotto e il prezzo di vendita:
| Tipo | pelle (g) | ore | chiodi | minimo | prezzo |
|---|---|---|---|---|---|
| scarponi | 850 | 3 | 20 | 100 | 150 |
| mocassini | 600 | 2 | 15 | 200 | 120 |
| scarpe da passeggio | 700 | 2,5 | 20 | 150 | 130 |
Sono disponibili \(120\,000\) grammi di pelle, \(7000\) ore macchina e \(40\,000\) chiodi. Si vuole massimizzare il ricavo.
Modello
Servono due famiglie di variabili, una per modello di scarpa:
- \(x_j\) — paia prodotte del modello \(j\), intere e non negative;
- \(y_j = 1\) se il modello \(j\) si produce, \(0\) altrimenti.
È lo stesso impianto di EX 6 — lotto minimo più attivazione — con tre risorse e senza premio. I big-M letti dai dati sono \(M = (141, 200, 171)\), tutti limitati dalla pelle.
Le prime tre righe sono le risorse — pelle, ore e chiodi — e ciascuna impone di non consumare più di quanto c'è. Le tre successive sono le soglie minime: se un modello si produce, se ne producono almeno \(100\), \(200\) o \(150\) paia. Le tre dopo sono le attivazioni con il big-M letto dai dati: con \(y_j = 0\) la produzione è bloccata a zero. Le ultime due righe dichiarano intere le produzioni e binarie le scelte.
Quando la soglia coincide con il massimo
Per i mocassini soglia e massimo coincidono (\(200\)): la variabile \(x_2\) è di fatto una binaria moltiplicata per \(200\). Non è un errore del modello, è una conseguenza dei dati — e va notata, perché rende il lotto minimo inattivo.
Euristica costruttiva: il bound primale
È un massimo. Si scandiscono i tipi in ordine di prezzo per grammo di pelle: \(3/17\) per gli scarponi, \(1/5\) per i mocassini, \(13/70\) per le scarpe da passeggio. Si parte dai mocassini, se ne producono \(200\) e la pelle finisce esattamente. Nessun altro tipo raggiunge la propria soglia.
Rilassamento LP e duale: il bound duale
Una soluzione duale a mano. Con \(\ell = \mu = 0\) e una sola risorsa valutata:
Il bound migliore è quello della pelle: \(\mathit{UB} = 24\,000\).
Ottimo e confronto
| \(\mathit{LB}\) | \(\mathit{UB}\) | \(z(\mathit{LP})\) | \(z(\mathit{LP}^+)\) | \(z(\mathit{MILP})\) |
|---|---|---|---|---|
| 24 000 | 24 000 | 24 000 | 24 000 | 24 000 |
Tutti i numeri coincidono: il sandwich si chiude subito. La ragione è che una sola risorsa è stretta, la pelle, e il tipo che ne ricava di più per grammo la esaurisce da solo restando dentro la propria soglia e il proprio massimo. È un caso didatticamente utile proprio perché è facile: mostra che, quando il bound duale coincide con una soluzione ammissibile, il problema è finito.
Due variazioni che cambiano il quadro
Raddoppiando le soglie, quella dei mocassini diventa \(400\) paia mentre la pelle ne consente al massimo \(200\): nessun tipo raggiunge più la propria soglia e la produzione si ferma del tutto, \(z(\mathit{MILP}) = 0\).
Portando la pelle a \(200\,000\) grammi si producono \(333\) mocassini per \(39\,960\) euro, e i big-M vanno ricalcolati: diventano \((235, 333, 285)\). I big-M non sono costanti del modello, ma funzioni dei dati dell'istanza.
Codice
Lo script completo è
python/ex11_scarpe_soglia.py;
il notebook è
notebooks/ex11_scarpe_soglia.ipynb.
Mostra lo script completo — python/ex11_scarpe_soglia.py (183 righe)
"""EX 11 -- Scarpe con soglia minima di produzione (famiglia 9).
Tre risorse, tre tipi di scarpa e una soglia minima per tipo: o se ne producono
almeno q_j paia, oppure zero. E' la variabile semicontinua della tecnica 3.3,
con il big-M scelto in modo naturale come massimo producibile di quel solo tipo.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB
from mip import (ammissibile, due_rilassamenti, frazione, nuovo_modello, registra_bound,
risolvi, valuta)
from stile import ARANCIO, BLU, GRIGIO, TEAL, intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello
R = range
# ---------- 1. MODELLO E ISTANZA ----------
intestazione("EX 11. Scarpe: tre risorse e una soglia minima di produzione")
NOMI = ["scarponi", "mocassini", "scarpe da passeggio"]
RISORSE = ["pelle (g)", "ore macchina", "chiodi"]
a11 = [[850, 600, 700], # pelle per paio
[3, 2, 2.5], # ore macchina per paio
[20, 15, 20]] # chiodi per paio
b11 = [120000, 7000, 40000]
p11 = [150, 120, 130] # prezzo di vendita per paio
q11 = [100, 200, 150] # soglia minima
ns, nr = len(p11), len(b11)
M11 = [min(int(b11[i] // a11[i][j]) for i in R(nr)) for j in R(ns)]
salva_dati(pd.DataFrame({"tipo": NOMI, "pelle": a11[0], "ore": a11[1], "chiodi": a11[2],
"prezzo": p11, "soglia": q11, "massimo": M11}), "ex11_dati")
print(" Massimo producibile di un solo tipo (il big-M naturale):")
for j in R(ns):
quale = min(R(nr), key=lambda i: b11[i] / a11[i][j])
print(f" {NOMI[j]:22s} {M11[j]} paia, limitato da {RISORSE[quale]}")
print(" Per i mocassini soglia e massimo coincidono (200): o se ne fanno esattamente 200,")
print(" oppure nessuno. La variabile e' di fatto binaria moltiplicata per 200.")
def modello(a, b, p, q, M):
ns, nr = len(p), len(b)
m = nuovo_modello("scarpe_soglia")
x = m.addVars(ns, vtype=GRB.INTEGER, name="x")
y = m.addVars(ns, vtype=GRB.BINARY, name="y")
m.setObjective(gp.quicksum(p[j] * x[j] for j in R(ns)), GRB.MAXIMIZE)
m.addConstrs((gp.quicksum(a[i][j] * x[j] for j in R(ns)) <= b[i] for i in R(nr)),
name="risorsa")
m.addConstrs((x[j] - q[j] * y[j] >= 0 for j in R(ns)), name="soglia")
m.addConstrs((x[j] - M[j] * y[j] <= 0 for j in R(ns)), name="attiva")
return m, x, y
def duale(a, b, p, q, M):
"""min sum_i b_i pi_i con pi >= 0, lam <= 0 (soglia, scritta >=) e mu >= 0.
Colonne: x_j: sum_i a_ij pi_i + lam_j + mu_j >= p_j
y_j: -q_j lam_j - M_j mu_j >= 0
"""
ns, nr = len(p), len(b)
d = nuovo_modello("duale_scarpe_soglia")
pi = d.addVars(nr, name="pi")
lam = d.addVars(ns, lb=-GRB.INFINITY, ub=0.0, name="lam")
mu = d.addVars(ns, name="mu")
d.setObjective(gp.quicksum(b[i] * pi[i] for i in R(nr)), GRB.MINIMIZE)
d.addConstrs((gp.quicksum(a[i][j] * pi[i] for i in R(nr)) + lam[j] + mu[j] >= p[j]
for j in R(ns)), name="rcx")
d.addConstrs((-q[j] * lam[j] - M[j] * mu[j] >= 0 for j in R(ns)), name="rcy")
return d
m11, x11, y11 = modello(a11, b11, p11, q11, M11)
salva_modello(m11, "ex11_primale")
# ---------- 2. EURISTICA COSTRUTTIVA (LOWER BOUND) ----------
# euristica costruttiva sul prezzo per grammo di pelle (la risorsa piu' stretta), rispettando la
# soglia: un tipo entra solo se si riesce a farne almeno q_j paia
def euristica(a, b, p, q):
ns, nr = len(p), len(b)
res = [float(v) for v in b]
x = [0] * ns
passi = ["prezzo per grammo di pelle: "
+ ", ".join(f"{NOMI[j]} {frazione(p[j] / a[0][j])}" for j in R(ns))]
for j in sorted(R(ns), key=lambda j: (-p[j] / a[0][j], j)):
if any(a[i][j] * q[j] > res[i] + 1e-9 for i in R(nr)):
passi.append(f"{NOMI[j]}: non si arriva alla soglia {q[j]}, si scarta")
continue
n = min(int(res[i] // a[i][j]) for i in R(nr))
x[j] = n
for i in R(nr):
res[i] -= a[i][j] * n
passi.append(f"{NOMI[j]}: {n} paia (soglia {q[j]}); risorse residue "
+ ", ".join(f"{RISORSE[i]} {frazione(res[i])}" for i in R(nr)))
return x, passi
x_e, passi = euristica(a11, b11, p11, q11)
for k, riga in enumerate(passi, 1):
print(f" Passo {k}. {riga}")
lb11 = sum(p11[j] * x_e[j] for j in R(ns))
sol_eur = ({f"x[{j}]": x_e[j] for j in R(ns)}
| {f"y[{j}]": 1 if x_e[j] else 0 for j in R(ns)})
assert ammissibile(m11, sol_eur), sol_eur
print(" Soluzione euristica: " + ", ".join(f"{x_e[j]} {NOMI[j]}" for j in R(ns) if x_e[j])
+ f" lb = {frazione(lb11)}")
# ---------- 3. RILASSAMENTO LP E DUALE (UPPER BOUND) ----------
d11 = duale(a11, b11, p11, q11, M11)
salva_modello(d11, "ex11_duale")
migliore, mano, scelta = float("inf"), None, None
for i in R(nr):
prezzo = max(p11[j] / a11[i][j] for j in R(ns))
prova = {f"pi[{i}]": prezzo}
val, viol = valuta(d11, prova)
if viol <= 1e-9 and val < migliore:
migliore, mano, scelta = val, prova, i
ub11, viol = valuta(d11, mano)
assert viol <= 1e-9, viol
print(" Duale a mano: lam = mu = 0 (la soglia non si valuta) e una sola risorsa valutata,")
print(" al prezzo unitario piu' alto fra i tipi di scarpa:")
for i in R(nr):
prezzo = max(p11[j] / a11[i][j] for j in R(ns))
print(f" {RISORSE[i]:14s} prezzo {frazione(prezzo):>8} -> bound "
f"{frazione(b11[i] * prezzo)}")
print(f" Il bound migliore viene da: {RISORSE[scelta]}. ub = {frazione(ub11)}")
zlp11, zlp11r, _ = due_rilassamenti(m11, d11)
# ---------- 4. OTTIMO DEL MILP ----------
z11 = risolvi(m11)
print(" Soluzione ottima: " + ", ".join(f"{int(x11[j].X)} {NOMI[j]}" for j in R(ns)
if x11[j].X > 0.5))
for i in R(nr):
usato = sum(a11[i][j] * x11[j].X for j in R(ns))
print(f" {RISORSE[i]}: {frazione(usato)} su {b11[i]} "
f"({'satura' if abs(usato - b11[i]) < 1e-6 else 'residua'})")
riga = registra_bound("EX 11 scarpe con soglia", ub11, lb11, zlp11, zlp11r, z11, senso="max")
salva_dati(pd.DataFrame([riga]), "ex11_bound")
assert lb11 <= z11 <= zlp11 <= ub11 + 1e-9
# ---------- 5. QUANTO COSTA LA SOGLIA ----------
intestazione("EX 11. Il prezzo della soglia e quello dell'interezza")
m, x, y = modello(a11, b11, p11, [0] * ns, M11)
z_senza = risolvi(m)
print(f" ub = lb = z(LP) = z(LP+) = z(MILP) = {frazione(z11)}: su questa istanza il sandwich")
print(" si chiude subito. La ragione e' che una sola risorsa e' stretta, la pelle, e il tipo")
print(" che ne ricava di piu' per grammo (i mocassini, a 1/5 di euro al grammo) la esaurisce")
print(" da solo restando dentro la propria soglia e il proprio massimo.")
print(f" Senza soglie l'ottimo resta {frazione(z_senza)}: qui la soglia non costa nulla.")
varianti = {"senza soglie": z_senza}
m, x, y = modello(a11, b11, p11, [2 * v for v in q11], M11)
z_a = risolvi(m)
varianti["11a. soglie raddoppiate"] = z_a
print(f" 11a. Con soglie raddoppiate: z = {frazione(z_a)}. La soglia dei mocassini diventa")
print(f" 400 paia, ma la pelle ne consente al massimo {M11[1]}: nessun tipo raggiunge")
print(" piu' la propria soglia e la produzione si ferma del tutto.")
b_alt = [200000, b11[1], b11[2]]
M_alt = [min(int(b_alt[i] // a11[i][j]) for i in R(nr)) for j in R(ns)]
m, x, y = modello(a11, b_alt, p11, q11, M_alt)
z_b = risolvi(m)
varianti["11b. pelle a 200000 g"] = z_b
print(f" 11b. Con 200000 g di pelle: z = {frazione(z_b)}, cioe' "
+ ", ".join(f"{int(x[j].X)} {NOMI[j]}" for j in R(ns) if x[j].X > 0.5))
print(" Il massimo producibile cresce con la risorsa: i big-M vanno ricalcolati "
f"({M_alt}).")
salva_dati(pd.DataFrame({"variante": list(varianti), "z": list(varianti.values())}),
"ex11_varianti")
# ---------- 6. FIGURA ----------

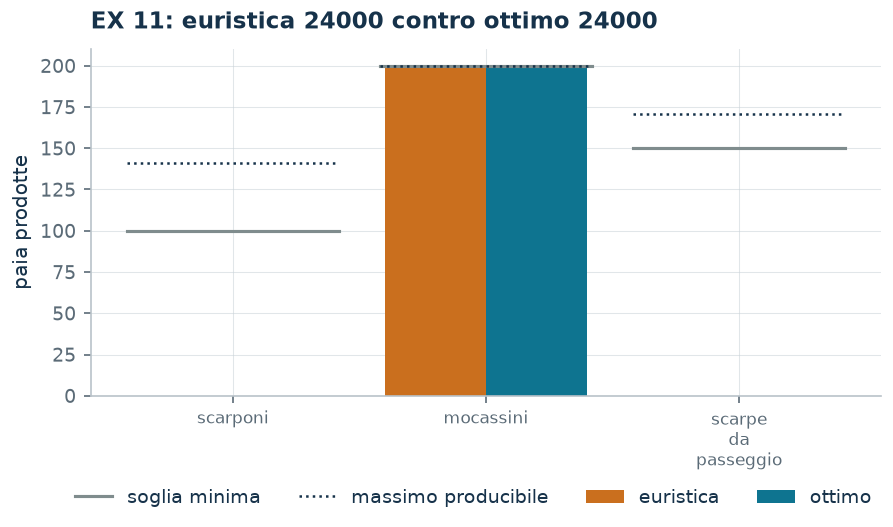

fig, ax = plt.subplots(figsize=(6.8, 3.0))
idx = list(R(ns))
ax.bar([j - 0.2 for j in idx], [x_e[j] for j in idx], 0.4, color=ARANCIO, label="euristica")
ax.bar([j + 0.2 for j in idx], [x11[j].X for j in idx], 0.4, color=TEAL, label="ottimo")
for j in idx:
ax.plot([j - 0.42, j + 0.42], [q11[j], q11[j]], color=GRIGIO, lw=1.5)
ax.plot([j - 0.42, j + 0.42], [M11[j], M11[j]], color=BLU, lw=1.2, ls=":")
ax.plot([], [], color=GRIGIO, lw=1.5, label="soglia minima")
ax.plot([], [], color=BLU, lw=1.2, ls=":", label="massimo producibile")
ax.set_xticks(idx)
ax.set_xticklabels([n.replace(" ", "\n") for n in NOMI], fontsize=8)
ax.set_ylabel("paia prodotte")
ax.set_title(f"EX 11: euristica {frazione(lb11)} contro ottimo {frazione(z11)}")
ax.legend(fontsize=8)
salva_figura(fig, "ex11_produzione")
print("Fine.")
