EX 1 — Il furgone da otto posti

Classe: BIP · Legami: se-allora, capacità · Script: python/ex01_furgone.py

Difficoltà: ★☆☆☆☆ · Tempo: 30–45 min

Apri in Colab

Uno dei quindici modelli numerici: è il più piccolo del corso, e serve a vedere in due pagine tutto il percorso — modello, bound primale, bound duale, ottimo.

EX 1

Un tour operator noleggia un furgone da otto posti per accompagnare i turisti in una località panoramica. In una giornata si presentano quattro gruppi, di \(2\), \(3\), \(4\) e \(5\) persone. Poiché il furgone non può ospitarli tutti insieme, l'operatore chiede a ogni gruppo (i cui membri non vogliono essere separati) di fare un'offerta: i quattro gruppi offrono \(30\), \(50\), \(80\) e \(70\) euro. Per motivi organizzativi si possono accettare al più due gruppi; inoltre, se si accetta il gruppo 2 si deve accettare anche il gruppo 4. Si vuole massimizzare l'incasso.

gruppo \(j\) 1 2 3 4
persone 2 3 4 5
offerta (€) 30 50 80 70

Modello

I gruppi sono quattro: serve una variabile binaria per gruppo,

\[ x_j = \begin{cases} 1 & \text{se il gruppo } j \text{ viene accettato},\\ 0 & \text{altrimenti,}\end{cases} \qquad \forall j \in \{1, 2, 3, 4\}. \]

I dati sono tutti specifici dell'istanza — le persone, le offerte, e soprattutto l'implicazione «se il 2, allora il 4», che lega due gruppi nominati — quindi il modello si scrive direttamente sui dati, una colonna per variabile:

\[ \begin{array}{rrrrr c l} \max & 30x_1 & +50x_2 & +80x_3 & +70x_4 & & \\ \text{soggetto a} & 2x_1 & +3x_2 & +4x_3 & +5x_4 & \le & 8\\ & x_1 & +x_2 & +x_3 & +x_4 & \le & 2\\ & & x_2 & & -x_4 & \le & 0\\ & x_1, & x_2, & x_3, & x_4 & \in & \{0, 1\} \end{array} \]

Il primo vincolo è la capacità del furgone, il secondo il limite sul numero di gruppi, il terzo è l'implicazione \(x_2 \Rightarrow x_4\) nella forma se-allora \(x_2 - x_4 \le 0\). L'ultima riga definisce le variabili del modello.

Euristica costruttiva: il bound primale

È un massimo, quindi una soluzione ammissibile dà un lower bound. Si scandiscono i gruppi per offerta decrescente e si accetta un gruppo solo se tutti i vincoli restano soddisfatti, implicazione compresa. L'ordine è \(3, 4, 2, 1\):

  • gruppo 3 (offerta \(80\)): accettato — \(4\) posti occupati, \(1\) gruppo;
  • gruppo 4 (offerta \(70\)): scartato, servirebbero \(9\) posti su \(8\);
  • gruppo 2 (offerta \(50\)): scartato, obbligherebbe ad accettare il gruppo 4, e i gruppi diventerebbero tre;
  • gruppo 1 (offerta \(30\)): accettato — \(6\) posti occupati, \(2\) gruppi.

La soluzione costruita è \(\bar x = (1, 0, 1, 0)\), di valore

\[\mathit{LB} = 30 + 80 = 110.\]

Rilassamento LP e duale: il bound duale

Il rilassamento LP sostituisce il dominio binario con la sola non negatività. Il duale associa una variabile non negativa a ciascuno dei tre vincoli: \(\alpha\) ai posti, \(\beta\) al numero di gruppi, \(\gamma\) all'implicazione. Le quattro colonne del primale danno quattro vincoli duali:

\[ \begin{array}{rrrr c l} \min & 8\alpha & +2\beta & & & \\ \text{soggetto a} & 2\alpha & +\beta & & \ge & 30\\ & 3\alpha & +\beta & +\gamma & \ge & 50\\ & 4\alpha & +\beta & & \ge & 80\\ & 5\alpha & +\beta & -\gamma & \ge & 70\\ & \alpha & & & \ge & 0\\ & & \beta & & \ge & 0\\ & & & \gamma & \ge & 0 \end{array} \]

Una soluzione duale a mano. Si valuta il solo posto e si azzerano gli altri due moltiplicatori, \(\bar\beta = 0\) e \(\bar\gamma = 0\). I quattro vincoli duali diventano

\[2\alpha \ge 30, \qquad 3\alpha \ge 50, \qquad 4\alpha \ge 80, \qquad 5\alpha \ge 70,\]

e il più piccolo \(\alpha\) che li soddisfa tutti è

\[\bar\alpha = \max\Bigl(\frac{30}{2},\ \frac{50}{3},\ \frac{80}{4},\ \frac{70}{5}\Bigr) = 20,\]

di valore \(\mathit{UB} = 8 \cdot 20 = 160\). La lettura è «un posto vale quanto il gruppo che lo paga meglio».

Ottimo e confronto

L'ottimo accetta i gruppi \(2\) e \(4\), riempiendo esattamente gli otto posti: \(\tilde x = (0, 1, 0, 1)\) e \(z(\mathit{MILP}) = 50 + 70 = 120\).

valore che cos'è
\(\mathit{LB}\) 110 soluzione euristica
\(\mathit{UB}\) 160 bound duale a mano
\(z(\mathit{LP})\) 160 rilassamento senza i bound
\(z(\mathit{LP}^+)\) 140 rilassamento con i bound
\(z(\mathit{MILP})\) 120 ottimo del MILP

Il gap dell'euristica è \(|110 - 120|/120 = 8{,}3\%\). Quello certificato dai due bound si conosce prima di risolvere, e proprio per questo non può avere \(z(\mathit{MILP})\) al denominatore: in assoluto \(\mathit{UB} - \mathit{LB} = 50\), in percentuale \(|160 - 110|/160 = 31{,}3\%\) nella convenzione del solver. La soluzione duale costruita a mano è ottima per il rilassamento senza i bound: aggiungendo \(x_j \le 1\) il rilassamento scende a \(140\) e si avvicina all'ottimo.

Quale vincolo morde davvero

Togliendo un vincolo per volta: senza il limite sul numero di gruppi l'ottimo resta \(120\) (gruppi 2 e 4), senza l'implicazione sale a \(130\) (gruppi 2 e 3). È l'implicazione a costare \(10\) euro, non il limite sul numero di gruppi — che in questa istanza è già soddisfatto dall'ottimo.

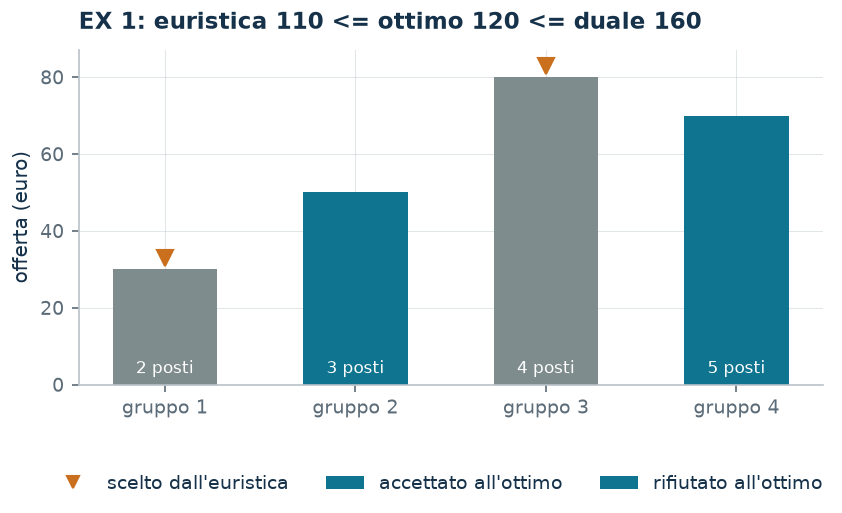

La soluzione ottima

Codice

Lo script completo è python/ex01_furgone.py; il notebook è notebooks/ex01_furgone.ipynb.

Mostra lo script completo — python/ex01_furgone.py (159 righe)
"""EX 1 -- Furgone da otto posti: quale gruppo di turisti accettare (famiglia 10).

Uno zaino con due vincoli in piu': al piu' due gruppi accettati e l'implicazione
«se accetto il gruppo 2 devo accettare anche il 4». E' l'occasione per vedere in
un caso minuscolo tutte e tre le tecniche del capitolo 3 che servono qui:
capacita' (3.1), conteggio (3.4) e precedenza logica (3.9).
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB

from mip import (ammissibile, due_rilassamenti, frazione, nuovo_modello, registra_bound,
                 risolvi, stampa_lp, valuta)
from stile import ARANCIO, GRIGIO, TEAL, intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello

R = range

# ---------- 1. MODELLO E ISTANZA ----------
intestazione("EX 1. Furgone da otto posti: quali gruppi accettare")
a0 = [2, 3, 4, 5]          # persone di ciascun gruppo
p0 = [30, 50, 80, 70]      # offerta in euro
K0 = 8                     # posti del furgone
G0 = 2                     # al piu' due gruppi
IMP = (1, 3)               # se accetto il gruppo 2 (indice 1) devo accettare il 4 (indice 3)
n0 = len(a0)
salva_dati(pd.DataFrame({"gruppo": R(1, n0 + 1), "persone": a0, "offerta": p0}), "ex01_dati")


def modello(a, p, K, G, imp):
    n = len(a)
    m = nuovo_modello("furgone")
    x = m.addVars(n, vtype=GRB.BINARY, name="x")
    m.setObjective(gp.quicksum(p[j] * x[j] for j in R(n)), GRB.MAXIMIZE)
    m.addConstr(gp.quicksum(a[j] * x[j] for j in R(n)) <= K, name="posti")
    m.addConstr(gp.quicksum(x[j] for j in R(n)) <= G, name="gruppi")
    m.addConstr(x[imp[0]] - x[imp[1]] <= 0, name="implicazione")
    return m, x


def duale(a, p, K, G, imp):
    """min K alpha + G beta  s.t.  a_j alpha + beta (+gamma se j=2, -gamma se j=4) >= p_j."""
    n = len(a)
    d = nuovo_modello("duale_furgone")
    alpha = d.addVar(name="alpha")     # posti
    beta = d.addVar(name="beta")       # numero di gruppi
    gamma = d.addVar(name="gamma")     # implicazione
    d.setObjective(K * alpha + G * beta, GRB.MINIMIZE)
    for j in R(n):
        segno = 1 if j == imp[0] else (-1 if j == imp[1] else 0)
        d.addConstr(a[j] * alpha + beta + segno * gamma >= p[j], name=f"rc[{j}]")
    return d


m0, x0 = modello(a0, p0, K0, G0, IMP)
salva_modello(m0, "ex01_primale")
print("  Il modello dell'istanza:")
stampa_lp(m0)

# ---------- 2. EURISTICA COSTRUTTIVA (LOWER BOUND) ----------
# euristica costruttiva sull'offerta decrescente: si accetta un gruppo solo se tutti i vincoli
# restano soddisfatti, implicazione compresa (il gruppo 2 entra solo col 4 gia' dentro)
def euristica(a, p, K, G, imp):
    n = len(a)
    x = [0] * n
    passi = []
    for j in sorted(R(n), key=lambda j: (-p[j], j)):
        x[j] = 1
        posti = sum(a[k] * x[k] for k in R(n))
        gruppi = sum(x)
        ok_imp = x[imp[0]] <= x[imp[1]]
        motivi = []
        if posti > K:
            motivi.append(f"servirebbero {posti} posti su {K}")
        if gruppi > G:
            motivi.append(f"sarebbero {gruppi} gruppi su {G}")
        if not ok_imp:
            motivi.append(f"il gruppo {imp[0] + 1} obbliga ad accettare il {imp[1] + 1}")
        if motivi:
            x[j] = 0
            passi.append(f"gruppo {j + 1} (offerta {p[j]}): scartato, " + "; ".join(motivi))
        else:
            passi.append(f"gruppo {j + 1} (offerta {p[j]}): accettato "
                         f"({posti} posti occupati, {gruppi} gruppi)")
    return x, passi


x_eur, passi = euristica(a0, p0, K0, G0, IMP)
for k, riga in enumerate(passi, 1):
    print(f"  Passo {k}. {riga}")
lb0 = sum(p0[j] * x_eur[j] for j in R(n0))
sol_eur = {f"x[{j}]": x_eur[j] for j in R(n0)}
assert ammissibile(m0, sol_eur), sol_eur
print(f"  Soluzione euristica: gruppi {[j + 1 for j in R(n0) if x_eur[j]]}   "
      f"lb = {frazione(lb0)}")

# ---------- 3. RILASSAMENTO LP E DUALE (UPPER BOUND) ----------
d0 = duale(a0, p0, K0, G0, IMP)
salva_modello(d0, "ex01_duale")
# ricetta: si valutano solo i posti (beta = gamma = 0) al prezzo per posto piu' alto
alpha_min = max(p0[j] / a0[j] for j in R(n0))
mano = {"alpha": alpha_min, "beta": 0.0, "gamma": 0.0}
ub0, viol = valuta(d0, mano)
assert viol <= 1e-9, viol
print("  Duale a mano: beta = gamma = 0 e alpha = max_j p_j / a_j (il posto vale quanto il")
print("  gruppo che lo paga meglio), cosi' ogni vincolo a_j alpha >= p_j e' soddisfatto:")
for j in R(n0):
    print(f"    gruppo {j + 1}: {p0[j]} / {a0[j]} = {frazione(p0[j] / a0[j])}")
print(f"  alpha = {frazione(alpha_min)}  ->  ub = {K0} * alpha = {frazione(ub0)}")
zlp0, zlp0r, _ = due_rilassamenti(m0, d0)

# ---------- 4. OTTIMO DEL MILP E TABELLA DEI BOUND ----------
z0 = risolvi(m0)
acc = [j + 1 for j in R(n0) if x0[j].X > 0.5]
print(f"  Soluzione ottima: gruppi {acc}, "
      f"{int(sum(a0[j] * x0[j].X for j in R(n0)))} posti occupati su {K0}, incasso "
      f"{frazione(z0)}")
riga = registra_bound("EX 1 furgone", ub0, lb0, zlp0, zlp0r, z0, senso="max")
salva_dati(pd.DataFrame([riga]), "ex01_bound")
assert lb0 <= z0 <= zlp0r <= zlp0 <= ub0 + 1e-9

# ---------- 5. A COSA SERVE OGNI VINCOLO ----------
intestazione("EX 1. Il contributo di ciascun vincolo")
prove = []
for nome, togli in [("modello completo", []), ("senza il limite sui gruppi", ["gruppi"]),
                    ("senza l'implicazione", ["implicazione"]),
                    ("senza entrambi", ["gruppi", "implicazione"])]:
    m, x = modello(a0, p0, K0, G0, IMP)
    m.update()
    for c in list(m.getConstrs()):
        if c.ConstrName in togli:
            m.remove(c)
    m.update()
    z = risolvi(m)
    scelti = [j + 1 for j in R(n0) if x[j].X > 0.5]
    print(f"  {nome:32s} z = {frazione(z):>4}   gruppi {scelti}")
    prove.append({"variante": nome, "z": z, "gruppi": " ".join(map(str, scelti))})
salva_dati(pd.DataFrame(prove), "ex01_vincoli")
assert prove[0]["z"] <= prove[1]["z"] and prove[0]["z"] <= prove[2]["z"]

# ---------- 6. FIGURA ----------
fig, ax = plt.subplots(figsize=(6.4, 2.9))
idx = list(R(n0))
colori = [TEAL if x0[j].X > 0.5 else GRIGIO for j in idx]
ax.bar(idx, p0, 0.55, color=colori)
for j in idx:
    if x_eur[j]:
        ax.plot(j, p0[j] + 3, marker="v", color=ARANCIO, ms=8)
    ax.annotate(f"{a0[j]} posti", (j, 3), ha="center", fontsize=8, color="white")
ax.plot([], [], marker="v", ls="", color=ARANCIO, label="scelto dall'euristica")
ax.bar([], [], color=TEAL, label="accettato all'ottimo")
ax.bar([], [], color=GRIGIO, label="rifiutato all'ottimo")
ax.set_xticks(idx)
ax.set_xticklabels([f"gruppo {j + 1}" for j in idx])
ax.set_ylabel("offerta (euro)")
ax.set_title(f"EX 1: euristica {frazione(lb0)} <= ottimo {frazione(z0)} <= duale {frazione(ub0)}")
ax.legend(fontsize=8, loc="upper left")
salva_figura(fig, "ex01_ottimo")
print("Fine.")
