EX 4 — Hub-and-spoke
Classe: BIP · Legami: copertura · Script: python/ex04_hub.py
Difficoltà: ★☆☆☆☆ · Tempo: 20–30 min
Uno dei quindici modelli numerici, della famiglia localizzazione e copertura.
EX 4
Una compagnia aerea organizza la rete con un sistema hub-and-spoke: un hub serve direttamente tutte le città entro \(1000\) miglia. La compagnia opera su otto città; per ciascuna, le città entro \(1000\) miglia sono:
| Città | Città entro 1000 miglia |
|---|---|
| Atlanta | Atlanta, Chicago, Houston, New York |
| Chicago | Atlanta, Chicago, New York |
| Denver | Denver, Los Angeles |
| Houston | Atlanta, Houston |
| Los Angeles | Denver, Los Angeles, San Francisco |
| New York | Atlanta, Chicago, New York |
| San Francisco | Los Angeles, San Francisco, Seattle |
| Seattle | San Francisco, Seattle |
Si vuole il numero minimo di hub tale che ogni città sia entro \(1000\) miglia da almeno un hub.
Modello
Con \(y_j = 1\) se la città \(j\) diventa un hub (\(8\) binarie) e \(S_i\) l'insieme delle città che coprono la città \(i\):
Con \(n = 8\) città e \(m = 8\) hub candidati, è un set covering puro: \(n\) vincoli di copertura, tutti i costi pari a \(1\). La relazione «entro \(1000\) miglia» è simmetrica, quindi \(j \in S_i \iff i \in S_j\): la matrice del modello è simmetrica.
Euristica costruttiva: il bound primale
Euristica costruttiva di copertura, con il criterio «costo per città nuova coperta».
- Passo 1. Rapporti \(1/4\) per Atlanta, \(1/3\) per Chicago, New York e San Francisco, \(1/2\) per le altre: si sceglie Atlanta, che copre Atlanta, Chicago, Houston e New York.
- Passo 2. Restano Denver, Los Angeles, San Francisco e Seattle; rapporti \(1/2\), \(1/3\), \(1/3\), \(1/2\): si sceglie Los Angeles, che copre Denver, Los Angeles e San Francisco.
- Passo 3. Resta Seattle; rapporto \(1/1\) per San Francisco e per Seattle: si sceglie San Francisco.
Tre hub, quindi \(\mathit{UB} = 3\).
Rilassamento LP e duale: il bound duale
Rilassando a \(y_j \ge 0\), con \(\pi_i \ge 0\) per ogni vincolo di copertura:
Euristica costruttiva duale sulle città, nell'ordine: si alza \(\pi_i\) fino a saturare il primo vincolo duale che si oppone, e si aggiornano i residui.
- Atlanta è coperta da quattro hub, tutti con residuo \(1\): \(\bar \pi_1 = 1\), e i residui di Atlanta, Chicago, Houston e New York vanno a zero.
- Chicago, Houston e New York hanno tutti i loro hub a residuo zero: \(\bar\pi = 0\).
- Denver è coperta da Denver e Los Angeles, entrambi con residuo \(1\): \(\bar \pi_3 = 1\).
- Los Angeles e San Francisco hanno un hub a residuo zero: \(\bar\pi = 0\).
- Seattle è coperta da San Francisco e Seattle, entrambi con residuo \(1\): \(\bar \pi_8 = 1\).
\(\mathit{LB} = 3\).
Che cosa dimostra questo bound, in parole
Le tre città che hanno ricevuto \(\pi_i = 1\) — Atlanta, Denver, Seattle — sono a due a due «lontane»: nessuna città può fare da hub per due di esse. Quindi servono almeno tre hub. Il duale ha formalizzato un argomento che si può raccontare senza scriverlo: è il senso della ricetta costruttiva.
| \(UB\) (euristica costruttiva) | \(LB\) (duale a mano) | \(z(\mathit{LP})\) | \(z(\mathit{MILP})\) | gap euristica |
|---|---|---|---|---|
| 3 | 3 | 3 | 3 | \(0{,}0\%\) |
L'ottimo è \(3\) hub ad Atlanta, Los Angeles e San Francisco — la stessa soluzione dell'euristica costruttiva. I due bound a mano coincidono: l'ottimalità è dimostrata senza il solver.
Codice
Lo script completo è
python/ex04_hub.py;
il notebook è
notebooks/ex04_hub.ipynb.
Mostra lo script completo — python/ex04_hub.py (117 righe)
"""EX 4 -- Hub-and-spoke: il minimo numero di hub che copre otto citta' (famiglia 8).
Un set covering puro, con tutti i costi pari a 1: si minimizza il numero di hub.
Il duale e' il "packing frazionario" dei clienti, e l'euristica costruttiva duale sulle citta'
qui trova un bound che coincide con l'ottimo.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB
from euristiche import euristica_copertura
from mip import (ammissibile, due_rilassamenti, frazione, nuovo_modello, registra_bound,
risolvi, valuta)
from stile import intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello
R = range
# ---------- 1. MODELLO E ISTANZA ----------
intestazione("EX 4. Hub-and-spoke: il minimo numero di hub entro 1000 miglia da ogni citta'")
CITTA = ["Atlanta", "Chicago", "Denver", "Houston", "Los Angeles", "New York",
"San Francisco", "Seattle"]
# copre[i] = citta' che, se scelte come hub, coprono la citta' i (entro 1000 miglia)
copre = [[0, 1, 3, 5], # Atlanta: Atlanta, Chicago, Houston, New York
[0, 1, 5], # Chicago
[2, 4], # Denver
[0, 3], # Houston
[2, 4, 6], # Los Angeles
[0, 1, 5], # New York
[4, 6, 7], # San Francisco
[6, 7]] # Seattle
n = len(CITTA)
salva_dati(pd.DataFrame([{"citta": CITTA[i], "coperta_da": ", ".join(CITTA[j] for j in copre[i])}
for i in R(n)]), "ex04_copertura")
def modello(copre):
n = len(copre)
m = nuovo_modello("hub_spoke")
y = m.addVars(n, vtype=GRB.BINARY, name="y")
m.setObjective(y.sum(), GRB.MINIMIZE)
m.addConstrs((gp.quicksum(y[j] for j in copre[i]) >= 1 for i in R(n)), name="copri")
return m, y
def duale(copre):
"""max sum_i u_i; sum_{i : j copre i} u_i <= 1 per ogni j; u >= 0."""
n = len(copre)
d = nuovo_modello("duale_hub_spoke")
u = d.addVars(n, name="pi") # prezzo della citta' i
d.setObjective(u.sum(), GRB.MAXIMIZE)
d.addConstrs((gp.quicksum(u[i] for i in R(n) if j in copre[i]) <= 1 for j in R(n)),
name="rc")
return d
m, y = modello(copre)
salva_modello(m, "ex04_primale")
# ---------- 2. EURISTICA COSTRUTTIVA (UPPER BOUND) ----------
e = euristica_copertura([1] * n, copre)
e.traccia.stampa()
ub = e.valore
scelti = [j for j in R(n) if e.y[j]]
assert ammissibile(m, {f"y[{j}]": e.y[j] for j in R(n)})
print(f" Soluzione euristica: hub in " + ", ".join(CITTA[j] for j in scelti)
+ f" ub = {frazione(ub)}")
# ---------- 3. RILASSAMENTO LP E DUALE (LOWER BOUND) ----------
d = duale(copre)
salva_modello(d, "ex04_duale")
# euristica costruttiva duale sulle citta': si alza u_i fino a saturare il primo vincolo duale che si oppone
residuo = [1.0] * n
mano = {}
for i in R(n):
incremento = min(residuo[j] for j in copre[i])
mano[f"pi[{i}]"] = incremento
for j in copre[i]:
residuo[j] -= incremento
print(f" Citta' {i + 1} ({CITTA[i]}): residui degli hub che la coprono "
+ ", ".join(f"{CITTA[j]} = {frazione(residuo[j] + incremento)}" for j in copre[i])
+ f"; il minimo e' {frazione(incremento)}, quindi u_{i + 1} = {frazione(incremento)}")
lb, viol = valuta(d, mano)
assert viol <= 1e-9, viol
print(f" Duale a mano (euristica costruttiva sulle citta'): lb = {frazione(lb)}")
zlp, zlpr, pi = due_rilassamenti(m, d)
# ---------- 4. OTTIMO DEL MILP E TABELLA DEI BOUND ----------
z = risolvi(m)
ott = [j for j in R(n) if y[j].X > 0.5]
print(f" Soluzione ottima: {len(ott)} hub in " + ", ".join(CITTA[j] for j in ott))
for i in R(n):
quali = [CITTA[j] for j in copre[i] if j in ott]
assert quali, CITTA[i]
print(" Ogni citta' e' coperta da almeno un hub scelto: verificato per tutte e otto.")
riga = registra_bound("EX 4 hub-and-spoke", ub, lb, zlp, zlpr, z)
salva_dati(pd.DataFrame([riga]), "ex04_bound")
assert lb <= zlp <= z <= ub + 1e-9
if abs(lb - z) < 1e-9:
print(" Qui il duale a mano coincide con l'ottimo intero: il bound chiude il problema")
print(" senza bisogno del solver (tre citta' a due a due 'lontane' bastano a")
print(" dimostrare che due hub non possono bastare).")
# ---------- 5. FIGURA ----------
fig, ax = plt.subplots(figsize=(7.2, 3.4))
altezza = [len([i for i in R(n) if j in copre[i]]) for j in R(n)]
colori = ["#0E7490" if j in ott else "#F4F6F7" for j in R(n)]
ax.bar(R(n), altezza, color=colori, edgecolor="#7F8C8D", lw=0.8)
for j in R(n):
ax.annotate(str(altezza[j]), (j, altezza[j]), ha="center", va="bottom", fontsize=9,
color="#16324A")
ax.set_xticks(R(n))
ax.set_xticklabels([c.replace(" ", "\n") for c in CITTA], fontsize=7.5)
ax.set_ylabel("citta' coperte se scelta come hub")

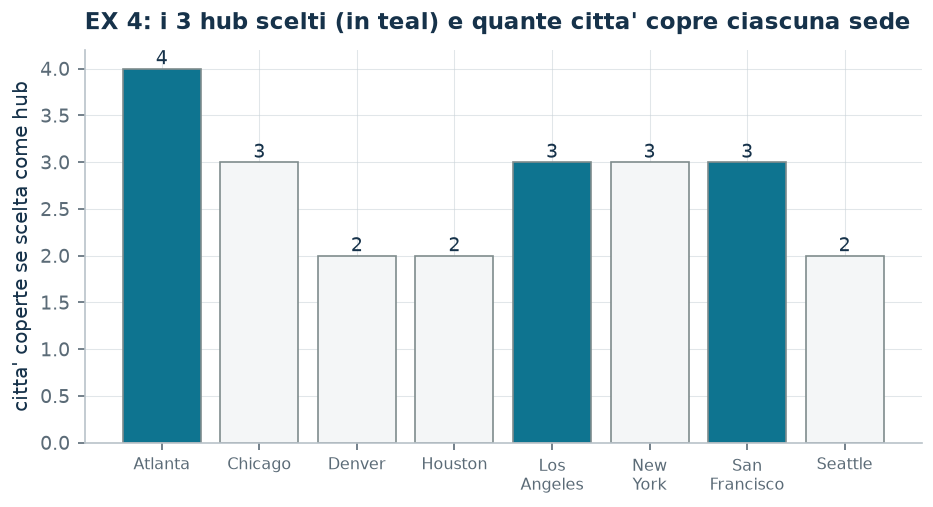

ax.set_title(f"EX 4: i {len(ott)} hub scelti (in teal) e quante citta' copre ciascuna sede")
salva_figura(fig, "ex04_ottimo")
print("Fine.")
