EX 2 — Linee di autobus
Classe: BIP · Legami: nessuno (una sola famiglia di variabili) · Script: python/ex02_linee.py
Difficoltà: ★☆☆☆☆ · Tempo: 20–30 min
Uno dei quindici modelli numerici, della famiglia assegnamento e scheduling.
EX 2
Un comune valuta le offerte di tre compagnie di autobus per gestire quattro linee. Ogni compagnia ha indicato il costo con cui gestirebbe ciascuna linea:
| Compagnia | Linea 1 | Linea 2 | Linea 3 | Linea 4 |
|---|---|---|---|---|
| 1 | 10 | 4 | 9 | 7 |
| 2 | 1 | 2 | 3 | 10 |
| 3 | 8 | 9 | 10 | 1 |
Ogni linea va assegnata a esattamente una compagnia e ogni compagnia può gestire al più due linee. Si minimizza il costo totale.
Modello
Con \(x_{ij} = 1\) se la compagnia \(i\) gestisce la linea \(j\) (\(3 \cdot 4 = 12\) variabili binarie):
Con \(n = 3\) compagnie, \(m = 4\) linee e \(p = 2\): quattro vincoli di set partitioning (uno per linea) e tre di capacità (uno per compagnia). È il problema 7.1 con la capacità contata in numero di lavori invece che in tempo.
Euristica costruttiva: il bound primale
Si scandiscono le linee nell'ordine dato e si assegna ogni linea alla compagnia più economica fra quelle non ancora sature.
- Linea 1: costi \(10\), \(1\), \(8\) → compagnia 2.
- Linea 2: costi \(4\), \(2\), \(9\) → compagnia 2, che ora è satura.
- Linea 3: restano 1 e 3, costi \(9\) e \(10\) → compagnia 1.
- Linea 4: restano 1 e 3, costi \(7\) e \(1\) → compagnia 3.
Valore \(1 + 2 + 9 + 1 = 13\), quindi \(\mathit{UB} = 13\).
Rilassamento LP e duale: il bound duale
Rilassando \(x_{ij} \in \{0,1\}\) a \(x_{ij} \ge 0\), con \(\alpha_j\) libera per ogni vincolo di linea e \(\pi_i \le 0\) per ogni vincolo di capacità:
Con la ricetta «azzerare e saturare», \(\bar\pi = 0\) e \(\bar\alpha_j = \min_i c_{ij} = (1, 2, 3, 1)\): ammissibile per costruzione, \(\mathit{LB} = 7\). Significato: «ogni linea costa almeno l'offerta più bassa che ha ricevuto».
| \(UB\) (euristica costruttiva) | \(LB\) (duale a mano) | \(z(\mathit{LP})\) | \(z(\mathit{MILP})\) | gap euristica |
|---|---|---|---|---|
| 13 | 7 | 9 | 9 | \(44{,}4\%\) |
Rilassamento esatto, ricetta duale no
\(z(\mathit{LP}) = z(\mathit{MILP}) = 9\), ma il bound costruito a mano si ferma a \(7\) e l'euristica sbaglia del \(44\%\). Che il rilassamento sia esatto non dice nulla su quanto sia buona una particolare soluzione duale: sono due cose diverse.
Codice
Lo script completo è
python/ex02_linee.py;
il notebook è
notebooks/ex02_linee.ipynb.
Mostra lo script completo — python/ex02_linee.py (107 righe)
"""EX 2 -- Linee di autobus: assegnamento con capacita' due (famiglia 7).
Quattro linee, tre compagnie, ogni linea a una compagnia, ogni compagnia al piu'
due linee. E' l'assegnamento generalizzato del problema 7.1 con capacita' in
numero di lavori invece che in tempo. Modello, euristica, duale del rilassamento
puro con soluzione costruita a mano, ottimo e tabella dei bound.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB
from mip import (ammissibile, due_rilassamenti, frazione, nuovo_modello, registra_bound,
risolvi, stampa_soluzione, valuta)
from stile import intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello
R = range
# ---------- 1. MODELLO E ISTANZA ----------
intestazione("EX 2. Linee di autobus: quattro linee, tre compagnie, al piu' due linee ciascuna")
c = [[10, 4, 9, 7], # costo della compagnia 1 sulle quattro linee
[1, 2, 3, 10],
[8, 9, 10, 1]]
nc, nl, p = 3, 4, 2 # compagnie, linee, linee al piu' per compagnia
salva_dati(pd.DataFrame([{"compagnia": i + 1, "linea": j + 1, "c": c[i][j]}
for i in R(nc) for j in R(nl)]), "ex02_costi")
def modello(c, p):
nc, nl = len(c), len(c[0])
m = nuovo_modello("linee_autobus")
x = m.addVars(nc, nl, vtype=GRB.BINARY, name="x")
m.setObjective(gp.quicksum(c[i][j] * x[i, j] for i in R(nc) for j in R(nl)), GRB.MINIMIZE)
m.addConstrs((x.sum("*", j) == 1 for j in R(nl)), name="linea")
m.addConstrs((x.sum(i, "*") <= p for i in R(nc)), name="capacita")
return m, x
def duale(c, p):
"""max sum_j alpha_j + p sum_i beta_i; alpha_j + beta_i <= c_ij; alpha libera, beta <= 0."""
nc, nl = len(c), len(c[0])
d = nuovo_modello("duale_linee")
alpha = d.addVars(nl, lb=-GRB.INFINITY, name="alpha")
beta = d.addVars(nc, lb=-GRB.INFINITY, ub=0.0, name="beta")
d.setObjective(alpha.sum() + p * beta.sum(), GRB.MAXIMIZE)
d.addConstrs((alpha[j] + beta[i] <= c[i][j] for i in R(nc) for j in R(nl)), name="rc")
return d
m, x = modello(c, p)
salva_modello(m, "ex02_primale")
# ---------- 2. EURISTICA COSTRUTTIVA (UPPER BOUND) ----------
# euristica costruttiva sulle linee: ogni linea alla compagnia piu' economica fra quelle non sature
residuo = [p] * nc
scelta = {}
for j in R(nl):
i = min((i for i in R(nc) if residuo[i] > 0), key=lambda i: (c[i][j], i))
scelta[j] = i
residuo[i] -= 1
print(f" Linea {j + 1}: compagnie con posti liberi "
+ ", ".join(f"{k + 1} (costo {c[k][j]})" for k in R(nc) if residuo[k] > 0 or k == i)
+ f"; la piu' economica e' la {i + 1}, quindi x[{i + 1}][{j + 1}] = 1")
ub = sum(c[scelta[j]][j] for j in R(nl))
sol_eur = {f"x[{scelta[j]},{j}]": 1 for j in R(nl)}
assert ammissibile(m, sol_eur)
print(f" Soluzione euristica: " + ", ".join(f"linea {j + 1} -> compagnia {scelta[j] + 1}"
for j in R(nl))
+ f" ub = {frazione(ub)}")
# ---------- 3. RILASSAMENTO LP E DUALE (LOWER BOUND) ----------
d = duale(c, p)
salva_modello(d, "ex02_duale")
mano = {f"alpha[{j}]": min(c[i][j] for i in R(nc)) for j in R(nl)} # beta = 0
lb, viol = valuta(d, mano)
assert viol <= 1e-9, viol
print(" Duale a mano (beta = 0): alpha_j = min_i c_ij = "
+ ", ".join(frazione(mano[f"alpha[{j}]"]) for j in R(nl)) + f" -> lb = {frazione(lb)}")
zlp, zlpr, pi = due_rilassamenti(m, d)
# ---------- 4. OTTIMO DEL MILP E TABELLA DEI BOUND ----------
z = risolvi(m)
ott = [(i, j) for i in R(nc) for j in R(nl) if x[i, j].X > 0.5]
print(" Soluzione ottima: " + ", ".join(f"linea {j + 1} -> compagnia {i + 1}" for i, j in sorted(ott, key=lambda t: t[1])))
riga = registra_bound("EX 2 linee di autobus", ub, lb, zlp, zlpr, z)
salva_dati(pd.DataFrame([riga]), "ex02_bound")
assert lb <= zlp <= z <= ub + 1e-9

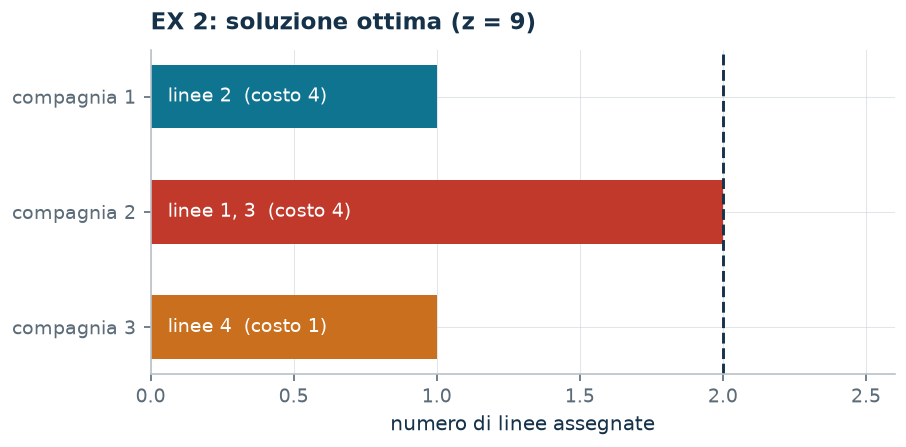

# ---------- 5. FIGURA ----------
fig, ax = plt.subplots(figsize=(6.4, 2.8))
for i in R(nc):
linee = [j for (ii, j) in ott if ii == i]
ax.barh(i, len(linee), color=["#0E7490", "#C0392B", "#CA6F1E"][i], height=0.55)
if linee:
ax.annotate("linee " + ", ".join(str(j + 1) for j in linee) +
f" (costo {sum(c[i][j] for j in linee)})",
(0.06, i), va="center", fontsize=9, color="white")
ax.axvline(p, color="#16324A", ls="--", lw=1.4)
ax.annotate(f"al più {p}", (p, -0.55), ha="center", fontsize=9, color="#16324A")
ax.set_yticks(R(nc))
ax.set_yticklabels([f"compagnia {i + 1}" for i in R(nc)])
ax.set_xlabel("numero di linee assegnate")
ax.set_xlim(0, p + 0.6)
ax.set_title(f"EX 2: soluzione ottima (z = {frazione(z)})")
ax.invert_yaxis()
salva_figura(fig, "ex02_ottimo")
print("Fine.")
