EX 10 — Utensili di una macchina CNC
Classe: BIP · Legami: attivazione disaggregata · Script: python/ex10_utensili.py
Difficoltà: ★★☆☆☆ · Tempo: 30–45 min
Uno dei quindici modelli numerici, della famiglia localizzazione e copertura, con rimando alla famiglia della selezione.
EX 10
Una macchina CNC può eseguire cinque operazioni; ciascuna richiede un sottoinsieme di sei utensili e, se eseguita, rende un profitto:
| Operazione | Utensili richiesti | Profitto (€) |
|---|---|---|
| 1 | 1, 3, 4, 5 | 2000 |
| 2 | 1, 2, 6 | 1500 |
| 3 | 1, 2, 3, 5 | 1800 |
| 4 | 2, 4, 5 | 1700 |
| 5 | 5, 6 | 800 |
Il magazzino tiene al più \(k = 4\) utensili alla volta. Si vuole la configurazione di profitto massimo.
Modello
Con \(x_i = 1\) se l'operazione \(i\) è eseguita (\(5\) binarie), \(y_j = 1\) se l'utensile \(j\) è caricato (\(6\) binarie), e \(T_i\) l'insieme degli utensili richiesti dall'operazione \(i\):
Con \(n = 5\) operazioni, \(m = 6\) utensili e magazzino \(k = 4\): un vincolo di magazzino e \(\sum_i |T_i| = 16\) vincoli di link. È l'attivazione disaggregata letta al rovescio: qui l'operazione è l'oggetto, gli utensili sono le risorse, e l'operazione richiede tutti i suoi utensili — una congiunzione nel conseguente, che per la tabella del capitolo 2 costa un vincolo per utensile.
Euristica costruttiva: il bound primale
È un massimo. Euristica costruttiva per profitto decrescente: si carica il corredo di ciascuna operazione, se il magazzino lo permette.
- Operazione 1 (\(2000\), utensili \(1, 3, 4, 5\)): servono \(4\) utensili nuovi, il magazzino arriva esattamente a \(4\): si esegue.
- Operazioni 3, 4, 2, 5: ciascuna richiederebbe almeno un utensile in più, e il magazzino è pieno: si scartano.
\(\mathit{LB} = 2000\).
Rilassamento LP e duale: il bound duale
Rilassando a \(x_i, y_j \ge 0\), con \(\alpha \ge 0\) per il vincolo di magazzino e \(\beta_{ij} \ge 0\) per ciascun vincolo di link:
Si legge: \(\beta_{ij}\) è la parte del profitto dell'operazione \(i\) attribuita all'utensile \(j\); il primo gruppo chiede che le parti coprano tutto il profitto, il secondo che nessun utensile riceva più di \(\alpha\); l'obiettivo paga \(\alpha\) per ciascuno dei \(k\) posti in magazzino.
La ricetta. Si spalma il profitto di ogni operazione in parti uguali sugli utensili che le servono, \(\bar\beta_{ij} = p_i / |T_i|\); poi \(\bar\alpha = \max_j \sum_{i : j \in T_i} \bar\beta_{ij}\).
| \(\bar\beta_{ij} = p_i/\|T_i\|\) | ut. 1 | ut. 2 | ut. 3 | ut. 4 | ut. 5 | ut. 6 |
|---|---|---|---|---|---|---|
| op. 1: \(2000/4 = 500\) | 500 | 500 | 500 | 500 | ||
| op. 2: \(1500/3 = 500\) | 500 | 500 | 500 | |||
| op. 3: \(1800/4 = 450\) | 450 | 450 | 450 | 450 | ||
| op. 4: \(1700/3\) | \(1700/3\) | \(1700/3\) | \(1700/3\) | |||
| op. 5: \(800/2 = 400\) | 400 | 400 | ||||
| totale | 1450 | \(4550/3\) | 950 | \(3200/3\) | \(5750/3\) | 900 |
L'utensile critico è il \(5\), richiesto da quattro operazioni su cinque: quindi \(\bar\alpha = 5750/3\) e \(\mathit{UB} = k\bar\alpha = 23000/3 \approx 7666{,}7\).
Una soluzione duale va verificata, non proposta
Una scelta che viene naturale è \(\bar\alpha = 2000\) con tutti i \(\bar\beta_{ij} = 900\): i vincoli sulle operazioni sono soddisfatti (\(2 \cdot 900 = 1800 \ge 800\) è il caso più stretto) e il valore sarebbe \(4 \cdot 2000 = 8000\). Ma quella soluzione non è ammissibile. Il secondo gruppo chiede \(\sum_{i : j \in T_i} \beta_{ij} \le \alpha\), e l'utensile \(5\) serve a quattro operazioni: riceverebbe \(4 \cdot 900 = 3600 > 2000\). La violazione è di \(1600\), e \(8000\) non è un bound.
È la ragione per cui il protocollo del corso non chiede di proporre una
soluzione duale ma di verificarla: lo script controlla ogni vincolo, e un
assert fallisce se la violazione supera la tolleranza. Con la ricetta
corretta il bound è \(23000/3 \approx 7666{,}7\), cioè migliore di quello
che si sperava di ottenere sbagliando.
| \(LB\) (euristica costruttiva) | \(z(\mathit{MILP})\) | \(z(\mathit{LP})\) | \(z(\mathit{LP}^+)\) | \(UB\) (duale a mano) | gap euristica |
|---|---|---|---|---|---|
| 2000 | 2500 | 5200 | 5200 | \(23000/3\) | \(20{,}0\%\) |

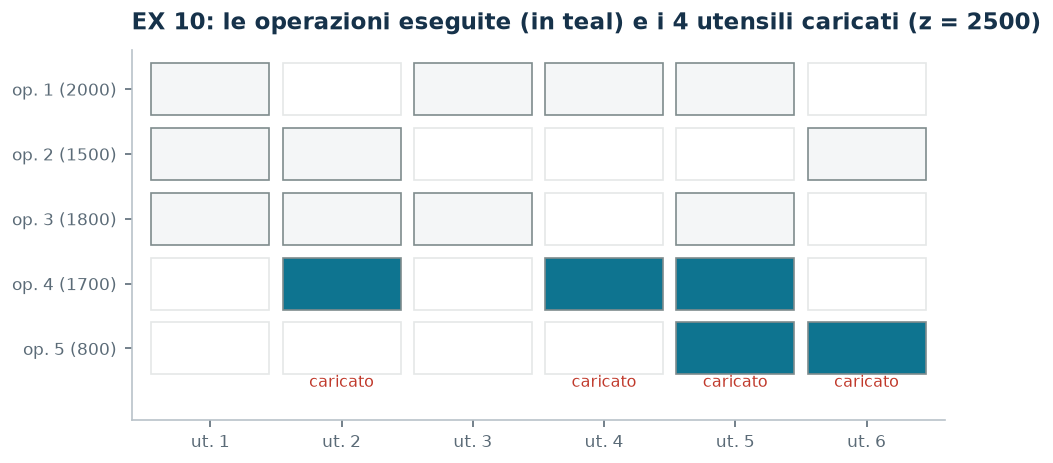

L'ottimo carica gli utensili \(2, 4, 5, 6\) ed esegue le operazioni \(4\) (\(1700\)) e \(5\) (\(800\)). Nessuna configurazione da quattro utensili rende di più: con \(\{1,3,4,5\}\) si esegue solo l'operazione 1 (\(2000\)), con \(\{1,2,3,5\}\) solo la 3 (\(1800\)).
Perché qui il rilassamento è così debole
\(z(\mathit{LP}) = 5200\) contro \(z(\mathit{MILP}) = 2500\): più del doppio. Nel continuo si può caricare «un po'» di ogni utensile — per esempio \(y_j = 2/3\) per sei utensili, che rispetta \(\sum_j y_j \le 4\) — ed eseguire una frazione di ogni operazione. L'interezza del magazzino è tutto: è il caso in cui i bound a mano, per quanto ben costruiti, non bastano e serve il branch-and-bound. Un modo per rafforzare è aggiungere le disuguaglianze valide \(\sum_{j \in T_i} y_j \ge |T_i| x_i\) (la forma aggregata dei link).
Codice
Lo script completo — che verifica anche l'inammissibilità della ricetta duale
della scelta spontanea — è
python/ex10_utensili.py;
il notebook è
notebooks/ex10_utensili.ipynb.
Mostra lo script completo — python/ex10_utensili.py (152 righe)
"""EX 10 -- Utensili CNC: selezione delle operazioni con magazzino limitato (famiglia 8).
Attivazione disaggregata al rovescio: un'operazione si esegue solo se *tutti* i
suoi utensili sono caricati, e il magazzino ne tiene al piu' quattro. E' un
massimo, quindi l'euristica da' il lower bound e il duale l'upper.
Viene spontaneo proporre alpha = 2000 con tutti i moltiplicatori a 900:
quella soluzione duale *non e' ammissibile*, perche' alcuni utensili servono a
piu' di due operazioni. Qui la ricetta duale e' diversa e viene verificata.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB
from mip import (ammissibile, due_rilassamenti, frazione, nuovo_modello, registra_bound,
risolvi, valuta)
from stile import intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello
R = range
# ---------- 1. MODELLO E ISTANZA ----------
intestazione("EX 10. Utensili CNC: quali operazioni eseguire con al piu' quattro utensili")
pr = [2000, 1500, 1800, 1700, 800] # profitto delle cinque operazioni
T = [[0, 2, 3, 4], [0, 1, 5], [0, 1, 2, 4], [1, 3, 4], [4, 5]] # utensili richiesti (0-based)
no, nu, K = 5, 6, 4
salva_dati(pd.DataFrame([{"operazione": i + 1,
"utensili": ", ".join(str(j + 1) for j in T[i]),
"profitto": pr[i]} for i in R(no)]), "ex10_operazioni")
def modello(pr, T, K):
no, nu = len(pr), max(max(t) for t in T) + 1
m = nuovo_modello("utensili_cnc")
x = m.addVars(no, vtype=GRB.BINARY, name="x")
y = m.addVars(nu, vtype=GRB.BINARY, name="y")
m.setObjective(gp.quicksum(pr[i] * x[i] for i in R(no)), GRB.MAXIMIZE)
m.addConstr(y.sum() <= K, name="magazzino")
for i in R(no):
for j in T[i]:
m.addConstr(x[i] - y[j] <= 0, name=f"link[{i},{j}]")
return m, x, y
def duale(pr, T, K):
"""min K alpha; sum_{j in T_i} beta_ij >= p_i; sum_{i : j in T_i} beta_ij <= alpha;
alpha, beta >= 0."""
no, nu = len(pr), max(max(t) for t in T) + 1
d = nuovo_modello("duale_utensili")
alpha = d.addVar(name="alpha")
beta = d.addVars([(i, j) for i in R(no) for j in T[i]], name="beta")
d.setObjective(K * alpha, GRB.MINIMIZE)
d.addConstrs((gp.quicksum(beta[i, j] for j in T[i]) >= pr[i] for i in R(no)), name="rc_x")
d.addConstrs((gp.quicksum(beta[i, j] for i in R(no) if j in T[i]) <= alpha for j in R(nu)),
name="rc_y")
return d
m, x, y = modello(pr, T, K)
salva_modello(m, "ex10_primale")
# ---------- 2. EURISTICA COSTRUTTIVA (LOWER BOUND: E' UN MASSIMO) ----------
# euristica costruttiva: si scandiscono le operazioni per profitto decrescente e si carica il
# corredo di utensili di ciascuna, finche' il magazzino lo permette
carichi, eseguite = set(), []
for i in sorted(R(no), key=lambda i: -pr[i]):
nuovi = set(T[i]) - carichi
if len(carichi) + len(nuovi) <= K:
carichi |= nuovi
eseguite.append(i)
print(f" Operazione {i + 1} (profitto {pr[i]}, utensili "
+ ", ".join(str(j + 1) for j in T[i])
+ f"): ne servono {len(nuovi)} nuovi, il magazzino arriva a {len(carichi)} <= {K}: si esegue")
else:
print(f" Operazione {i + 1} (profitto {pr[i]}): servirebbero {len(nuovi)} utensili nuovi, "
f"il magazzino arriverebbe a {len(carichi) + len(nuovi)} > {K}: si scarta")
lb = sum(pr[i] for i in eseguite)
sol_eur = {f"x[{i}]": 1 for i in eseguite} | {f"y[{j}]": 1 for j in carichi}
assert ammissibile(m, sol_eur)
print(f" Soluzione euristica: operazioni " + ", ".join(str(i + 1) for i in sorted(eseguite))
+ " con utensili " + ", ".join(str(j + 1) for j in sorted(carichi))
+ f" lb = {frazione(lb)}")
# ---------- 3. RILASSAMENTO LP E DUALE (UPPER BOUND) ----------
d = duale(pr, T, K)
salva_modello(d, "ex10_duale")
# ricetta: si spalma il profitto di ogni operazione in parti uguali sui suoi utensili,
# e alpha e' il carico massimo che un utensile riceve
mano = {f"beta[{i},{j}]": pr[i] / len(T[i]) for i in R(no) for j in T[i]}
carico = {j: sum(mano[f"beta[{i},{j}]"] for i in R(no) if j in T[i]) for j in R(nu)}
mano["alpha"] = max(carico.values())
ub, viol = valuta(d, mano)
assert viol <= 1e-9, viol
print(" Duale a mano: beta_ij = p_i / |T_i| (il profitto spalmato sugli utensili che servono)")
for i in R(no):
print(f" operazione {i + 1}: {pr[i]} / {len(T[i])} = "
f"{frazione(pr[i] / len(T[i]))} su ciascuno dei suoi utensili")
print(" Carico di ciascun utensile: "
+ ", ".join(f"{j + 1}: {frazione(carico[j])}" for j in R(nu)))
utensile_critico = max(carico, key=carico.get)
print(f" Il massimo e' l'utensile {utensile_critico + 1}, quindi alpha = "
f"{frazione(mano['alpha'])} e ub = {K} alpha = {frazione(ub)}")
# la ricetta che viene spontanea NON e' ammissibile: si verifica
tentativo = {f"beta[{i},{j}]": 900 for i in R(no) for j in T[i]} | {"alpha": 2000}
_, viol_tentativo = valuta(d, tentativo)
assert viol_tentativo > 1e-6
peggiore = max(R(nu), key=lambda j: sum(900 for i in R(no) if j in T[i]))
print(f" Controllo della ricetta spontanea (alpha = 2000, tutti i beta = 900): NON")
print(f" ammissibile, violazione massima {frazione(viol_tentativo)}. L'utensile "
f"{peggiore + 1} serve a "
f"{sum(1 for i in R(no) if peggiore in T[i])} operazioni, quindi riceve "
f"{sum(900 for i in R(no) if peggiore in T[i])} > 2000.")
zlp, zlpr, pi = due_rilassamenti(m, d)
# ---------- 4. OTTIMO DEL MILP E TABELLA DEI BOUND ----------
z = risolvi(m)
op_ott = [i for i in R(no) if x[i].X > 0.5]
ut_ott = [j for j in R(nu) if y[j].X > 0.5]
print(f" Soluzione ottima: operazioni " + ", ".join(str(i + 1) for i in op_ott)
+ " con utensili " + ", ".join(str(j + 1) for j in ut_ott)
+ f" z(MILP) = {frazione(z)}")
riga = registra_bound("EX 10 utensili CNC", ub, lb, zlp, zlpr, z, senso="max")
salva_dati(pd.DataFrame([riga]), "ex10_bound")
assert lb <= z <= zlp + 1e-9 <= ub + 1e-9
print(f" Il sandwich: {frazione(lb)} <= z(MILP) = {frazione(z)} <= z(LP) = {frazione(zlp)} "
f"<= ub = {frazione(ub)}")
print(" Qui il rilassamento e' molto debole: nel continuo si puo' caricare 'un po'' di")
print(" ogni utensile ed eseguire frazioni di tutte le operazioni.")
# ---------- 5. FIGURA ----------
fig, ax = plt.subplots(figsize=(7.0, 3.2))
for i in R(no):
for j in R(nu):
serve = j in T[i]
colore = ("#0E7490" if i in op_ott else "#F4F6F7") if serve else "white"
ax.add_patch(plt.Rectangle((j - 0.45, i - 0.4), 0.9, 0.8, facecolor=colore,
edgecolor="#7F8C8D" if serve else "#E5E8E8", lw=0.8))
for j in ut_ott:
ax.annotate("caricato", (j, no - 0.35), ha="center", va="bottom", fontsize=7.5,
color="#C0392B", rotation=0)
ax.set_xlim(-0.6, nu - 0.4)
ax.set_ylim(-0.6, no + 0.1)
ax.set_xticks(R(nu))
ax.set_xticklabels([f"ut. {j + 1}" for j in R(nu)], fontsize=8)
ax.set_yticks(R(no))
ax.set_yticklabels([f"op. {i + 1} ({pr[i]})" for i in R(no)], fontsize=8)
ax.set_title(f"EX 10: le operazioni eseguite (in teal) e i {K} utensili caricati "
f"(z = {frazione(z)})")
ax.invert_yaxis()
ax.grid(False)
salva_figura(fig, "ex10_ottimo")
print("Fine.")
