EX 13 — I turni del pronto soccorso
Classe: ILP · Legami: set covering, conteggi interi · Script: python/ex13_turni.py
Difficoltà: ★★★☆☆ · Tempo: 30–45 min
Uno dei quindici modelli numerici, della famiglia localizzazione e copertura.
EX 13
In un pronto soccorso è dato, per ogni giorno della settimana, il numero di addetti a tempo pieno necessari:
| Giorno | lun | mar | mer | gio | ven | sab | dom |
|---|---|---|---|---|---|---|---|
| addetti | 10 | 8 | 12 | 9 | 9 | 7 | 8 |
Un addetto a tempo pieno può essere sostituito da due addetti a mezzo servizio. Lo schema di turno è fisso: quattro giorni consecutivi a tempo pieno, poi un giorno a mezzo servizio, poi due giorni di riposo. Il costo settimanale di un addetto dipende dai giorni lavorati: \(100\) euro per ogni giorno feriale, \(110\) per il sabato e \(130\) per la domenica; questi costi sono dimezzati nei giorni a mezzo servizio. Si vuole il piano settimanale di costo minimo.
Modello
Ci sono \(n = 7\) schemi di turno, uno per giorno di inizio, e \(m = 7\) giorni da coprire, con fabbisogno \(b_i\). Con \(x_j\) il numero di addetti che seguono lo schema \(j\) (variabili intere), \(c_j\) il costo settimanale dello schema \(j\) e \(a_{ij}\) la quota del giorno \(i\) coperta dallo schema \(j\) (\(1\) nei quattro giorni pieni, \(1/2\) nel giorno di mezzo servizio, \(0\) nei due di riposo):
Un set covering con coefficienti \(1\) e \(1/2\) e variabili intere non binarie. I costi si calcolano dai dati:
| Schema | giorni pieni | mezzo servizio | costo |
|---|---|---|---|
| 1 (inizia lun) | lun, mar, mer, gio | ven | 450 |
| 2 (inizia mar) | mar, mer, gio, ven | sab | 455 |
| 3 (inizia mer) | mer, gio, ven, sab | dom | 475 |
| 4 (inizia gio) | gio, ven, sab, dom | lun | 490 |
| 5 (inizia ven) | ven, sab, dom, lun | mar | 490 |
| 6 (inizia sab) | sab, dom, lun, mar | mer | 490 |
| 7 (inizia dom) | dom, lun, mar, mer | gio | 480 |
Per esempio lo schema 3 costa \(100 + 100 + 100 + 110\) per i quattro giorni pieni (mer, gio, ven, sab) più \(130/2 = 65\) per la domenica a mezzo servizio, in tutto \(475\).
Euristica costruttiva: il bound primale
È un minimo, quindi una soluzione ammissibile dà un upper bound. Euristica di copertura: finché resta fabbisogno scoperto si aggiunge una copia dello schema con il rapporto
più basso. Il rapporto si ricalcola a ogni passo, perché il fabbisogno residuo cambia. Sull'istanza l'euristica aggiunge \(18\) turni: otto dello schema 1 (a \(100\) euro per unità di fabbisogno coperta), poi quattro del 3, due del 5, uno del 4 e tre del 7, con rapporti via via peggiori, fino a \(480\) per l'ultima unità.
Rilassamento LP e duale: il bound duale
Con \(\pi_i \ge 0\) il prezzo attribuito alla copertura del giorno \(i\), il duale ha una riga per schema di turno: i giorni che lo schema copre, contati per intero quando il servizio è pieno e per metà nel giorno di mezzo servizio, non possono valere più di quanto lo schema costa.
La ricetta del rapporto migliore: si mette lo stesso prezzo \(t\) su tutti i giorni. Ogni schema copre \(4 + 1/2 = 9/2\) giornate-uomo, quindi il vincolo duale diventa \(\tfrac{9}{2}\, t \le c_j\) per ogni schema, e il valore più grande ammissibile è
raggiunto dallo schema 1. Il fabbisogno totale è \(10+8+12+9+9+7+8 = 63\), quindi
La variabile \(\pi_i\) è il prezzo che si attribuisce alla copertura del giorno \(i\). L'obiettivo somma i fabbisogni dei sette giorni a quei prezzi. C'è un vincolo per schema di turno: i giorni che lo schema copre, contati per intero quando il servizio è pieno e per metà nel giorno di mezzo servizio, non possono valere più di quanto lo schema costa. I coefficienti \(\frac{1}{2}\) sono la stessa mezza giornata che compare nel primale.
Ottimo e confronto
| \(\mathit{UB}\) | \(\mathit{LB}\) | \(z(\mathit{LP})\) | \(z(\mathit{LP}^+)\) | \(z(\mathit{MILP})\) |
|---|---|---|---|---|
| 8 410 | 6 300 | \(115970/17\) | \(115970/17\) | 7 060 |
Il piano ottimo assume \(5\) addetti sullo schema 1, \(4\) sul 3, \(1\) sul 4, \(2\) sul 5 e \(3\) sul 7, per un costo di \(7060\). La copertura è satura mercoledì, sabato e domenica, e sovrabbondante negli altri giorni. Il gap dell'euristica è del \(19{,}1\%\); la differenza \(z(\mathit{MILP}) - z(\mathit{LP}) \approx 238\) è il prezzo dell'interezza, cioè del fatto che le persone si assumono una a una.
Il giorno a mezzo servizio conviene?
Confrontiamo il contratto dell'enunciato con uno alternativo: quattro giorni pieni e tre di riposo, senza mezzo servizio. Il prezzo minimo per giornata coperta è lo stesso nei due casi, \(100\) euro. Eppure l'ottimo del secondo contratto è \(6710\), contro i \(7060\) del primo: il mezzo servizio conviene di meno.
La ragione è che la mezza giornata cade in un giorno prestabilito e spesso finisce dove la copertura c'è già; la flessibilità persa costa più di quanto valga la copertura in più. È un esempio in cui la conclusione «più copertura allo stesso prezzo unitario è sempre meglio» è falsa, e solo il modello lo mostra.
Codice
Lo script completo è
python/ex13_turni.py;
il notebook è
notebooks/ex13_turni.ipynb.
Mostra lo script completo — python/ex13_turni.py (178 righe)
"""EX 13 -- Turni del pronto soccorso (famiglia 12).
Copertura ciclica: sette schemi di turno, uno per giorno di inizio, ciascuno con
quattro giorni pieni, un giorno a mezzo servizio e due di riposo. E' un set
covering con coefficienti 1 e 1/2 e variabili intere non binarie.
Il duale si scrive una volta sola e si risolve a mano con la ricetta del rapporto
migliore: tutti i giorni allo stesso prezzo, il piu' alto che nessuno schema
riesce a battere.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB
from mip import (ammissibile, due_rilassamenti, frazione, nuovo_modello, registra_bound,
risolvi, stampa_lp, valuta)
from stile import ARANCIO, BLU, GRIGIO, TEAL, intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello
R = range
# ---------- 1. DATI, COSTI E MATRICE DI COPERTURA ----------
intestazione("EX 13. Turni del pronto soccorso: coprire il fabbisogno al costo minimo")
GIORNI = ["lun", "mar", "mer", "gio", "ven", "sab", "dom"]
b13 = [10, 8, 12, 9, 9, 7, 8] # equivalenti a tempo pieno richiesti
costo_giorno = [100, 100, 100, 100, 100, 110, 130]
ng = 7
# schema che inizia il giorno j: pieno nei giorni j..j+3, mezzo servizio in j+4
a13 = [[0.0] * ng for _ in R(ng)] # a13[i][j] = quota del giorno i coperta dallo schema j
for j in R(ng):
for k in R(4):
a13[(j + k) % ng][j] = 1.0
a13[(j + 4) % ng][j] = 0.5
c13 = [sum(costo_giorno[(j + k) % ng] for k in R(4)) + costo_giorno[(j + 4) % ng] / 2
for j in R(ng)]
print(" Costo settimanale di ciascuno schema di turno:")
for j in R(ng):
pieni = ", ".join(GIORNI[(j + k) % ng] for k in R(4))
print(f" schema {j + 1} (inizia {GIORNI[j]}): pieno {pieni}; mezzo servizio "
f"{GIORNI[(j + 4) % ng]} -> {frazione(c13[j])} euro")
salva_dati(pd.DataFrame({"schema": R(1, ng + 1), "inizio": GIORNI, "costo": c13}),
"ex13_schemi")
salva_dati(pd.DataFrame({"giorno": GIORNI, "fabbisogno": b13}), "ex13_fabbisogno")
def modello(a, b, c):
n = len(c)
m = nuovo_modello("turni")
x = m.addVars(n, vtype=GRB.INTEGER, name="x")
m.setObjective(gp.quicksum(c[j] * x[j] for j in R(n)), GRB.MINIMIZE)
m.addConstrs((gp.quicksum(a[i][j] * x[j] for j in R(n)) >= b[i] for i in R(len(b))),
name="giorno")
return m, x
def duale(a, b, c):
"""max sum_i b_i pi_i s.t. sum_i a_ij pi_i <= c_j, pi >= 0."""
n = len(c)
d = nuovo_modello("duale_turni")
pi = d.addVars(len(b), name="pi")
d.setObjective(gp.quicksum(b[i] * pi[i] for i in R(len(b))), GRB.MAXIMIZE)
d.addConstrs((gp.quicksum(a[i][j] * pi[i] for i in R(len(b))) <= c[j] for j in R(n)),
name="rc")
return d
m13, x13 = modello(a13, b13, c13)
salva_modello(m13, "ex13_primale")
print(" Il modello dell'istanza:")
stampa_lp(m13)
# ---------- 2. EURISTICA DI COPERTURA (UPPER BOUND) ----------
# euristica costruttiva: finche' resta fabbisogno scoperto si aggiunge una copia dello schema col
# rapporto costo / fabbisogno effettivamente coperto piu' basso
def euristica(a, b, c):
n, ng = len(c), len(b)
x = [0] * n
residuo = list(map(float, b))
passi = []
while max(residuo) > 1e-9:
def utile(j):
return sum(min(a[i][j], residuo[i]) for i in R(ng))
cand = [j for j in R(n) if utile(j) > 1e-9]
j = min(cand, key=lambda j: (c[j] / utile(j), j))
x[j] += 1
coperto = utile(j)
for i in R(ng):
residuo[i] = max(0.0, residuo[i] - a[i][j])
passi.append(f"schema {j + 1}: copre {frazione(coperto)} di fabbisogno a "
f"{frazione(c[j])} euro ({frazione(c[j] / coperto)} per unita'); "
f"residuo " + " ".join(frazione(r) for r in residuo))
return x, passi
x_eur, passi = euristica(a13, b13, c13)
print(f" L'euristica costruttiva aggiunge {len(passi)} turni; ecco i primi tre, uno intermedio e l'ultimo:")
for k in (1, 2, 3, len(passi) // 2, len(passi)):
print(f" Passo {k}. {passi[k - 1]}")
ub13 = sum(c13[j] * x_eur[j] for j in R(ng))
sol_eur = {f"x[{j}]": x_eur[j] for j in R(ng)}
assert ammissibile(m13, sol_eur), sol_eur
print(" Soluzione euristica: " + ", ".join(f"{x_eur[j]} dello schema {j + 1}" for j in R(ng)
if x_eur[j])
+ f" ub = {frazione(ub13)}")
# ---------- 3. RILASSAMENTO LP E DUALE (LOWER BOUND) ----------
d13 = duale(a13, b13, c13)
salva_modello(d13, "ex13_duale")
# ricetta del rapporto migliore: stesso prezzo t su tutti i giorni. Ogni schema
# copre 4 + 1/2 = 9/2 giornate, quindi il vincolo duale e' (9/2) t <= c_j:
# il t piu' grande ammissibile e' min_j c_j / (9/2).
copertura = sum(a13[i][0] for i in R(ng))
t = min(c13[j] / copertura for j in R(ng))
mano = {f"pi[{i}]": t for i in R(ng)}
lb13, viol = valuta(d13, mano)
assert viol <= 1e-9, viol
print(f" Duale a mano: ogni schema copre {frazione(copertura)} giornate-uomo, quindi il")
print(f" vincolo duale e' {frazione(copertura)} * t <= c_j per ogni schema. Il valore piu'")
print(f" grande ammissibile e' t = min_j c_j / ({frazione(copertura)}):")
for j in R(ng):
print(f" schema {j + 1}: {frazione(c13[j])} / ({frazione(copertura)}) = "
f"{frazione(c13[j] / copertura)}")
print(f" cioe' t = {frazione(t)}, e lb = t * sum_i b_i = {frazione(t)} * {sum(b13)} = "
f"{frazione(lb13)}")
zlp13, zlp13r, _ = due_rilassamenti(m13, d13)
# ---------- 4. OTTIMO DEL MILP ----------
z13 = risolvi(m13)
print(" Soluzione ottima: " + ", ".join(f"{int(x13[j].X)} dello schema {j + 1}"
for j in R(ng) if x13[j].X > 0.5))
copertura_ott = [sum(a13[i][j] * x13[j].X for j in R(ng)) for i in R(ng)]
print(" Copertura per giorno: " + ", ".join(
f"{GIORNI[i]} {frazione(copertura_ott[i])} su {b13[i]}" for i in R(ng)))
riga = registra_bound("EX 13 turni", ub13, lb13, zlp13, zlp13r, z13)
salva_dati(pd.DataFrame([riga]), "ex13_bound")
assert lb13 <= zlp13 <= z13 <= ub13 + 1e-9
# ---------- 5. IL PREZZO DELL'INTEREZZA E IL RUOLO DEL MEZZO SERVIZIO ----------
intestazione("EX 13. Due letture del risultato")
print(f" z(LP) = {frazione(zlp13)} e z(MILP) = {frazione(z13)}: la differenza "
f"{frazione(z13 - zlp13)} e' il prezzo dell'interezza, cioe' del fatto che le persone")
print(" si assumono a una a una.")
# senza il giorno di mezzo servizio: quattro giorni pieni e tre di riposo
a_senza = [[0.0] * ng for _ in R(ng)]
for j in R(ng):
for k in R(4):
a_senza[(j + k) % ng][j] = 1.0
c_senza = [sum(costo_giorno[(j + k) % ng] for k in R(4)) for j in R(ng)]
m_s, x_s = modello(a_senza, b13, c_senza)
z_senza = risolvi(m_s)
rapporto_con = min(c13[j] / copertura for j in R(ng))
rapporto_senza = min(c_senza[j] / 4 for j in R(ng))
print(" Senza il giorno di mezzo servizio (quattro giorni pieni e tre di riposo) il costo")
print(f" ottimo diventa {frazione(z_senza)}, contro {frazione(z13)}. Il prezzo minimo per")
print(f" giornata coperta e' lo stesso nei due contratti ({frazione(rapporto_con)} con il")
print(f" mezzo servizio, {frazione(rapporto_senza)} senza), ma la mezza giornata cade in un")
print(" giorno prestabilito e spesso finisce dove la copertura c'e' gia': la flessibilita'")
print(" persa costa piu' di quanto valga la copertura in piu'.")
assert z_senza < z13
salva_dati(pd.DataFrame([{"variante": "schema con mezzo servizio", "z": z13},
{"variante": "schema senza mezzo servizio", "z": z_senza}]),
"ex13_varianti")

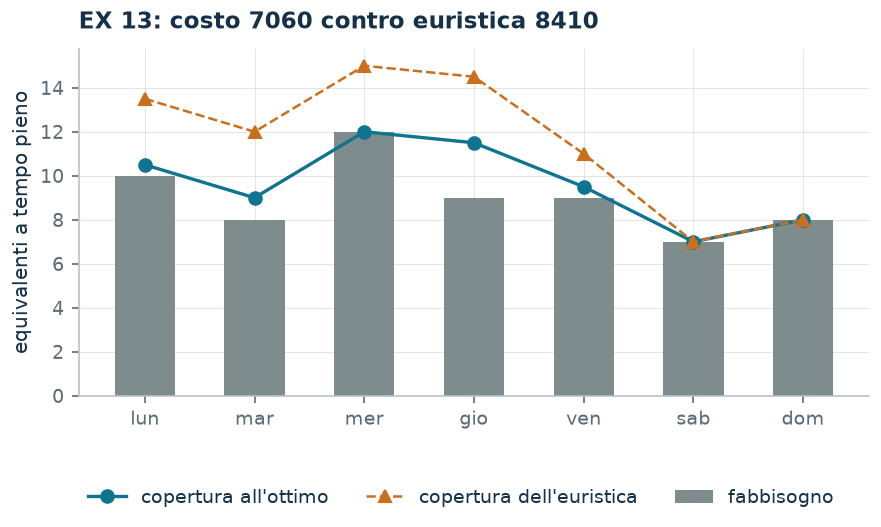

# ---------- 6. FIGURA ----------
fig, ax = plt.subplots(figsize=(6.8, 3.0))
idx = list(R(ng))
ax.bar(idx, b13, 0.55, color=GRIGIO, label="fabbisogno")
ax.plot(idx, copertura_ott, marker="o", color=TEAL, lw=1.6, label="copertura all'ottimo")
ax.plot(idx, [sum(a13[i][j] * x_eur[j] for j in R(ng)) for i in idx], marker="^",
color=ARANCIO, lw=1.2, ls="--", label="copertura dell'euristica")
ax.set_xticks(idx)
ax.set_xticklabels(GIORNI)
ax.set_ylabel("equivalenti a tempo pieno")
ax.set_title(f"EX 13: costo {frazione(z13)} contro euristica {frazione(ub13)}")
ax.legend(fontsize=8)
salva_figura(fig, "ex13_copertura")
print("Fine.")
