Support Vector Machine: ottimizzazione per il machine learning

Classe: QP convesso · Script: python/lab15_svm.py

La SVM collega l'ottimizzazione convessa al machine learning: il classificatore si ottiene risolvendo un QP. Qui niente librerie di ML: ogni modello è un QP scritto e risolto con Gurobi, per capire che cosa ottimizza un classificatore. Le etichette \(y_i \in \{-1, +1\}\) sono dati; le variabili (coefficienti, intercetta, scarti, moltiplicatori) tutte continue.

Hard margin

Dati (input del modello).

Simbolo	Tipo	Significato
\(n\)	\(\in \mathbb{Z}_{\ge 1}\)	numero di osservazioni del training set, indicizzate da \(i \in \{1, 2, \dots, n\}\)
\(p\)	\(\in \mathbb{Z}_{\ge 1}\)	numero di caratteristiche, indicizzate da \(j \in \{1, 2, \dots, p\}\)
\(x_{ij}\)	\(\in \mathbb{Q}\)	valore della caratteristica \(j\) per l'osservazione \(i\); \(\boldsymbol x_i \in \mathbb{Q}^p\) è il vettore dell'osservazione \(i\)
\(y_i\)	\(\in \{-1, +1\}\)	etichetta osservata della classe di \(i\) (un dato, non una variabile)
\(C\)	\(\in \mathbb{Q}_{> 0}\)	peso delle violazioni del margine (solo soft margin); maiuscolo per aderenza alla letteratura di machine learning, eccezione alla convenzione che riserva le maiuscole a insiemi e matrici

Variabili decisionali. Introduciamo le seguenti \(p + 1\) variabili libere:

\[ \begin{cases} w_j = \text{coefficiente } j \text{ dell'iperpiano separatore}\\[1ex] b = \text{intercetta dell'iperpiano} \end{cases} \qquad \forall j \in \{1, 2, \dots, p\}, \]

che definiscono l'iperpiano \(\sum_{j=1}^{p} w_j\, x_j + b = 0\). Usando queste variabili, il modello QP hard margin è il seguente:

\[ \begin{aligned} \min ~~ \frac12 \sum_{j=1}^{p} w_j^2 & & \\ \text{soggetto a} \quad y_i \Bigl( \sum_{j=1}^{p} w_j\, x_{ij} + b \Bigr) &\ge 1, & \forall i \in \{1, 2, \dots, n\}, \\ w_j &\gtreqless 0, & \forall j \in \{1, 2, \dots, p\}, \\ b &\gtreqless 0. & \end{aligned} \]

Descrizione della funzione obiettivo e dei vincoli:

la funzione obiettivo quadratica convessa minimizza \(\tfrac12\|\boldsymbol w\|^2\); poiché il margine geometrico tra gli iperpiani di supporto è \(2/\|\boldsymbol w\|\), minimizzarla equivale a massimizzare il margine;
i vincoli lineari di classificazione impongono che ogni osservazione stia dal lato giusto dell'iperpiano, a distanza almeno unitaria in scala \(\boldsymbol w\) (\(n\) vincoli lineari);
i vincoli su \(w_j\) e \(b\) definiscono le variabili del modello, tutte libere.

Esempio a mano (2 punti)

\(\boldsymbol x_1 = (0,0)\), \(y_1 = -1\); \(\boldsymbol x_2 = (2,2)\), \(y_2 = +1\): \(\boldsymbol w = (0{,}5;\, 0{,}5)\), \(b = -1\), margine \(2/\|\boldsymbol w\| = 2\sqrt2 = 2{,}83\) = distanza tra i punti; entrambi i vincoli sono attivi, quindi entrambi i punti sono support vector.

Soft margin e il ruolo di C

Con dati reali sovrapposti l'hard margin è inammissibile: si aggiungono \(n\) variabili non negative di scarto,

\[ \xi_i = \text{violazione del margine dell'osservazione } i, \qquad \forall i \in \{1, 2, \dots, n\}, \]

con \(\xi_i > 1\) che corrisponde a una classificazione errata.

\[ \begin{aligned} \min ~~ \frac12 \sum_{j=1}^{p} w_j^2 + C \sum_{i=1}^{n} \xi_i & & \\ \text{soggetto a} \quad y_i \Bigl( \sum_{j=1}^{p} w_j\, x_{ij} + b \Bigr) &\ge 1 - \xi_i, & \forall i \in \{1, 2, \dots, n\}, \\ w_j &\gtreqless 0, & \forall j \in \{1, 2, \dots, p\}, \\ b &\gtreqless 0, & \\ \xi_i &\ge 0, & \forall i \in \{1, 2, \dots, n\}. \end{aligned} \]

Descrizione della funzione obiettivo e dei vincoli:

la funzione obiettivo quadratica convessa bilancia due termini: la semplicità del modello (\(\tfrac12\|\boldsymbol w\|^2\), margine ampio) e il costo delle violazioni sul training set (\(C \sum_{i=1}^{n} \xi_i\)); \(C\) è il prezzo assegnato alle violazioni;
i vincoli lineari di classificazione richiedono la classificazione corretta a meno dello scarto \(\xi_i\), pagato in obiettivo (\(n\) vincoli lineari);
i vincoli su \(w_j\), \(b\) e \(\xi_i\) definiscono le variabili del modello: \(w_j\) e \(b\) libere, \(\xi_i\) non negative.

Caso di studio: 90 clienti descritti da due indicatori standardizzati (solidità patrimoniale, puntualità nei pagamenti), 55 affidabili e 35 insolventi, parzialmente sovrapposti (dati/svm_clienti.csv).

C =  0,05: w = (0,678, 0,474)  b = -0,148 | margine 2,418 | errori 2 | nel margine 22
C =  1,00: w = (1,433, 0,611)  b = -0,236 | margine 1,284 | errori 2 | nel margine  7
C = 20,00: w = (5,058, 2,338)  b = -2,936 | margine 0,359 | errori 0 | nel margine  3

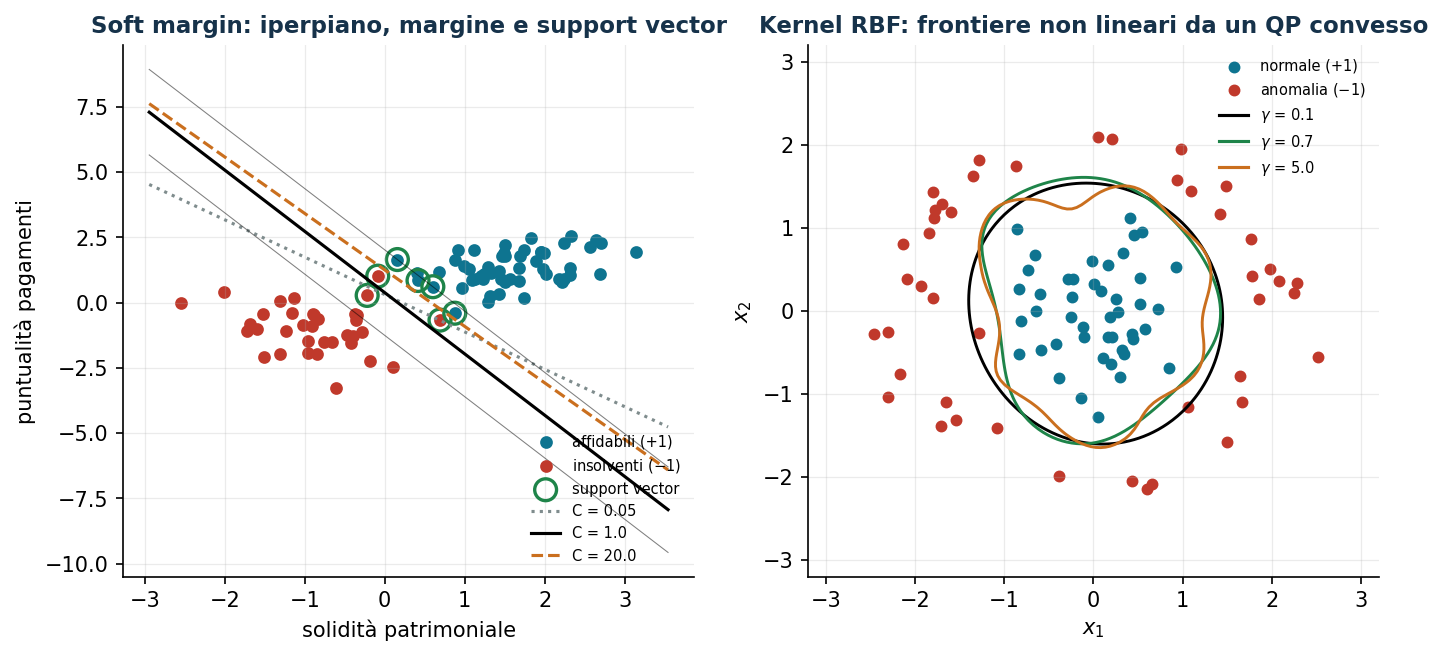

Soft margin e support vector

\(C\) piccolo compra un margine ampio accettando 22 punti dentro il margine; \(C\) grande insegue ogni punto del training set (zero errori, margine strettissimo): è il compromesso regolarizzazione–aderenza, e va scelto con dati di validazione, mai guardando il test set.

Il duale e i support vector

Associando un moltiplicatore \(\alpha_i\) a ciascun vincolo di classificazione del soft margin si ottengono \(n\) nuove variabili:

\[ \alpha_i = \text{moltiplicatore del vincolo di classificazione dell'osservazione } i, \qquad \forall i \in \{1, 2, \dots, n\}. \]

\[ \begin{aligned} \max ~~ \sum_{i=1}^{n} \alpha_i - \frac12 \sum_{i=1}^{n}\sum_{j=1}^{n} \alpha_i\, \alpha_j\, y_i\, y_j\, \boldsymbol x_i' \boldsymbol x_j & & \\ \text{soggetto a} \quad \sum_{i=1}^{n} \alpha_i\, y_i &= 0, & \\ \alpha_i &\le C, & \forall i \in \{1, 2, \dots, n\}, \\ \alpha_i &\ge 0, & \forall i \in \{1, 2, \dots, n\}. \end{aligned} \]

Descrizione della funzione obiettivo e dei vincoli:

la funzione obiettivo quadratica concava dipende dai dati solo tramite i prodotti scalari \(\boldsymbol x_i' \boldsymbol x_j\): è l'osservazione che apre la porta al kernel;
il vincolo lineare di stazionarietà deriva dalla derivata rispetto all'intercetta \(b\) (un vincolo lineare);
i vincoli \(\alpha_i \le C\) limitano ogni moltiplicatore al prezzo \(C\) delle violazioni (\(n\) vincoli lineari);
i vincoli di non negatività su \(\alpha_i\) definiscono le variabili del modello.

Relazione primale-duale: \(\boldsymbol w = \sum_{i=1}^{n} \alpha_i\, y_i\, \boldsymbol x_i\) e \(f(\boldsymbol x) = \mathrm{sign}(\boldsymbol w' \boldsymbol x + b)\).

w dal duale = (1,433, 0,611)   b = -0,236     (identici al primale)
valore duale 4,7868 = valore primale (dualita' forte)
alpha = 0        : 83 punti  -> NON influenzano la frontiera
0 < alpha < C    :  2 punti  -> support vector esattamente sul margine
alpha = C        :  5 punti  -> dentro il margine o mal classificati

La soluzione dipende solo dai 7 punti con \(\alpha_i > 0\): sono loro a "sostenere" l'iperpiano, gli altri 83 potrebbero sparire senza cambiare nulla. La complementarietà KKT organizza tutto: \(\alpha_i = 0 \Rightarrow\) punto oltre il margine; \(0 < \alpha_i < C \Rightarrow\) esattamente sul margine (da questi si ricava \(b\)); \(\alpha_i = C \Rightarrow\) il vincolo "paga" scarto \(\xi_i > 0\). E il duale dipende dai dati solo tramite i prodotti scalari: la porta del kernel.

Kernel RBF

Sostituendo \(\boldsymbol x_i'\boldsymbol x_j\) con un kernel \(K(\boldsymbol x_i, \boldsymbol x_j)\) — per esempio il kernel RBF (Radial Basis Function) gaussiano \(K(\boldsymbol x, \boldsymbol z) = e^{-\gamma\|\boldsymbol x - \boldsymbol z\|^2}\) — si classifica in uno spazio trasformato senza mai costruirlo: \(f(\boldsymbol x) = \mathrm{sign}\bigl(\sum_{i=1}^{n} \alpha_i y_i K(\boldsymbol x_i, \boldsymbol x) + b\bigr)\). La frontiera può essere arbitrariamente curva, ma il problema di training resta un QP convesso se il kernel è valido (matrice semidefinita positiva). Caso di studio: 90 osservazioni di processo, funzionamento normale al centro e anomalie disposte ad anello — nessuna retta può separarle.

gamma = 0,1: errori di training  1   support vector 20
gamma = 0,7: errori di training  0   support vector 15
gamma = 5,0: errori di training  0   support vector 61  <- "memorizza" i punti

Con \(\gamma = 5\) la frontiera si frammenta in isole intorno ai singoli punti e i support vector salgono a 61 su 90: il modello sta memorizzando il training set (overfitting), pur restando un QP convesso. Convessità del training e capacità di generalizzare sono proprietà diverse: \(C\) e \(\gamma\) vanno scelti insieme per cross-validation.

Classi sbilanciate e SVR

Nelle applicazioni gestionali la classe importante è rara e l'errore sui rari costa di più. Basta pesare gli scarti: \(C_-\sum_{i:\, y_i = -1}\xi_i + C_+\sum_{i:\, y_i = +1}\xi_i\).

costi uguali (C=1)          : precision 1,00   recall insolventi 0,94
costo 10x sugli insolventi  : precision 0,97   recall insolventi 1,00

Con il costo 10× la frontiera arretra verso la classe "sana": nessun insolvente sfugge (recall 100%) al prezzo di qualche falso allarme in più (precision dal 100% al 97%). I pesi devono riflettere i costi decisionali, non le frequenze delle classi.

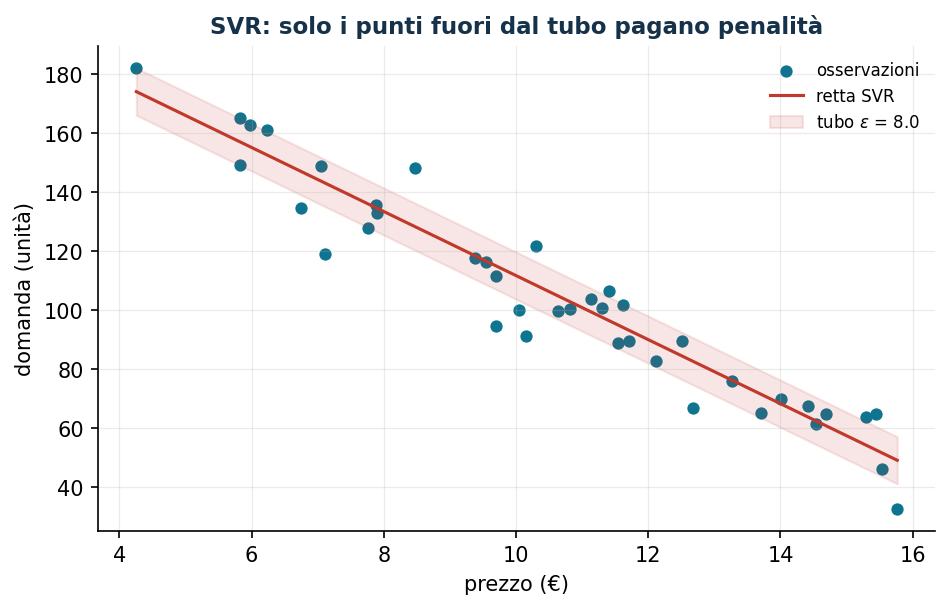

Support Vector Regression

SVR: la Support Vector Regression stima una funzione continua ignorando gli errori entro un tubo di ampiezza \(\varepsilon\), cioè \(\min \tfrac12\|\boldsymbol w\|^2 + C\sum_{i=1}^{n} (\xi_i + \xi_i^*)\) con \(|y_i - (\boldsymbol w' \boldsymbol x_i + b)| \le \varepsilon + \xi_i^{(*)}\) per ogni \(i \in \{1, 2, \dots, n\}\).

Retta SVR: domanda = -10,86 * prezzo + 220,32    (vera: -11p + 220)
Tubo eps = 8: 14 punti su 40 fuori dal tubo -> solo loro determinano la retta

Codice

Lo script completo del capitolo — dati, modello, soluzione, sensitività e figure — è python/lab15_svm.py (riproducibile con python3 python/lab15_svm.py dalla cartella python/).

Lo stesso codice è disponibile come notebook — notebooks/lab15_svm.ipynb — che si apre in Colab dal badge in cima alla pagina e gira nel browser, senza installare niente.

Mostra lo script completo — lab14_svm.py

"""Capitolo 14 — Support Vector Machine come QP convesso (niente sklearn: tutto Gurobi).

Caso di studio: rischio di credito. 90 clienti descritti da due indicatori
standardizzati: x1 = solidità patrimoniale, x2 = puntualità nei pagamenti.
Etichetta y = +1 cliente affidabile, y = -1 cliente insolvente.

Contenuto:
  1. Hard margin su dati separabili (QP)
  2. Soft margin al variare di C; support vector e violazioni
  3. Formulazione duale: alpha, ricostruzione di w e b, complementarietà
  4. Kernel RBF: frontiera non lineare (dual QP)
  5. Classi sbilanciate: costi asimmetrici C+ / C-
  6. Support Vector Regression su prezzo → domanda
"""
import gurobipy as gp
import numpy as np
import pandas as pd
from gurobipy import GRB

from stile import (ARANCIO, GRIGIO, ROSSO, TEAL, VERDE, intestazione, plt, salva_dat,
                   salva_dati, salva_figura, salva_tikz)

rng = np.random.default_rng(11)

# ----------------------------------------------------------------------
# 1. DATI: due gruppi di clienti parzialmente sovrapposti
# ----------------------------------------------------------------------
n_pos, n_neg = 55, 35
X_pos = rng.multivariate_normal([1.6, 1.4], [[0.55, 0.15], [0.15, 0.45]], n_pos)
X_neg = rng.multivariate_normal([-0.9, -1.1], [[0.65, -0.1], [-0.1, 0.7]], n_neg)
X = np.vstack([X_pos, X_neg])
y = np.array([1.0] * n_pos + [-1.0] * n_neg)
n = len(y)
salva_dati(pd.DataFrame({"x1": X[:, 0], "x2": X[:, 1], "y": y}), "svm_clienti")


def svm_primale(C, pesi=None):
    """Soft margin primale: min 1/2||w||^2 + sum C_i xi_i."""
    Ci = np.full(n, C) if pesi is None else pesi
    m = gp.Model("svm_primale")
    m.Params.OutputFlag = 0
    w = m.addVars(2, lb=-GRB.INFINITY, name="w")
    b = m.addVar(lb=-GRB.INFINITY, name="b")
    xi = m.addVars(n, name="xi")
    m.addConstrs((y[i] * (w[0] * X[i, 0] + w[1] * X[i, 1] + b) >= 1 - xi[i]
                  for i in range(n)), name="classif")
    m.setObjective(0.5 * (w[0] * w[0] + w[1] * w[1])
                   + gp.quicksum(Ci[i] * xi[i] for i in range(n)), GRB.MINIMIZE)
    m.optimize()
    assert m.Status == GRB.OPTIMAL
    return (np.array([w[0].X, w[1].X]), b.X,
            np.array([xi[i].X for i in range(n)]), m.ObjVal)


# ----------------------------------------------------------------------
# 2. SOFT MARGIN AL VARIARE DI C
# ----------------------------------------------------------------------
intestazione("Soft margin primale al variare di C")
risultati = {}
for C in [0.05, 1.0, 20.0]:
    w, b, xi, obj = svm_primale(C)
    margine = 2 / np.linalg.norm(w)
    err = int(np.sum(y * (X @ w + b) < 0))
    nsv = int(np.sum(y * (X @ w + b) < 1 + 1e-6))
    risultati[C] = (w, b)
    print(f"  C = {C:5.2f}: w = ({w[0]:6.3f}, {w[1]:6.3f}), b = {b:6.3f} | "
          f"margine = {margine:5.3f} | errori = {err:2d} | punti nel margine = {nsv:2d}")
print("C piccolo → margine ampio e più violazioni; C grande → margine stretto.")

C_rif = 1.0
w1, b1, xi1, _ = svm_primale(C_rif)

# ----------------------------------------------------------------------
# 3. FORMULAZIONE DUALE
# ----------------------------------------------------------------------
intestazione(f"Duale con C = {C_rif}")
K_lin = X @ X.T
md = gp.Model("svm_duale")
md.Params.OutputFlag = 0
al = md.addVars(n, ub=C_rif, name="alpha")
md.addConstr(gp.quicksum(al[i] * y[i] for i in range(n)) == 0, name="somma")
md.setObjective(gp.quicksum(al[i] for i in range(n))
                - 0.5 * gp.quicksum(al[i] * al[j] * y[i] * y[j] * K_lin[i, j]
                                    for i in range(n) for j in range(n)), GRB.MAXIMIZE)
md.optimize()
assert md.Status == GRB.OPTIMAL
alpha = np.array([al[i].X for i in range(n)])
w_dual = (alpha * y) @ X
sv_margine = [i for i in range(n) if 1e-5 < alpha[i] < C_rif - 1e-5]
b_dual = float(np.mean([y[i] - w_dual @ X[i] for i in sv_margine]))
print(f"w dal duale = ({w_dual[0]:.3f}, {w_dual[1]:.3f})  (primale: "
      f"({w1[0]:.3f}, {w1[1]:.3f}))")
print(f"b dal duale = {b_dual:.3f}  (primale: {b1:.3f})")
n_zero = int(np.sum(alpha < 1e-5))
n_marg = len(sv_margine)
n_C = int(np.sum(alpha > C_rif - 1e-5))
print(f"alpha = 0 (fuori dal margine): {n_zero} punti — NON influenzano la frontiera")
print(f"0 < alpha < C (sul margine)  : {n_marg} support vector")
print(f"alpha = C (dentro/oltre)     : {n_C} punti con xi > 0")
print(f"Valore duale = {md.ObjVal:.4f} (uguale al primale per dualità forte)")

sv = alpha > 1e-5
salva_dat(pd.DataFrame({"x1": X[:, 0], "x2": X[:, 1], "y": y,
                        "alpha": alpha, "sv": sv.astype(int)}), "cap14_punti")
salva_dat(pd.DataFrame({"C": [0.05, 1.0, 20.0],
                        "w1": [risultati[C][0][0] for C in [0.05, 1.0, 20.0]],
                        "w2": [risultati[C][0][1] for C in [0.05, 1.0, 20.0]],
                        "b": [risultati[C][1] for C in [0.05, 1.0, 20.0]]}), "cap14_rette")

# ----------------------------------------------------------------------
# 4. KERNEL RBF
# ----------------------------------------------------------------------
intestazione("Kernel RBF (dati a corona: non separabili linearmente)")
# secondo dataset: anomalie di processo intorno a un funzionamento normale
n2a, n2b = 45, 45
raggi = rng.normal(0, 0.55, (n2a, 2))
angoli = rng.uniform(0, 2 * np.pi, n2b)
corona = np.column_stack([(2.0 + rng.normal(0, 0.25, n2b)) * np.cos(angoli),
                          (2.0 + rng.normal(0, 0.25, n2b)) * np.sin(angoli)])
X2 = np.vstack([raggi, corona])
y2 = np.array([1.0] * n2a + [-1.0] * n2b)
n2 = len(y2)
salva_dati(pd.DataFrame({"x1": X2[:, 0], "x2": X2[:, 1], "y": y2}), "svm_corona")
salva_dat(pd.DataFrame({"x1": X2[:, 0], "x2": X2[:, 1], "y": y2}), "cap14_corona")


def svm_rbf(gamma, C=5.0):
    K = np.exp(-gamma * ((X2[:, None, :] - X2[None, :, :]) ** 2).sum(-1))
    m = gp.Model("rbf")
    m.Params.OutputFlag = 0
    al = m.addVars(n2, ub=C, name="alpha")
    m.addConstr(gp.quicksum(al[i] * y2[i] for i in range(n2)) == 0)
    m.setObjective(gp.quicksum(al[i] for i in range(n2))
                   - 0.5 * gp.quicksum(al[i] * al[j] * y2[i] * y2[j] * K[i, j]
                                       for i in range(n2) for j in range(n2)), GRB.MAXIMIZE)
    m.optimize()
    aa = np.array([al[i].X for i in range(n2)])
    svm_ = [i for i in range(n2) if 1e-5 < aa[i] < C - 1e-5]
    bb = float(np.mean([y2[i] - sum(aa[j] * y2[j] * K[j, i] for j in range(n2))
                        for i in svm_]))

    def punteggio(P):
        KK = np.exp(-gamma * ((P[:, None, :] - X2[None, :, :]) ** 2).sum(-1))
        return KK @ (aa * y2) + bb

    err = int(np.sum(punteggio(X2) * y2 < 0))
    return punteggio, aa, err


griglia = np.linspace(-3.2, 3.2, 120)
GX, GY = np.meshgrid(griglia, griglia)
P_griglia = np.column_stack([GX.ravel(), GY.ravel()])
contorni = {}
for gamma in [0.1, 0.7, 5.0]:
    punteggio, aa, err = svm_rbf(gamma)
    Z = punteggio(P_griglia).reshape(GX.shape)
    contorni[gamma] = Z
    print(f"  gamma = {gamma:4.1f}: errori di training = {err:2d}, "
          f"support vector = {int(np.sum(aa > 1e-5)):2d}")
print("gamma piccolo → frontiera regolare; gamma grande → frontiera che 'memorizza'.")

# esporto la frontiera (livello 0) per pgfplots
for gamma in [0.1, 0.7, 5.0]:
    cs = plt.contour(GX, GY, contorni[gamma], levels=[0.0])
    segmenti = []
    for percorso in cs.allsegs[0]:
        for px, py in percorso:
            segmenti.append((px, py))
        segmenti.append((np.nan, np.nan))       # separatore di linee per pgfplots
    plt.close()
    salva_dat(pd.DataFrame(segmenti, columns=["x", "y"]),
              f"cap14_rbf_g{str(gamma).replace('.', '_')}")

# ----------------------------------------------------------------------
# 5. CLASSI SBILANCIATE: costi asimmetrici
# ----------------------------------------------------------------------
intestazione("Classi sbilanciate: perdere un insolvente costa 10 volte tanto")


def metriche(w, b, XX, yy):
    pred = np.sign(XX @ w + b)
    tp = np.sum((pred == -1) & (yy == -1))     # insolventi individuati
    fp = np.sum((pred == -1) & (yy == 1))
    fn = np.sum((pred == 1) & (yy == -1))
    prec = tp / (tp + fp) if tp + fp else 0
    rec = tp / (tp + fn) if tp + fn else 0
    return prec, rec


pesi_eq = np.full(n, 1.0)
pesi_asim = np.where(y == -1, 10.0, 1.0)
for nome, pesi in [("costi uguali (C = 1)", pesi_eq), ("costo 10x sugli insolventi", pesi_asim)]:
    w, b, xi, _ = svm_primale(1.0, pesi=pesi)
    prec, rec = metriche(w, b, X, y)
    print(f"  {nome:>26}: precision = {prec:.2f}, recall insolventi = {rec:.2f}")
print("Pesare di più la classe rara sposta la frontiera: si accettano più falsi allarmi")
print("pur di non lasciar passare un insolvente.")

# ----------------------------------------------------------------------
# 6. SUPPORT VECTOR REGRESSION: domanda in funzione del prezzo
# ----------------------------------------------------------------------
intestazione("SVR: stima della curva prezzo → domanda")
np_srv = 40
prezzi = rng.uniform(4, 16, np_srv)
domanda_v = 220 - 11 * prezzi + rng.normal(0, 9, np_srv)
salva_dati(pd.DataFrame({"prezzo": prezzi, "domanda": domanda_v}), "svr_vendite")

eps_svr, C_svr = 8.0, 10.0
ms = gp.Model("svr")
ms.Params.OutputFlag = 0
w_s = ms.addVar(lb=-GRB.INFINITY, name="w")
b_s = ms.addVar(lb=-GRB.INFINITY, name="b")
xi_p = ms.addVars(np_srv, name="xip")
xi_m = ms.addVars(np_srv, name="xim")
ms.addConstrs((domanda_v[i] - (w_s * prezzi[i] + b_s) <= eps_svr + xi_p[i]
               for i in range(np_srv)))
ms.addConstrs(((w_s * prezzi[i] + b_s) - domanda_v[i] <= eps_svr + xi_m[i]
               for i in range(np_srv)))
ms.setObjective(0.5 * w_s * w_s + C_svr * gp.quicksum(xi_p[i] + xi_m[i]
                                                      for i in range(np_srv)), GRB.MINIMIZE)
ms.optimize()
fuori = int(sum(1 for i in range(np_srv)
                if abs(domanda_v[i] - (w_s.X * prezzi[i] + b_s.X)) > eps_svr + 1e-6))
print(f"Retta SVR: domanda = {w_s.X:.2f} · prezzo + {b_s.X:.2f} (vera: -11 p + 220)")
print(f"Tubo epsilon = {eps_svr}: {fuori} punti fuori dal tubo su {np_srv} "
      f"(solo questi determinano la retta)")
salva_dat(pd.DataFrame({"prezzo": prezzi, "domanda": domanda_v,
                        "stima": w_s.X * prezzi + b_s.X}), "cap14_svr")
salva_dat(pd.DataFrame({"w": [w_s.X], "b": [b_s.X], "eps": [eps_svr]}), "cap14_svr_retta")

# ----------------------------------------------------------------------
# 7. FIGURE (anteprima matplotlib)
# ----------------------------------------------------------------------
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(10.8, 4.6))
ax1.scatter(X[y > 0, 0], X[y > 0, 1], color=TEAL, s=26, label="affidabili (+1)")
ax1.scatter(X[y < 0, 0], X[y < 0, 1], color=ROSSO, s=26, label="insolventi ($-1$)")
ax1.scatter(X[sv, 0], X[sv, 1], facecolors="none", edgecolors=VERDE, s=110, lw=1.6,
            label="support vector")
xs = np.linspace(X[:, 0].min() - 0.4, X[:, 0].max() + 0.4, 10)
for cc, (colore, stile_l) in zip([0.05, 1.0, 20.0],
                                 [(GRIGIO, ":"), ("k", "-"), (ARANCIO, "--")]):
    w, b = risultati[cc]
    ax1.plot(xs, -(w[0] * xs + b) / w[1], color=colore, ls=stile_l, label=f"C = {cc}")
w, b = risultati[1.0]
for delta in (-1, 1):
    ax1.plot(xs, -(w[0] * xs + b - delta) / w[1], color="k", ls="-", lw=0.5, alpha=0.5)
ax1.set_xlabel("solidità patrimoniale"); ax1.set_ylabel("puntualità pagamenti")
ax1.set_title("Soft margin: iperpiano, margine e support vector")
ax1.legend(fontsize=7, loc="lower right")
ax2.scatter(X2[y2 > 0, 0], X2[y2 > 0, 1], color=TEAL, s=22, label="normale (+1)")
ax2.scatter(X2[y2 < 0, 0], X2[y2 < 0, 1], color=ROSSO, s=22, label="anomalia ($-1$)")
for gamma, colore in zip([0.1, 0.7, 5.0], ["k", VERDE, ARANCIO]):
    ax2.contour(GX, GY, contorni[gamma], levels=[0], colors=[colore], linewidths=1.4)
    ax2.plot([], [], color=colore, label=f"$\\gamma$ = {gamma}")
ax2.set_xlabel("$x_1$"); ax2.set_ylabel("$x_2$")
ax2.set_title("Kernel RBF: frontiere non lineari da un QP convesso")
ax2.legend(fontsize=7, loc="upper right")
salva_figura(fig, "cap14_svm")

fig, ax = plt.subplots()
ordina = np.argsort(prezzi)
ax.scatter(prezzi, domanda_v, color=TEAL, s=24, label="osservazioni")
ax.plot(prezzi[ordina], (w_s.X * prezzi + b_s.X)[ordina], color=ROSSO, label="retta SVR")
ax.fill_between(prezzi[ordina], (w_s.X * prezzi + b_s.X)[ordina] - eps_svr,
                (w_s.X * prezzi + b_s.X)[ordina] + eps_svr, color=ROSSO, alpha=0.12,
                label=f"tubo $\\varepsilon$ = {eps_svr}")
ax.set_xlabel("prezzo (€)"); ax.set_ylabel("domanda (unità)")
ax.set_title("SVR: solo i punti fuori dal tubo pagano penalità")
ax.legend(fontsize=8)
salva_figura(fig, "cap14_svr")

print("\nFatto: capitolo 14.")

Esercizi

Hard margin con \(\boldsymbol x_2 = (4, 0)\): \(\boldsymbol w = (0{,}5;\, 0)\), \(b = -1\), margine 4.
Verificare le tre condizioni di complementarietà sui 7 support vector.
Curva di validazione in \(C\): training monotono, validazione a U.
Soglia decisionale \(\theta\) con costi 10:1: tracciare precision/recall.
One-Class SVM sul dataset a corona al variare di \(\nu\).
