Localizzazione continua di un servizio
Classe: NLP convesso · Script: python/lab09_localizzazione.py
Dove collocare una stazione di ricarica, un micro-hub, un presidio sanitario per essere "vicini" alla domanda? Dipende da cosa significa vicini: distanza media (efficienza), massima (equità) o quadratica (baricentro). Tre obiettivi, tre punti diversi sulla mappa.
Il problema a parole. Decidiamo le coordinate \((x, y)\). L'obiettivo è la vera scelta manageriale (media / massimo / quadratica). I vincoli delimitano l'area ammissibile.
Modello
Dati (input del modello).
| Simbolo | Tipo | Significato |
|---|---|---|
| \(n\) | \(\in \mathbb{Z}_{\ge 1}\) | numero di punti di domanda (quartieri), indicizzati da \(i \in \{1, 2, \dots, n\}\) |
| \((a_i, b_i)\) | \(\in \mathbb{Q}^2\) | coordinate del quartiere \(i\) (km) |
| \(w_i\) | \(\in \mathbb{Q}_{\ge 0}\) | peso del quartiere \(i\): popolazione, domanda o priorità |
| \((a_0, b_0)\), \(r\) | \(\in \mathbb{Q}^2\), \(\in \mathbb{Q}_{>0}\) | centro e raggio dell'eventuale vincolo geografico (distanza massima da un'infrastruttura) |
Variabili decisionali. Introduciamo le seguenti \(2\) variabili libere (possono assumere qualunque valore reale) e, per la versione minimax, una variabile ausiliaria non negativa:
Usando queste variabili, i modelli per i tre obiettivi classici sono i seguenti. Modello di Weber (distanza media pesata):
Modello minimax (distanza massima):
Descrizione delle funzioni obiettivo e dei vincoli dei due modelli:
- la funzione obiettivo convessa del modello di Weber minimizza la distanza totale pesata dai quartieri (efficienza); i vincoli su \(x\) e \(y\) definiscono le variabili, libere;
- la funzione obiettivo del modello minimax minimizza la distanza del quartiere più lontano (equità); i vincoli convessi di copertura impongono che ogni quartiere disti al più \(z\) dalla struttura (\(n\) vincoli); i vincoli su \(x\), \(y\) e \(z\) definiscono le variabili;
- terza variante, quadratica: minimizzare \(\sum_{i=1}^{n} w_i \bigl[ (x - a_i)^2 + (y - b_i)^2 \bigr]\), che ha soluzione in forma chiusa (il baricentro pesato \(\tilde x = \sum_{i=1}^{n} w_i\, a_i \big/ \sum_{i=1}^{n} w_i\), e analogamente per \(y\)).
Vincoli geografici convessi tipici, da aggiungere a qualunque variante: zona rettangolare \(x^{L} \le x \le x^{U}\), \(y^{L} \le y \le y^{U}\); distanza massima da un'infrastruttura \((x - a_0)^2 + (y - b_0)^2 \le r^2\).
Il modello di Weber non ha forma chiusa e la sua funzione obiettivo non è differenziabile nei punti \((a_i, b_i)\): all'ottimo i "tiri" unitari pesati dei quartieri si annullano. L'ottimo del minimax è invece il centro del cerchio minimo che racchiude tutti i punti: dipende solo dai quartieri estremi e ignora i pesi — per questo protegge le periferie.
Esempio a mano (1D)
Clienti nei km 0, 4, 10 con pesi 1, 1, 3. Weber = mediana pesata = 10; baricentro = 6,8; minimax = 5. Tre obiettivi ragionevoli, tre risposte diverse: la scelta dell'obiettivo è la decisione manageriale.
Caso di studio
12 quartieri (pesi 5–25 mila abitanti), vincolo: entro 2 km dalla cabina elettrica
in (7, 6). Dati in dati/localizzazione_quartieri.csv.
Il trucco di modellazione: una variabile \(d_k \ge\) distanza euclidea dal quartiere \(k\), imposta con il vincolo conico (convesso) \(d_x^2 + d_y^2 \le d_k^2\); Weber minimizza \(\sum_k w_k d_k\), il minimax una \(z\) con \(d_k \le z\).

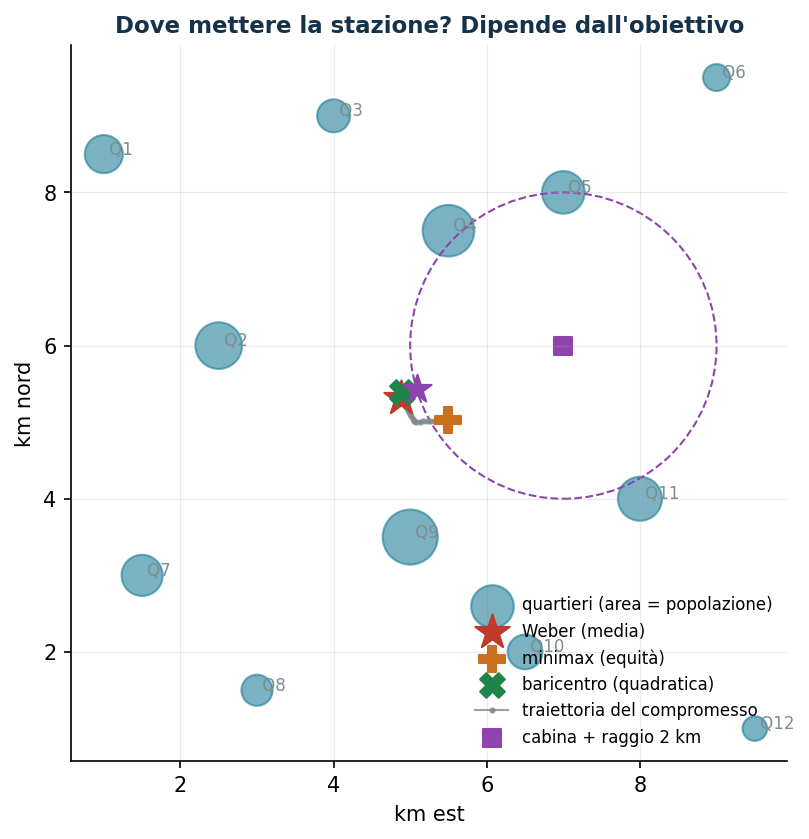

Baricentro pesato : (4,897, 5,397)
Weber : (4,886, 5,310) dist. media 3,344 km max 6,314 km
Minimax : (5,496, 5,029) dist. media 3,391 km max 5,680 km
Weber vincolato : (5,083, 5,429) costo +0,2% (vincolo attivo, ottimo sul bordo)
Weber e baricentro quasi coincidono (i pesi sono distribuiti in modo bilanciato), ma il minimax si sposta di oltre mezzo km verso sud-est per proteggere i quartieri periferici; il vincolo della cabina costa pochissimo (+0,2%): scoprire che un vincolo temuto è quasi gratis è un risultato manageriale importante quanto l'ottimo.

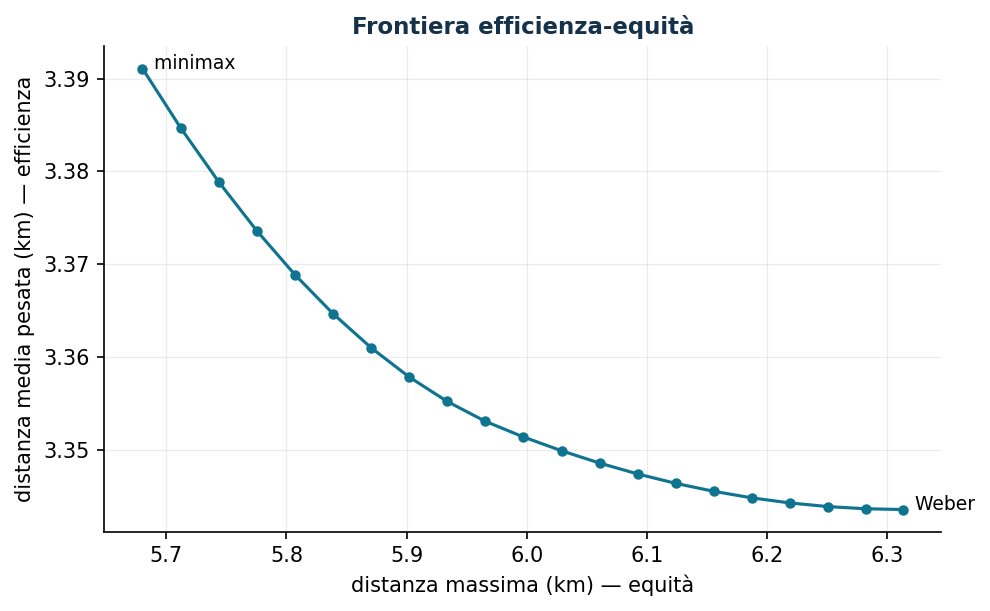

Sensitività: frontiera efficienza-equità
Metodo ε-constraint: minima distanza media con tetto \(D\) sulla massima.
tetto D = 5,680 km: media 3,391 (soluzione minimax)
tetto D = 5,997 km: media 3,351
tetto D = 6,314 km: media 3,344 (soluzione Weber)
La frontiera è quasi piatta: garantire al quartiere più lontano 0,63 km in meno costa solo 47 metri di distanza media — l'equità qui è "quasi gratis", un argomento fortissimo in una discussione pubblica. Il caso opposto (frontiera ripida) segnalerebbe un vero conflitto efficienza-equità.
Codice
Lo script completo del capitolo — dati, modello, soluzione, sensitività e figure —
è python/lab09_localizzazione.py
(riproducibile con python3 python/lab09_localizzazione.py dalla cartella python/).
Lo stesso codice è disponibile come notebook — notebooks/lab09_localizzazione.ipynb — che si apre in Colab dal badge in cima alla pagina e gira nel browser, senza installare niente.
Mostra lo script completo — lab09_localizzazione.py
"""Capitolo 9 — Localizzazione continua di un servizio (NLP convesso).
Caso di studio: dove collocare una stazione di ricarica rapida in una città
con 12 quartieri, pesati per popolazione.
Contenuto:
1. Baricentro pesato (distanza quadratica): soluzione in forma chiusa
2. Punto di Weber (distanza euclidea): Gurobi (riformulazione conica)
3. Minimax (protegge il quartiere più lontano): riformulazione con variabile z
4. Compromesso alpha·media + (1-alpha)·massimo: curva efficienza-equità
"""
import gurobipy as gp
import numpy as np
import pandas as pd
from gurobipy import GRB
from stile import (ARANCIO, GRIGIO, ROSSO, TEAL, VERDE, intestazione, plt, salva_dat,
salva_dati, salva_figura, salva_tikz)
rng = np.random.default_rng(7)
# ----------------------------------------------------------------------
# 1. DATI: 12 quartieri (coordinate km, peso = popolazione in migliaia)
# ----------------------------------------------------------------------
nomi = [f"Q{k}" for k in range(1, 13)]
coord = np.array([
[1.0, 8.5], [2.5, 6.0], [4.0, 9.0], [5.5, 7.5], [7.0, 8.0], [9.0, 9.5],
[1.5, 3.0], [3.0, 1.5], [5.0, 3.5], [6.5, 2.0], [8.0, 4.0], [9.5, 1.0]])
peso = np.array([12.0, 18.0, 9.0, 22.0, 15.0, 6.0, 14.0, 8.0, 25.0, 10.0, 16.0, 5.0])
salva_dati(pd.DataFrame({"quartiere": nomi, "x": coord[:, 0], "y": coord[:, 1], "peso": peso}),
"localizzazione_quartieri")
def dist(p):
return np.sqrt(((coord - p) ** 2).sum(axis=1))
def f_weber(p):
return float(peso @ dist(p))
def f_max(p):
return float(dist(p).max())
def localizza(pesi=None, tetto=None, cabina=None, raggio=None):
"""Localizzazione con Gurobi (SOCP convesso, ottimo globale certificato).
Il trucco: una variabile d_k >= distanza euclidea dal quartiere k, imposta
con il vincolo conico dx_k^2 + dy_k^2 <= d_k^2 (d_k >= 0). Con pesi minimizza
la distanza media pesata (Weber); senza pesi minimizza la massima (minimax).
`tetto` impone d_k <= tetto; `cabina`/`raggio` il vincolo geografico."""
m = gp.Model("localizzazione")
m.Params.OutputFlag = 0
px = m.addVar(lb=-GRB.INFINITY, name="px")
py = m.addVar(lb=-GRB.INFINITY, name="py")
n = len(coord)
d = m.addVars(n, name="d")
for k in range(n):
dx = m.addVar(lb=-GRB.INFINITY)
dy = m.addVar(lb=-GRB.INFINITY)
m.addConstr(dx == px - coord[k, 0])
m.addConstr(dy == py - coord[k, 1])
m.addQConstr(dx * dx + dy * dy <= d[k] * d[k]) # cono: d_k >= distanza
if tetto is not None:
m.addConstrs((d[k] <= tetto for k in range(n)))
if cabina is not None:
m.addQConstr((px - cabina[0]) ** 2 + (py - cabina[1]) ** 2 <= raggio ** 2)
if pesi is not None: # Weber: media pesata
m.setObjective(gp.quicksum(pesi[k] * d[k] for k in range(n)), GRB.MINIMIZE)
else: # minimax: distanza massima
z = m.addVar(name="z")
m.addConstrs((d[k] <= z for k in range(n)))
m.setObjective(z, GRB.MINIMIZE)
m.optimize()
assert m.Status == GRB.OPTIMAL
return np.array([px.X, py.X]), m.ObjVal
# ----------------------------------------------------------------------
# 2. TRE OBIETTIVI CLASSICI
# ----------------------------------------------------------------------
intestazione("Tre localizzazioni ottime")
baricentro = (peso[:, None] * coord).sum(axis=0) / peso.sum() # forma chiusa
print(f"Baricentro pesato (dist. quadratica): ({baricentro[0]:.3f}, {baricentro[1]:.3f}) km")
weber, costo_weber = localizza(pesi=peso)
print(f"Punto di Weber (dist. media pesata) : ({weber[0]:.3f}, {weber[1]:.3f}) km, "
f"costo {costo_weber:,.1f} (migliaia ab · km)")
minimax, dist_minimax = localizza()
print(f"Minimax (quartiere più lontano) : ({minimax[0]:.3f}, {minimax[1]:.3f}) km, "
f"distanza massima {dist_minimax:.3f} km")
print(f"\nCon il punto di Weber: distanza media pesata {f_weber(weber) / peso.sum():.3f} km, "
f"massima {f_max(weber):.3f} km")
print(f"Con il minimax : distanza media pesata {f_weber(minimax) / peso.sum():.3f} km, "
f"massima {f_max(minimax):.3f} km")
# ----------------------------------------------------------------------
# 3. FRONTIERA EFFICIENZA-EQUITÀ (metodo del vincolo, epsilon-constraint):
# minimizzare la distanza media pesata imponendo dist_max <= D
# ----------------------------------------------------------------------
intestazione("Frontiera efficienza-equità (min media con tetto sulla massima)")
media_pesi = peso.sum()
D_grid = np.linspace(f_max(minimax) + 1e-4, f_max(weber), 21)
punti = []
for D in D_grid:
pos, _ = localizza(pesi=peso, tetto=D)
punti.append((D, pos[0], pos[1], f_weber(pos) / media_pesi, f_max(pos)))
comp = pd.DataFrame(punti, columns=["D_max", "x", "y", "dist_media", "dist_max"])
salva_dati(comp, "localizzazione_frontiera")
for _, r in comp.iloc[::5].iterrows():
print(f" tetto D = {r['D_max']:5.3f} km: posizione ({r['x']:5.2f}, {r['y']:5.2f}), "
f"media {r['dist_media']:5.3f} km, max {r['dist_max']:5.3f} km")
# ----------------------------------------------------------------------
# 4. VINCOLO GEOGRAFICO: entro 2 km da una cabina elettrica
# ----------------------------------------------------------------------
intestazione("Weber con vincolo: entro R = 2 km dalla cabina in (7, 6)")
cabina, R = np.array([7.0, 6.0]), 2.0
pos_v, costo_v = localizza(pesi=peso, cabina=cabina, raggio=R)
print(f"Ottimo vincolato: ({pos_v[0]:.3f}, {pos_v[1]:.3f}), costo {costo_v:,.1f}")
print(f"Costo del vincolo: +{costo_v - costo_weber:,.1f} rispetto al Weber libero "
f"({(costo_v / costo_weber - 1) * 100:.1f}%)")
attivo = np.isclose(((pos_v - cabina) ** 2).sum(), R**2, rtol=1e-3)
print(f"Il vincolo è {'attivo (ottimo sul bordo del cerchio)' if attivo else 'non attivo'}")
# ----------------------------------------------------------------------
# 5. FIGURE (TikZ generato + dati pgfplots + anteprima matplotlib)
# ----------------------------------------------------------------------
salva_dat(comp, "cap09_frontiera")
r = ["% Mappa dei quartieri e localizzazioni ottime (generato da lab09_localizzazione.py)",
"\\begin{tikzpicture}[scale=0.82, >=stealth]",
" \\draw[black!20, very thin] (0,0) grid[step=1] (10.5,10);",
" \\draw[->, black!50] (0,0) -- (10.8,0) node[below left, font=\\scriptsize] {km est};",
" \\draw[->, black!50] (0,0) -- (0,10.3) node[below left, rotate=90, font=\\scriptsize] {km nord};"]
for k, nome in enumerate(nomi):
raggio = 0.11 * np.sqrt(peso[k])
r.append(f" \\fill[teal, opacity=0.45] ({coord[k, 0]:.2f},{coord[k, 1]:.2f}) "
f"circle ({raggio:.2f});")
r.append(f" \\node[font=\\tiny, text=black!55, anchor=west] at "
f"({coord[k, 0] + raggio:.2f},{coord[k, 1]:.2f}) {{{nome}}};")
r.append(" % traiettoria del compromesso efficienza-equità")
traj = " -- ".join(f"({rr['x']:.3f},{rr['y']:.3f})" for _, rr in comp.iterrows())
r.append(f" \\draw[black!45, thick, densely dotted] {traj};")
r.append(f" % vincolo geografico: cerchio della cabina")
r.append(f" \\draw[viola, dashed, thick] ({cabina[0]},{cabina[1]}) circle ({R});")
r.append(f" \\node[rectangle, fill=viola, minimum size=2.2mm, inner sep=0] at "
f"({cabina[0]},{cabina[1]}) {{}};")
# etichette con angoli diversi per evitare sovrapposizioni (i punti sono vicini)
punti_not = [(weber, "rossomattone", 190, "Weber"),
(minimax, "arancio", -55, "minimax"),
(baricentro, "verde", 120, "baricentro"),
(pos_v, "viola", 35, "Weber vincolato")]
for pt, colore, angolo, etich in punti_not:
r.append(f" \\node[star, star points=5, fill={colore}, minimum size=3.2mm, inner sep=0pt,"
f" label={{[font=\\scriptsize, text={colore}, label distance=2.5mm]"
f"{angolo}:{etich}}}] at ({pt[0]:.3f},{pt[1]:.3f}) {{}};")
r.append("\\end{tikzpicture}")
salva_tikz("\n".join(r), "cap09_mappa")
fig, ax = plt.subplots(figsize=(7.2, 6.2))
ax.scatter(coord[:, 0], coord[:, 1], s=peso * 28, color=TEAL, alpha=0.55,
label="quartieri (area = popolazione)")
for k, nome in enumerate(nomi):
ax.annotate(f" {nome}", coord[k], fontsize=8, color=GRIGIO)
ax.scatter(*weber, marker="*", s=300, color=ROSSO, zorder=5, label="Weber (media)")
ax.scatter(*minimax, marker="P", s=160, color=ARANCIO, zorder=5, label="minimax (equità)")
ax.scatter(*baricentro, marker="X", s=140, color=VERDE, zorder=5, label="baricentro (quadratica)")
ax.plot(comp["x"], comp["y"], ".-", color=GRIGIO, lw=1, ms=4, alpha=0.8,
label="traiettoria del compromesso")
cerchio = plt.Circle(cabina, R, fill=False, color="#8E44AD", ls="--")
ax.add_patch(cerchio)
ax.scatter(*cabina, marker="s", s=70, color="#8E44AD", label="cabina + raggio 2 km")
ax.scatter(*pos_v, marker="*", s=200, color="#8E44AD", zorder=5)
ax.set_xlabel("km est"); ax.set_ylabel("km nord")
ax.set_title("Dove mettere la stazione? Dipende dall'obiettivo")
ax.legend(fontsize=8, loc="lower right")
ax.set_aspect("equal")
salva_figura(fig, "cap09_mappa")
fig, ax = plt.subplots()
ax.plot(comp["dist_max"], comp["dist_media"], "-o", color=TEAL, ms=4)
for idx, etich in [(0, "minimax"), (20, "Weber")]:
r = comp.iloc[idx]
ax.annotate(f" {etich}", (r["dist_max"], r["dist_media"]), fontsize=9)
ax.set_xlabel("distanza massima (km) — equità")
ax.set_ylabel("distanza media pesata (km) — efficienza")
ax.set_title("Frontiera efficienza-equità")
salva_figura(fig, "cap09_frontiera")
print("\nFatto: capitolo 9.")
Esercizi
- Ricalcolare a mano il baricentro pesato dai CSV.
- Peso di Q12 da 5 a 40: Weber migra di 1,23 km; il minimax non si muove (ignora i pesi).
- Due strutture con assegnazione al più vicino: perché il problema non è più convesso?
- Distanza Manhattan: mostrare che Weber diventa un LP (mediane pesate per coordinata).
- Moltiplicatore del raggio: con \(r = 2 \to 2{,}1\) il costo scende da 535,79 a 535,22.
