Ricarica intelligente di veicoli elettrici

Classe: LP / QP convesso · Script: python/lab10_ricarica_ev.py

Una flotta deve arrivare carica al mattino sfruttando le ore economiche — ma se tutti caricano insieme, il picco di prelievo esplode. Un problema che sembra richiedere variabili di accensione/spegnimento e invece è un LP puro: la decisione vera — quanta potenza — è continua.

Il problema a parole. Decidiamo la potenza \(x_{vt}\) per veicolo e ora. L'obiettivo: minima spesa energetica. I vincoli: energia richiesta entro la partenza, ricarica solo quando collegati e sotto la potenza del caricatore, prelievo totale sotto la potenza del contatore.

Modello

Dati (input del modello).

Simbolo	Tipo	Significato
\(n\)	\(\in \mathbb{Z}_{\ge 1}\)	numero di veicoli, indicizzati da \(v \in \{1, 2, \dots, n\}\)
\(m\)	\(\in \mathbb{Z}_{\ge 1}\)	numero di intervalli orari, indicizzati da \(t \in \{1, 2, \dots, m\}\), di durata \(\Delta t\) (qui \(\Delta t = 1\) h)
\(\pi_t\)	\(\in \mathbb{Q}_{\ge 0}\)	prezzo dell'energia nell'ora \(t\) (€/kWh)
\(a_{vt}\)	\(\in \{0, 1\}\)	dato osservato: \(1\) se il veicolo \(v\) è collegato nell'ora \(t\), \(0\) altrimenti
\(e_v\)	\(\in \mathbb{Q}_{> 0}\)	energia richiesta dal veicolo \(v\) entro la partenza (kWh)
\(\bar p_v\)	\(\in \mathbb{Q}_{> 0}\)	potenza massima di ricarica del veicolo \(v\) (kW)
\(b_t\)	\(\in \mathbb{Q}_{\ge 0}\)	carico di base dell'edificio nell'ora \(t\) (kW)
\(k\)	\(\in \mathbb{Q}_{> 0}\)	potenza massima prelevabile dal contatore (kW)
\(\eta\)	\(\in \mathbb{Q},\ 0 < \eta \le 1\)	rendimento di carica

Variabili decisionali. Introduciamo le seguenti \(n\,m\) variabili non negative:

\[ x_{vt} = \text{potenza assegnata al veicolo } v \text{ nell'ora } t \text{ (kW)}, \qquad \forall v \in \{1, 2, \dots, n\},~\forall t \in \{1, 2, \dots, m\}. \]

Usando queste variabili, un modello LP per il problema è il seguente:

\[ \begin{aligned} \min ~~ \sum_{v=1}^{n} \sum_{t=1}^{m} \pi_t\, \Delta t\, x_{vt} & & \\ \text{soggetto a} \quad \eta \sum_{t=1}^{m} \Delta t\, x_{vt} &\ge e_v, & \forall v \in \{1, 2, \dots, n\}, \\ \sum_{v=1}^{n} x_{vt} + b_t &\le k, & \forall t \in \{1, 2, \dots, m\}, \\ x_{vt} &\le a_{vt}\, \bar p_v, & \forall v \in \{1, 2, \dots, n\},~\forall t \in \{1, 2, \dots, m\}, \\ x_{vt} &\ge 0, & \forall v \in \{1, 2, \dots, n\},~\forall t \in \{1, 2, \dots, m\}. \end{aligned} \]

Descrizione della funzione obiettivo e dei vincoli:

la funzione obiettivo lineare minimizza la spesa energetica della notte: la potenza \(x_{vt}\) erogata per la durata \(\Delta t\) costa \(\pi_t\, \Delta t\, x_{vt}\) euro;
i vincoli lineari di energia assicurano che ogni veicolo riceva tutta l'energia richiesta entro la partenza; il rendimento \(\eta\) sta a sinistra: dell'energia prelevata solo la frazione \(\eta\) finisce in batteria (\(n\) vincoli lineari);
i vincoli lineari di rete impongono che il prelievo complessivo (ricarica più carico di base) non superi mai la potenza del contatore: sono i vincoli che accoppiano i veicoli tra loro (\(m\) vincoli lineari);
i vincoli lineari di potenza limitano la potenza di ogni veicolo al suo caricatore e la azzerano nelle ore in cui il veicolo è assente (\(a_{vt} = 0\)): la disponibilità è un dato, non una decisione, ed è per questo che non servono variabili binarie (\(n\,m\) vincoli lineari);
i vincoli di non negatività su \(x_{vt}\) definiscono le variabili del modello.

Varianti: peak shaving (\(\min z\) con \(\sum_{v=1}^{n} x_{vt} + b_t \le z\) per ogni \(t \in \{1, 2, \dots, m\}\)); profilo regolare (QP con \(\gamma \sum_{t=2}^{m} (z_t - z_{t-1})^2\)); multiobiettivo costo \(+\,\rho\,z\). Il vincolo di energia è scritto come \(\ge\) perché caricare più del necessario è ammesso ma mai conveniente (il prezzo è positivo): all'ottimo vale con uguaglianza.

Esempio a mano (1 veicolo, 2 ore)

\(e = 10\) kWh (\(\eta = 1\)), prezzi \(\pi_1 = 0{,}10\) e \(\pi_2 = 0{,}20\) €/kWh, \(\bar p = 8\) kW: si carica 8 kWh nell'ora economica e 2 in quella cara (costo \(8 \cdot 0{,}10 + 2 \cdot 0{,}20 = 1{,}20\) €). Prezzo ombra del fabbisogno = 0,20 €/kWh (il prezzo dell'ora marginale); prezzo ombra del limite di potenza nell'ora 1 = 0,10 €/kW. Con \(\bar p = 12\): tutto nell'ora economica, costo 1,00 €, duale del fabbisogno 0,10 e duale della potenza 0 (vincolo non attivo).

Caso di studio

Sei furgoni con finestre notturne diverse, contatore \(k = 120\) kW, \(\eta = 0{,}95\).

Costo minimo   : 20,36 EUR/notte   picco di prelievo 103,4 kW (limite 120)
Peak shaving   : picco minimo possibile 68,0 kW
Prezzi ombra del fabbisogno (EUR/kWh):
  V1 0,0947   V2 0,0842   V3 0,0842   V4 0,0947   V5 0,0947   V6 0,0842

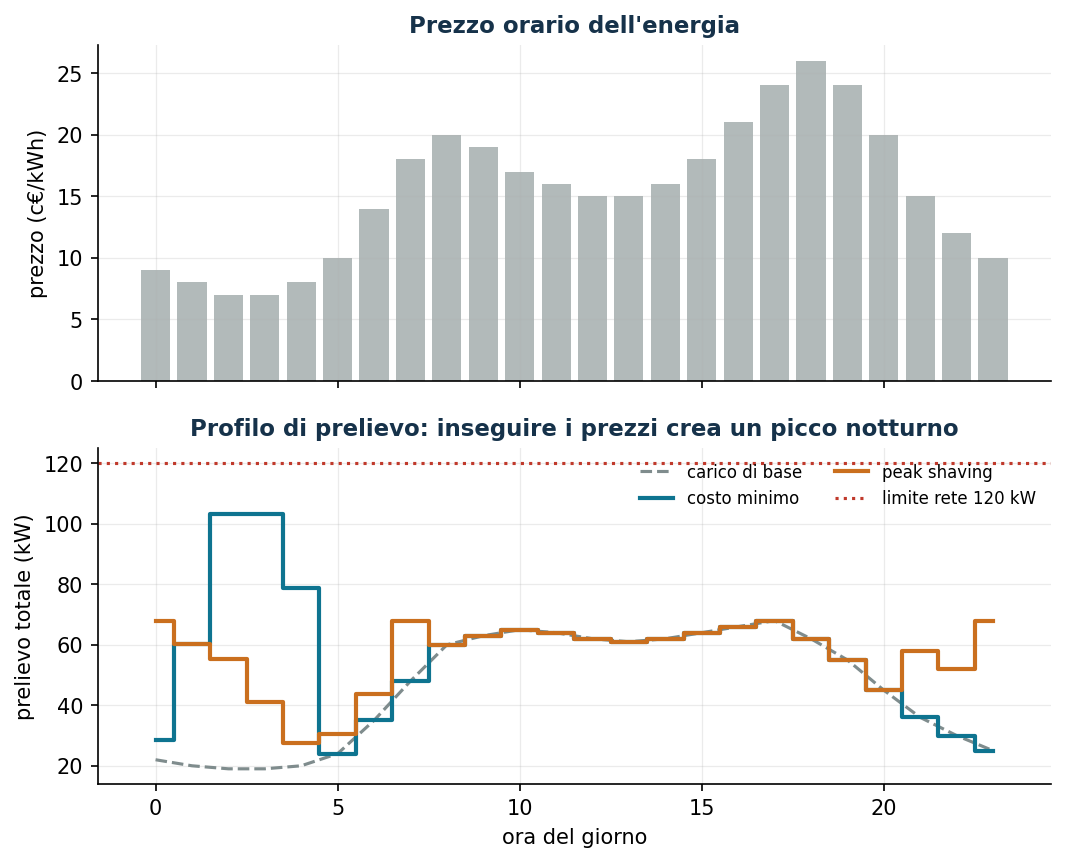

Profili di prelievo

I prezzi ombra del fabbisogno valgono \(0{,}0842 = 0{,}08/\eta\) oppure \(0{,}0947 = 0{,}09/\eta\): sono i prezzi delle ore marginali di ciascun veicolo (l'ora più economica ancora libera nella sua finestra), corretti per il rendimento. V2, V3 e V6 hanno finestre che coprono le ore a \(0{,}08\); V1, V4 e V5 arrivano tardi o partono presto e la loro ora marginale costa \(0{,}09\). Un kWh di fabbisogno in più costa quindi 8,4–9,5 centesimi a seconda del veicolo.

Sensitività

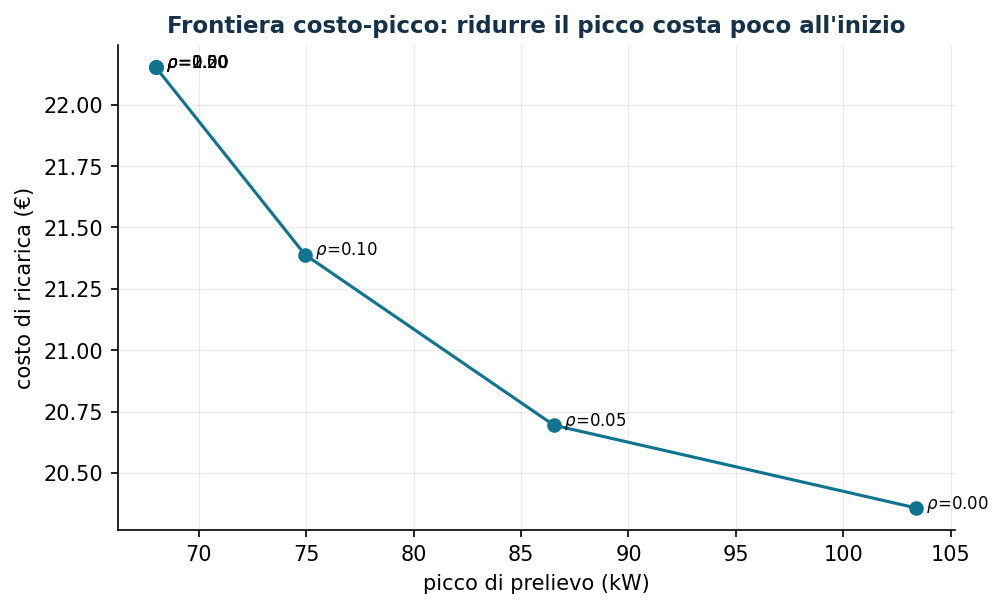

Frontiera costo-picco

Compromesso costo + rho*picco:
  rho = 0,00: costo 20,36  picco 103,4     rho = 0,20: costo 22,15  picco 68,0
  rho = 0,05: costo 20,69  picco  86,5     rho = 0,50: costo 22,15  picco 68,0
  rho = 0,10: costo 21,39  picco  74,9
Capacita' del contatore:
  k = 60, 65 kW: INAMMISSIBILE     k = 80: 21,09     k = 120: 20,36
  k = 70 kW    : 21,93             k = 90: 20,63

Tagliare il picco da 103 a 75 kW (−28%) costa solo un euro a notte; arrivare a 68 kW ne costa meno di due. Il minimax puro (picco 68) senza termine di costo spenderebbe 27,79 €: il compromesso con \(\rho = 0{,}2\) ottiene lo stesso picco a 22,15 € — mai ottimizzare un solo obiettivo quando ce ne sono due.

Un bug istruttivo (capitato davvero)

Nel vincolo quicksum(x) + base[t] <= C Gurobi sposta la costante nel termine noto: il RHS memorizzato è C - base[t]. Chi scrive v.RHS = nuovaC sta allentando il vincolo sbagliato. Quando una sensitività non cambia nulla, sospettare del proprio codice prima che del modello.

Codice

Lo script completo del capitolo — dati, modello, soluzione, sensitività e figure — è python/lab10_ricarica_ev.py (riproducibile con python3 python/lab10_ricarica_ev.py dalla cartella python/).

Lo stesso codice è disponibile come notebook — notebooks/lab10_ricarica_ev.ipynb — che si apre in Colab dal badge in cima alla pagina e gira nel browser, senza installare niente.

Mostra lo script completo — lab10_ricarica_ev.py

"""Capitolo 10 — Ricarica intelligente di veicoli elettrici (LP / QP convesso).

Caso di studio: deposito aziendale con 6 furgoni elettrici da ricaricare
durante la notte; prezzi orari dell'energia; carico di base dell'edificio.

Contenuto:
  1. LP a costo minimo: la ricarica insegue le ore economiche
  2. Peak shaving: minimizzare il picco di prelievo (minimax)
  3. Profilo regolare (QP) e confronto multiobiettivo costo-picco
  4. Prezzi ombra: capacità di rete e fabbisogno energetico
"""
import gurobipy as gp
import numpy as np
import pandas as pd
from gurobipy import GRB

from stile import (ARANCIO, GRIGIO, ROSSO, TEAL, intestazione, plt, salva_dat, salva_dati,
                   salva_figura)

# ----------------------------------------------------------------------
# 1. DATI
# ----------------------------------------------------------------------
ore = list(range(24))                      # ora t = [t, t+1)
# prezzo €/kWh: alto di giorno e nel picco serale, basso di notte
prezzo = np.array([0.09, 0.08, 0.07, 0.07, 0.08, 0.10, 0.14, 0.18, 0.20, 0.19,
                   0.17, 0.16, 0.15, 0.15, 0.16, 0.18, 0.21, 0.24, 0.26, 0.24,
                   0.20, 0.15, 0.12, 0.10])
# carico di base dell'edificio (kW)
base = np.array([22, 20, 19, 19, 20, 24, 35, 48, 60, 63, 65, 64,
                 62, 61, 62, 64, 66, 68, 62, 55, 45, 36, 30, 25], dtype=float)

veicoli = [f"V{k}" for k in range(1, 7)]
# (ora arrivo, ora partenza, energia richiesta kWh, potenza max kW)
flotta = {
    "V1": (18, 7, 46, 11), "V2": (19, 6, 38, 11), "V3": (20, 8, 55, 22),
    "V4": (17, 6, 30, 7.4), "V5": (21, 7, 42, 11), "V6": (22, 8, 50, 22),
}
eta = 0.95            # rendimento di carica
C_rete = 120.0        # potenza massima prelevabile dal contatore (kW)

disp = {(v, t): 1 if (flotta[v][0] <= t or t < flotta[v][1]) else 0
        for v in veicoli for t in ore}      # finestre a cavallo della mezzanotte

salva_dati(pd.DataFrame({"ora": ore, "prezzo": prezzo, "carico_base": base}), "ev_prezzi_base")
salva_dati(pd.DataFrame([(v, *flotta[v]) for v in veicoli],
                        columns=["veicolo", "arrivo", "partenza", "energia_kWh", "pmax_kW"]),
           "ev_flotta")


def costruisci():
    m = gp.Model("ricarica_ev")
    m.Params.OutputFlag = 0
    x = m.addVars(veicoli, ore, name="x")       # potenza di carica (kW)
    for v in veicoli:
        for t in ore:
            x[v, t].UB = flotta[v][3] * disp[v, t]     # 0 se non collegato
    v_ene = m.addConstrs((eta * gp.quicksum(x[v, t] for t in ore) >= flotta[v][2]
                          for v in veicoli), name="energia")
    v_rete = m.addConstrs((gp.quicksum(x[v, t] for v in veicoli) + base[t] <= C_rete
                           for t in ore), name="rete")
    return m, x, v_ene, v_rete


def profilo(x):
    return np.array([sum(x[v, t].X for v in veicoli) for t in ore])


# ----------------------------------------------------------------------
# 2. LP COSTO MINIMO
# ----------------------------------------------------------------------
intestazione("LP: costo energetico minimo")
m, x, v_ene, v_rete = costruisci()
m.setObjective(gp.quicksum(prezzo[t] * x[v, t] for v in veicoli for t in ore), GRB.MINIMIZE)
m.optimize()
assert m.Status == GRB.OPTIMAL
prof_costo = profilo(x)
costo_min = m.ObjVal
picco_costo = (prof_costo + base).max()
print(f"Costo di ricarica: {costo_min:.2f} €   picco di prelievo: {picco_costo:.1f} kW "
      f"(limite {C_rete:.0f})")
print("\nPrezzi ombra del fabbisogno (costo marginale di 1 kWh in più per veicolo):")
for v in veicoli:
    print(f"  {v}: {v_ene[v].Pi:.4f} €/kWh")

# ----------------------------------------------------------------------
# 3. PEAK SHAVING (minimax) e PROFILO REGOLARE (QP)
# ----------------------------------------------------------------------
intestazione("Peak shaving: minimizzare il picco di prelievo")
mp, xp, _, _ = costruisci()
z = mp.addVar(name="picco")
mp.addConstrs((gp.quicksum(xp[v, t] for v in veicoli) + base[t] <= z for t in ore),
              name="def_picco")
mp.setObjective(z, GRB.MINIMIZE)
mp.optimize()
prof_picco = profilo(xp)
costo_picco = sum(prezzo[t] * prof_picco[t] for t in ore)
print(f"Picco minimo possibile: {mp.ObjVal:.1f} kW   costo: {costo_picco:.2f} € "
      f"(+{costo_picco - costo_min:.2f} € rispetto al costo minimo)")

intestazione("Compromesso: costo + rho · picco")
compromessi = []
for rho in [0, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0]:
    mc, xc, _, _ = costruisci()
    zc = mc.addVar(name="picco")
    mc.addConstrs((gp.quicksum(xc[v, t] for v in veicoli) + base[t] <= zc for t in ore))
    mc.setObjective(gp.quicksum(prezzo[t] * xc[v, t] for v in veicoli for t in ore)
                    + rho * zc, GRB.MINIMIZE)
    mc.optimize()
    cc = sum(prezzo[t] * xc[v, t].X for v in veicoli for t in ore)
    compromessi.append((rho, cc, zc.X))
    print(f"  rho = {rho:4.2f}: costo {cc:6.2f} €, picco {zc.X:6.1f} kW")
salva_dati(pd.DataFrame(compromessi, columns=["rho", "costo", "picco"]), "ev_compromessi")

# ----------------------------------------------------------------------
# 4. SENSITIVITÀ: capacità del contatore
# ----------------------------------------------------------------------
intestazione("Sensitività: capacità della connessione alla rete")
# attenzione: nel vincolo "somma x + base[t] <= C" Gurobi sposta la costante base[t]
# nel termine noto; il RHS memorizzato è C - base[t], quindi va aggiornato così:
for CC in [60, 65, 70, 80, 90, 120]:
    ms, xs_, _, vr = costruisci()
    for t in ore:
        vr[t].RHS = CC - base[t]
    ms.setObjective(gp.quicksum(prezzo[t] * xs_[v, t] for v in veicoli for t in ore),
                    GRB.MINIMIZE)
    ms.optimize()
    esito = f"costo {ms.ObjVal:6.2f} €" if ms.Status == GRB.OPTIMAL else "INAMMISSIBILE"
    print(f"  C_rete = {CC:3d} kW: {esito}")

# ----------------------------------------------------------------------
# 5. FIGURE (dati pgfplots + anteprima matplotlib)
# ----------------------------------------------------------------------
salva_dat(pd.DataFrame({"ora": ore, "prezzo_cent": prezzo * 100, "base": base,
                        "totcosto": base + prof_costo, "totpicco": base + prof_picco}),
          "cap10_profili")
salva_dat(pd.DataFrame(compromessi, columns=["rho", "costo", "picco"]), "cap10_frontiera")

fig, (ax1, ax2) = plt.subplots(2, 1, figsize=(8.2, 6.4), sharex=True)
ax1.bar(ore, prezzo * 100, color=GRIGIO, alpha=0.6)
ax1.set_ylabel("prezzo (c€/kWh)")
ax1.set_title("Prezzo orario dell'energia")
ax2.plot(ore, base, color=GRIGIO, ls="--", label="carico di base")
ax2.plot(ore, base + prof_costo, color=TEAL, lw=2, drawstyle="steps-mid",
         label="costo minimo")
ax2.plot(ore, base + prof_picco, color=ARANCIO, lw=2, drawstyle="steps-mid",
         label="peak shaving")
ax2.axhline(C_rete, color=ROSSO, ls=":", label=f"limite rete {C_rete:.0f} kW")
ax2.set_xlabel("ora del giorno"); ax2.set_ylabel("prelievo totale (kW)")
ax2.set_title("Profilo di prelievo: inseguire i prezzi crea un picco notturno")
ax2.legend(fontsize=8, ncol=2)
salva_figura(fig, "cap10_profili")

comp = pd.DataFrame(compromessi, columns=["rho", "costo", "picco"])
fig, ax = plt.subplots()
ax.plot(comp["picco"], comp["costo"], "-o", color=TEAL)
for _, r in comp.iterrows():
    ax.annotate(f"  $\\rho$={r['rho']:.2f}", (r["picco"], r["costo"]), fontsize=8)
ax.set_xlabel("picco di prelievo (kW)")
ax.set_ylabel("costo di ricarica (€)")
ax.set_title("Frontiera costo-picco: ridurre il picco costa poco all'inizio")
salva_figura(fig, "cap10_frontiera")

print("\nFatto: capitolo 10.")

Esercizi

\(e_1: 46 \to 47\) kWh: costo \(+0{,}0947 = 0{,}09/0{,}95\) (verificato).
V3 arriva alle 23: come cambiano costo e picco?
Profilo regolare QP con \(\gamma \sum_t (z_t - z_{t-1})^2\).
Frontiera costo-emissioni con intensità carbonica oraria \(g_t\).
Capacità minima ammissibile per bisezione: \(\tilde k = 68\) kW.
