Supply chain con congestione e sostenibilità
Classe: LP / NLP convesso · Script: python/lab05_supplychain.py
I prodotti attraversano una rete di stabilimenti, hub e mercati. Ogni tratta ha costo, capacità e impronta di CO₂. Come instradare i flussi al minimo costo? Cosa cambia penalizzando la congestione? Quanto deve valere la CO₂ perché le rotte "pulite" diventino convenienti?
Il problema a parole. Decidiamo quante unità far viaggiare su ogni tratta. L'obiettivo: minimo costo di trasporto. I vincoli: conservazione del flusso in ogni nodo e capacità delle tratte.
Modello
Dati (input del modello).
| Simbolo | Tipo | Significato |
|---|---|---|
| \(G = (N, A)\) | grafo diretto | nodi \(N\) e archi \(A \subseteq N \times N\); scriviamo \(\lvert N \rvert\) e \(\lvert A \rvert\) per il numero di nodi e di archi |
| \(b_i\) | \(\in \mathbb{Q}\) | saldo del nodo \(i \in N\): offerta se \(> 0\), domanda se \(< 0\), transito se \(= 0\) |
| \(u_{ij}\) | \(\in \mathbb{Q}_{> 0}\) | capacità dell'arco \((i,j) \in A\) (unità) |
| \(c_{ij}\) | \(\in \mathbb{Q}_{\ge 0}\) | costo di trasporto di un'unità sull'arco \((i,j)\) (€) |
| \(e_{ij}\) | \(\in \mathbb{Q}_{\ge 0}\) | emissioni per unità trasportata su \((i,j)\) (kg CO₂) |
Variabili decisionali. Introduciamo una variabile non negativa per ciascuno degli \(|A|\) archi:
Usando queste variabili, un modello LP per il problema è il seguente:
Descrizione della funzione obiettivo e dei vincoli:
- la funzione obiettivo lineare minimizza il costo totale di trasporto: ogni unità che attraversa l'arco \((i,j)\) paga il costo unitario \(c_{ij}\);
- i vincoli lineari di conservazione del flusso impongono che in ogni nodo ciò che esce meno ciò che entra sia pari al saldo \(b_i\) — positivo negli stabilimenti, negativo nei mercati, nullo negli hub (\(|N|\) vincoli lineari); la somma dei saldi su tutti i nodi deve essere \(\ge 0\), altrimenti il modello è inammissibile;
- i vincoli lineari di capacità assicurano che nessuna tratta trasporti più della propria capacità (\(|A|\) vincoli lineari);
- i vincoli di non negatività su \(x_{ij}\) definiscono le variabili del modello.
Varianti sull'obiettivo (i vincoli non cambiano):
dove \(\alpha \in \mathbb{Q}_{\ge 0}\) pesa la congestione e \(\tau \in \mathbb{Q}_{\ge 0}\) (€/kg) è il prezzo interno della CO₂.
Esempio a mano (due rotte)
100 unità; rotta 1: \(c_1 = 2\), \(u_1 = 80\); rotta 2: \(c_2 = 5\). L'LP riempie la rotta economica (\(x = (80, 20)\), costo 260 €). Con congestione (\(\alpha = 1\)) si eguagliano i costi marginali: \(2 + x_1/20 = 5 \Rightarrow x = (60, 40)\) — la rotta economica non viene più saturata.
Caso di studio

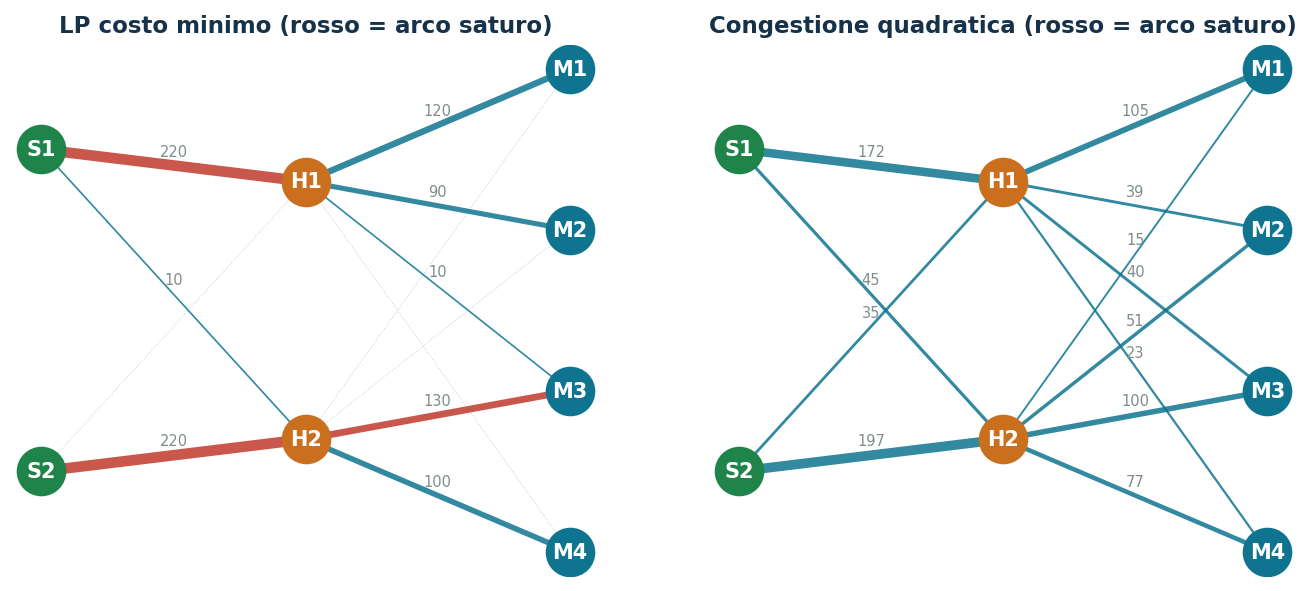

2 stabilimenti → 2 hub → 4 mercati, 12 archi; le tratte economiche sono "su strada"
(inquinanti), quelle care "su ferro" (pulite). Dati in dati/supplychain_archi.csv.
LP costo minimo : costo 3.385,00 EUR emissioni 2.730 kg utilizzo max 100%
archi saturi: S1->H1, S2->H2, H2->M3
prezzi ombra della domanda: M1 8,00 M2 9,50 M3 10,00 M4 10,50 EUR/unita'
costi ridotti archi a zero (soglia = SAObjLow):
S2->H1 +2,00 (soglia 5,00) H1->M4 +0,50 (soglia 5,50)
H2->M1 +4,50 (soglia 1,50) H2->M2 +1,00 (soglia 3,00) EUR/unita'
Congestione a=1: costo 3.702,81 EUR emissioni 2.530 kg utilizzo max 90%
Minimax : utilizzo massimo minimo possibile 58,4%
I prezzi ombra della domanda sono i costi marginali di servizio dei mercati: la base per accettare ordini e per i prezzi di trasferimento interni.
I costi ridotti degli archi non usati (x[a].RC) sono le loro soglie di
convenienza: S2→H1 (costo 7 €, RC +2) entrerebbe in soluzione solo sotto
7 − 2 = 5 €/unità — il numero da portare in una trattativa con il vettore; H1→M4 è
a un passo dall'uso (RC +0,50). Come sempre citiamo anche il range di validità
SAObjLow/Up: per una variabile a zero è \([\text{soglia}, +\infty)\) e la soglia è
proprio SAObjLow. Le variabili positive hanno costo ridotto nullo.

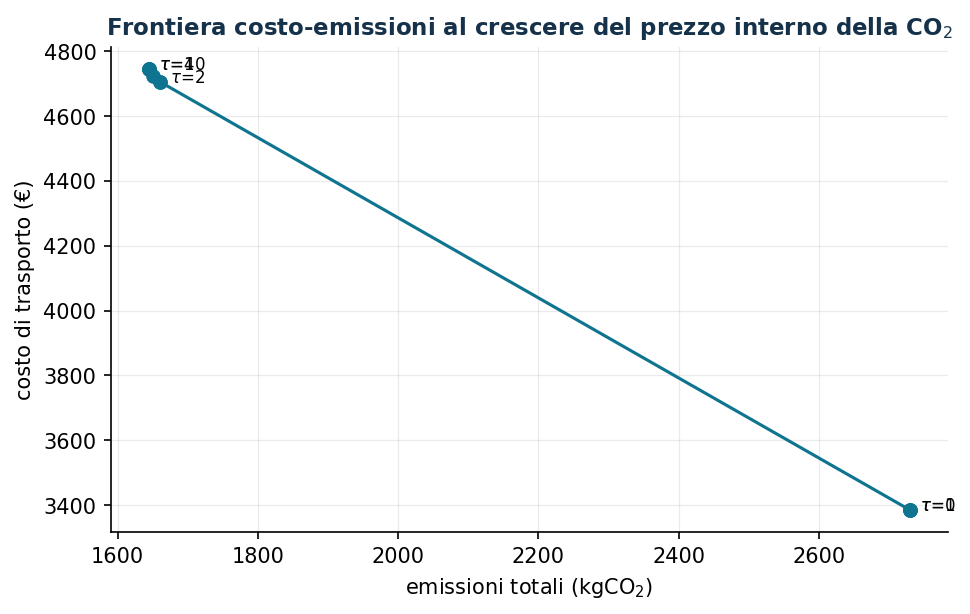

Sensitività: il prezzo della CO₂
tau = 0.0 ... 1.0 : costo 3385 emissioni 2730 (rotte su strada)
tau = 1.24 : costo 4025 emissioni 2173 (vertice intermedio)
tau = 1.26 : costo 4265 emissioni 1981
tau = 1.5 : costo 4705 emissioni 1661 (assetto "ferro")
tau = 4.0 e oltre : costo 4745 emissioni 1645 (stabile)
Le soluzioni degli LP stanno nei vertici: al crescere di \(\tau\) l'ottimo resta fermo su un vertice, poi salta al successivo. Fino a \(\tau = 1\) non cambia nulla, tra \(\tau = 1{,}0\) e \(\tau = 1{,}5\) la rete attraversa vertici intermedi (a \(\tau = 1{,}24\): 2173 kg) e il salto principale avviene esattamente a \(\tau = 1{,}25\) €/kg: sotto la soglia il prezzo interno della CO₂ non cambia le rotte, appena sopra ristruttura la rete in blocco. Il modello con congestione, strettamente convesso, si sposterebbe invece con continuità.
Minimax degenere
Il minimax "puro" (\(\min z\)) accetta qualunque instradamento con utilizzo \(\le \tilde z\), anche costosissimo: combinare sempre con il costo.
Codice
Lo script completo del capitolo — dati, modello, soluzione, sensitività e figure —
è python/lab05_supplychain.py
(riproducibile con python3 python/lab05_supplychain.py dalla cartella python/).
Lo stesso codice è disponibile come notebook — notebooks/lab05_supplychain.ipynb — che si apre in Colab dal badge in cima alla pagina e gira nel browser, senza installare niente.
Mostra lo script completo — lab05_supplychain.py
"""Capitolo 5 — Supply chain con congestione e sostenibilità (LP / NLP convesso).
Rete: 2 stabilimenti (S1, S2) → 2 hub (H1, H2) → 4 mercati (M1..M4).
Contenuto:
1. Flusso a costo minimo (LP) e prezzi ombra degli archi saturi
2. Congestione quadratica: i flussi si ripartiscono per evitare la saturazione
3. Prezzo interno della CO2 (tau): frontiera costo-emissioni
4. Minimax: minimizzare l'utilizzazione massima della rete
"""
import gurobipy as gp
import numpy as np
import pandas as pd
from gurobipy import GRB
from stile import (ARANCIO, GRIGIO, ROSSO, TEAL, VERDE, intestazione, plt, salva_dat,
salva_dati, salva_figura, salva_tikz)
# ----------------------------------------------------------------------
# 1. DATI
# ----------------------------------------------------------------------
offerta = {"S1": 260, "S2": 240} # capacità produttiva (unità)
domanda = {"M1": 120, "M2": 90, "M3": 140, "M4": 100} # domanda (unità); tot 450 < 500
# arco: (capacità U, costo unitario c €/u, emissioni e kgCO2/u)
# emissioni NON proporzionali ai costi: archi economici ma inquinanti (strada)
# e archi costosi ma puliti (ferrovia) — così il prezzo della CO2 sposta le rotte
archi = {
("S1", "H1"): (220, 4.0, 3.5),
("S1", "H2"): (180, 6.5, 1.2),
("S2", "H1"): (150, 7.0, 1.5),
("S2", "H2"): (220, 3.5, 4.0),
("H1", "M1"): (130, 3.0, 2.8),
("H1", "M2"): (100, 4.5, 1.0),
("H1", "M3"): (120, 5.0, 1.2),
("H1", "M4"): (90, 6.0, 1.0),
("H2", "M1"): (80, 6.0, 1.1),
("H2", "M2"): (90, 4.0, 2.5),
("H2", "M3"): (130, 3.5, 3.0),
("H2", "M4"): (110, 4.0, 2.4),
}
A = list(archi)
U = {a: archi[a][0] for a in A}
c = {a: archi[a][1] for a in A}
e = {a: archi[a][2] for a in A}
hub = ["H1", "H2"]
salva_dati(pd.DataFrame([(i, j, *archi[i, j]) for (i, j) in A],
columns=["da", "a", "capacita", "costo", "emissioni"]),
"supplychain_archi")
def costruisci(tau=0.0, congestione=0.0):
"""Modello di flusso. tau = prezzo CO2 (€/kg); congestione = peso alpha del termine
quadratico c_ij*x + alpha*c_ij*x^2/U (convesso)."""
m = gp.Model("supply_chain")
m.Params.OutputFlag = 0
x = m.addVars(A, name="x", ub=U)
v_off = m.addConstrs((x.sum(s, "*") <= offerta[s] for s in offerta), name="offerta")
m.addConstrs((x.sum("*", h) == x.sum(h, "*") for h in hub), name="transito")
v_dom = m.addConstrs((x.sum("*", k) == domanda[k] for k in domanda), name="domanda")
obj = gp.quicksum((c[a] + tau * e[a]) * x[a] for a in A)
if congestione > 0:
obj += gp.quicksum(congestione * c[a] * x[a] * x[a] / U[a] for a in A)
m.setObjective(obj, GRB.MINIMIZE)
return m, x, v_off, v_dom
def riassunto(x):
costo = sum(c[a] * x[a].X for a in A)
co2 = sum(e[a] * x[a].X for a in A)
util_max = max(x[a].X / U[a] for a in A)
return costo, co2, util_max
# ----------------------------------------------------------------------
# 2. LP BASE
# ----------------------------------------------------------------------
intestazione("LP: flusso a costo minimo")
m, x, v_off, v_dom = costruisci()
m.optimize()
assert m.Status == GRB.OPTIMAL
costo0, co20, util0 = riassunto(x)
print(f"Costo di trasporto: {costo0:,.2f} € emissioni: {co20:,.1f} kgCO2 "
f"utilizzo max archi: {util0:.0%}")
print("\nFlussi ottimi (unità) e utilizzo:")
for a in A:
if x[a].X > 1e-6:
print(f" {a[0]:>2} → {a[1]:<2}: {x[a].X:6.1f} / {U[a]:3d} ({x[a].X / U[a]:5.0%})"
+ (" ** saturo" if x[a].X > U[a] - 1e-6 else ""))
print("\nPrezzi ombra della domanda (costo marginale di servire un'unità in più):")
for k in domanda:
print(f" {k}: {v_dom[k].Pi:6.2f} €/unità")
print("\nCosti ridotti degli archi non usati (di quanto deve scendere il costo unitario"
"\ndell'arco perché entri nella soluzione ottima):")
for a in A:
if x[a].X < 1e-6:
print(f" {a[0]:>2} → {a[1]:<2}: costo {c[a]:4.1f} €, RC = {x[a].RC:+5.2f} € "
f"→ conveniente sotto {c[a] - x[a].RC:4.1f} €/unità")
salva_dati(pd.DataFrame([(a[0], a[1], x[a].X, x[a].X / U[a]) for a in A],
columns=["da", "a", "flusso", "utilizzo"]), "supplychain_flussi_lp")
# ----------------------------------------------------------------------
# 3. CONGESTIONE QUADRATICA
# ----------------------------------------------------------------------
intestazione("Congestione quadratica (alpha = 1)")
mc, xc, _, _ = costruisci(congestione=1.0)
mc.optimize()
costoc, co2c, utilc = riassunto(xc)
print(f"Costo di trasporto: {costoc:,.2f} € emissioni: {co2c:,.1f} kgCO2 "
f"utilizzo max archi: {utilc:.0%}")
print("Il termine quadratico ripartisce i flussi: meno archi saturi, costo lineare più alto.")
# ----------------------------------------------------------------------
# 4. PREZZO DELLA CO2: frontiera costo-emissioni
# ----------------------------------------------------------------------
intestazione("Frontiera costo-emissioni al variare del prezzo CO2")
taus = [0, 0.5, 1, 1.5, 2, 3, 4, 6, 8, 10]
frontiera = []
for tau in taus:
mt, xt, _, _ = costruisci(tau=tau)
mt.optimize()
ct, et, ut = riassunto(xt)
frontiera.append((tau, ct, et))
print(f" tau = {tau:4.1f} €/kg: costo trasporto {ct:8.2f} €, emissioni {et:7.1f} kg")
front = pd.DataFrame(frontiera, columns=["tau", "costo", "emissioni"])
salva_dati(front, "supplychain_frontiera_co2")
# ----------------------------------------------------------------------
# 5. MINIMAX: utilizzo massimo minimo
# ----------------------------------------------------------------------
intestazione("Minimax: minima utilizzazione massima della rete")
mm, xm, _, _ = costruisci()
z = mm.addVar(name="z")
mm.addConstrs((xm[a] / U[a] <= z for a in A), name="carico")
mm.setObjective(z, GRB.MINIMIZE)
mm.optimize()
print(f"Utilizzo massimo minimo possibile: {mm.ObjVal:.1%} "
f"(LP a costo minimo: {util0:.0%}, congestione: {utilc:.0%})")
# ----------------------------------------------------------------------
# 6. FIGURE (TikZ generato + dati pgfplots + anteprima matplotlib)
# ----------------------------------------------------------------------
pos = {"S1": (0, 1), "S2": (0, -1), "H1": (1, 0.8), "H2": (1, -0.8),
"M1": (2, 1.5), "M2": (2, 0.5), "M3": (2, -0.5), "M4": (2, -1.5)}
salva_dat(front, "cap05_frontiera_co2")
def tikz_rete(xx, titolo):
"""Genera il codice TikZ della rete con i flussi della soluzione xx."""
sx, sy = 3.4, 1.15 # scala orizzontale e verticale
r = []
r.append(f"% Rete della soluzione: {titolo} (generato da lab05_supplychain.py)")
r.append("\\begin{tikzpicture}[>=stealth,")
r.append(" nodo/.style={circle, draw=none, text=white, font=\\bfseries\\small,")
r.append(" minimum size=8mm, inner sep=0pt}]")
for a in A:
(x1, y1), (x2, y2) = pos[a[0]], pos[a[1]]
f = xx[a].X
if f > 1e-6:
saturo = f > U[a] - 1e-6
colore = "rossomattone" if saturo else "teal"
spess = 0.4 + 1.6 * f / max(U.values())
r.append(f" \\draw[{colore}, line width={spess:.2f}pt] "
f"({x1 * sx:.2f},{y1 * sy:.2f}) -- ({x2 * sx:.2f},{y2 * sy:.2f})")
r.append(f" node[midway, above, sloped, font=\\tiny, text=black!60] "
f"{{{f:.0f}}};")
else:
r.append(f" \\draw[black!25, densely dotted, line width=0.4pt] "
f"({x1 * sx:.2f},{y1 * sy:.2f}) -- ({x2 * sx:.2f},{y2 * sy:.2f});")
stile_nodo = {"S": "verde", "H": "arancio", "M": "teal"}
for nn, (px, py) in pos.items():
r.append(f" \\node[nodo, fill={stile_nodo[nn[0]]}] at ({px * sx:.2f},{py * sy:.2f}) "
f"{{{nn}}};")
r.append(f" \\node[font=\\small\\bfseries, text=blunotte] at ({sx:.2f},{2.0 * sy:.2f}) "
f"{{{titolo}}};")
r.append("\\end{tikzpicture}")
return "\n".join(r)
salva_tikz(tikz_rete(x, "LP a costo minimo"), "cap05_rete_lp")
salva_tikz(tikz_rete(xc, "Congestione quadratica"), "cap05_rete_congestione")
fig, assi = plt.subplots(1, 2, figsize=(11, 4.6))
for ax, (xx, titolo) in zip(assi, [(x, "LP costo minimo"), (xc, "Congestione quadratica")]):
for a in A:
(x1, y1), (x2, y2) = pos[a[0]], pos[a[1]]
f = xx[a].X
if f > 1e-6:
colore = ROSSO if f > U[a] - 1e-6 else TEAL
ax.plot([x1, x2], [y1, y2], color=colore, lw=0.6 + 4.5 * f / max(U.values()),
alpha=0.85, zorder=1)
ax.annotate(f"{f:.0f}", ((x1 + x2) / 2, (y1 + y2) / 2 + 0.06),
fontsize=7, color=GRIGIO, ha="center")
else:
ax.plot([x1, x2], [y1, y2], color=GRIGIO, lw=0.5, ls=":", alpha=0.4, zorder=0)
for n, (px, py) in pos.items():
col = VERDE if n.startswith("S") else (ARANCIO if n.startswith("H") else TEAL)
ax.scatter([px], [py], s=520, color=col, zorder=2)
ax.annotate(n, (px, py), color="white", weight="bold", ha="center", va="center", zorder=3)
ax.set_title(titolo + " (rosso = arco saturo)")
ax.axis("off")
salva_figura(fig, "cap05_reti")
fig, ax = plt.subplots()
ax.plot(front["emissioni"], front["costo"], "-o", color=TEAL)
for _, r in front.iterrows():
if r["tau"] in (0, 1, 2, 4, 10):
ax.annotate(f" $\\tau$={r['tau']:.0f}", (r["emissioni"], r["costo"]), fontsize=8)
ax.set_xlabel("emissioni totali (kgCO$_2$)")
ax.set_ylabel("costo di trasporto (€)")
ax.set_title("Frontiera costo-emissioni al crescere del prezzo interno della CO$_2$")
salva_figura(fig, "cap05_frontiera_co2")
print("\nFatto: capitolo 5.")
Esercizi
- Verificare per perturbazione i prezzi ombra di M4 e dell'arco H2→M3 (quest'ultimo è saturo ma degenere: duale nullo).
- Hub H2 al 50%: quanto costa il guasto? (+542,50 €) Quali mercati soffrono?
- Riprodurre la soglia \(\tau = 1{,}25\) e identificare gli archi che cambiano.
- Vincolo \(\sum e_{ij} x_{ij} \le 2000\) kg: verificare che il duale coincide con il \(\tau\) di soglia.
- Barriera \(\alpha x/(u - x)\) al posto della congestione quadratica: confrontare.
