Libri fra scaffali
Classe: MILP · Legami: variabile di massimo (forma disaggregata) · Script: python/fam10_9_scaffali.py
Difficoltà: ★★★★☆ · Tempo: 45–60 min
Problema 10.9
Una biblioteca deve sistemare \(n \in \mathbb{Z}_{\ge 1}\) libri su degli scaffali. Ogni libro \(b \in \{1, 2, \dots, n\}\) ha larghezza \(w_b \in \mathbb{Z}_{\ge 1}\) e altezza \(h_b \in \mathbb{Z}_{\ge 1}\). Sono disponibili \(m \in \mathbb{Z}_{\ge 1}\) scaffali, ciascuno di larghezza massima \(c \in \mathbb{Q}_{>0}\). Ogni libro va assegnato a esattamente uno scaffale, e la larghezza complessiva dei libri su uno scaffale non può superare \(c\). L'altezza di uno scaffale è quella del libro più alto che vi si trova. La biblioteca vuole minimizzare la somma delle altezze degli scaffali.
Il problema a parole. Decidiamo su quale scaffale va ogni libro. L'obiettivo: somma delle altezze minima (è il legno che si risparmia). I vincoli: ogni libro su uno scaffale solo, e nessuno scaffale più largo di \(c\).
Modello
Variabili. \(x_{bs} \in \{0,1\}\) vale \(1\) se il libro \(b\) va sullo scaffale \(s\); \(y_s \ge 0\) è l'altezza dello scaffale \(s\).
Descrizione. L'obiettivo è l'altezza complessiva degli scaffali. I vincoli di assegnamento, uno per libro, dicono che ogni libro sta su esattamente uno scaffale. I vincoli di larghezza, uno per scaffale, sono la capacità. I vincoli di altezza, uno per coppia libro–scaffale, spingono \(y_s\) sopra quella di ogni libro sistemato su quello scaffale.
Il legame fra le variabili
I vincoli di altezza dicono \(y_s \ge h_b\, x_{bs}\): se il libro \(b\) sta sullo scaffale \(s\) allora \(y_s \ge h_b\), altrimenti non dicono nulla (\(y_s \ge 0\)). Nessuno impone l'uguaglianza; la impone l'obiettivo di minimo, che spinge ogni \(y_s\) al più piccolo valore ammesso, cioè l'altezza del libro più alto presente. È la tecnica della variabile di massimo in forma disaggregata.
Il modello in gurobipy
m = gp.Model("scaffali")
x = m.addVars(n, ms, vtype=GRB.BINARY, name="x")
y = m.addVars(ms, name="y")
m.setObjective(y.sum(), GRB.MINIMIZE)
m.addConstrs((x.sum(b, "*") == 1 for b in range(n)), name="libro")
m.addConstrs((gp.quicksum(w[b] * x[b, s] for b in range(n)) <= c
for s in range(ms)), name="larghezza")
m.addConstrs((-h[b] * x[b, s] + y[s] >= 0 for b in range(n) for s in range(ms)),
name="altezza")
L'istanza
\(n = 4\) libri, \(m = 2\) scaffali, \(c = 10\).
| \(b=1\) | \(b=2\) | \(b=3\) | \(b=4\) | |
|---|---|---|---|---|
| \(w_b\) | 3 | 5 | 4 | 6 |
| \(h_b\) | 8 | 5 | 7 | 4 |
La larghezza totale dei libri è \(18\), la capacità complessiva \(2 \cdot 10 = 20\).
Il modello scritto sui dati dell'istanza:
Euristica costruttiva: due ordini, due esiti
La regola è first-fit: ogni libro sul primo scaffale in cui entra. Come nel problema 10.8 l'ordine cambia tutto — ma qui, in un ordine, l'euristica fallisce.
- (a) Ordine per altezza decrescente (\(1, 3, 2, 4\)). Libro 1 (largo 3) sullo scaffale 1; libro 3 (largo 4) sullo scaffale 1, che arriva a \(7\); libro 2 (largo 5) sullo scaffale 2. Resta il libro 4, largo \(6\): sullo scaffale 1 ci sono \(3\) di residuo, sul 2 ce ne sono \(5\). L'euristica fallisce.
- (b) Ordine per larghezza decrescente (\(4, 2, 3, 1\)). Libro 4 sullo scaffale 1; libro 2 sullo scaffale 2; libro 3 sullo scaffale 1, che arriva a \(10\); libro 1 sullo scaffale 2, che arriva a \(8\). Altezze \(\max(4, 7) = 7\) e \(\max(5, 8) = 8\), somma \(15\).
L'ordine giusto dipende dal vincolo, non dall'obiettivo
L'ordine per altezza decrescente è quello suggerito dall'obiettivo, ma il vincolo che può rendere infattibile un inserimento è la larghezza: è su quella che va ordinato. È la stessa logica del first-fit decreasing per il bin packing, dove si ordina per dimensione e non per valore. Un'euristica costruttiva che può fallire non è di per sé sbagliata — basta prevedere il caso e cambiare ordine — ma va detto esplicitamente, perché un'euristica «che a volte non restituisce niente» non fornisce alcun bound.
Rilassamento LP e duale: il bound duale
Si associano \(\alpha_b\) libera all'assegnamento, \(\beta_s \le 0\) alla larghezza (verso \(\le\) in un minimo) e \(\gamma_{bs} \ge 0\) all'altezza.
Lo stesso duale, scritto sui dati dell'istanza:
Descrizione. \(\alpha_b\) è il valore del libro \(b\), \(\beta_s\) il prezzo (non positivo) della larghezza dello scaffale \(s\) e \(\gamma_{bs}\) il prezzo del legame «l'altezza dello scaffale \(s\) copre il libro \(b\)». L'obiettivo valuta i libri e la larghezza disponibile. Il primo gruppo di vincoli sono le colonne delle \(y_s\): l'altezza dello scaffale \(s\) costa \(1\) nell'obiettivo primale, e i prezzi dei legami che la spingono verso l'alto non possono valere di più. Il secondo sono le colonne delle \(x_{bs}\): mettere il libro \(b\) sullo scaffale \(s\) soddisfa il suo vincolo di assegnamento, occupa \(w_b\) di larghezza e costringe l'altezza a salire fino a \(h_b\); il saldo non può essere positivo.
Ricetta. Si pone \(\beta = 0\) (la larghezza non si valuta) e si concentra tutto il peso \(\gamma\) sul libro più alto, il \(1\) con \(h_1 = 8\): \(\bar\gamma_{1s} = 1\) per ogni \(s\) e \(\bar\gamma_{bs} = 0\) altrove. Il primo gruppo diventa \(1 \le 1\); il secondo dà \(\alpha_1 \le 8\) e \(\alpha_b \le 0\) per \(b \ne 1\). Con \(\bar\alpha_1 = 8\) il valore è \(\mathit{LB} = 8\): lo scaffale che ospita il libro più alto è alto almeno quanto lui.
Un bound combinatorio più forte
La larghezza totale dei libri è \(18\) e ogni scaffale ne regge \(10\): servono almeno \(\lceil 18/10 \rceil = 2\) scaffali non vuoti. Uno di essi ospita il libro più alto e misura almeno \(8\); l'altro contiene almeno un libro, quindi misura almeno \(\min_{b \ne 1} h_b = 4\). Sommando,
meglio del bound duale \(8\). Anche qui il salto viene dall'interezza: il rilassamento può mettere metà libro su ciascuno scaffale e pagare metà altezza due volte, cioè in totale ancora \(8\).

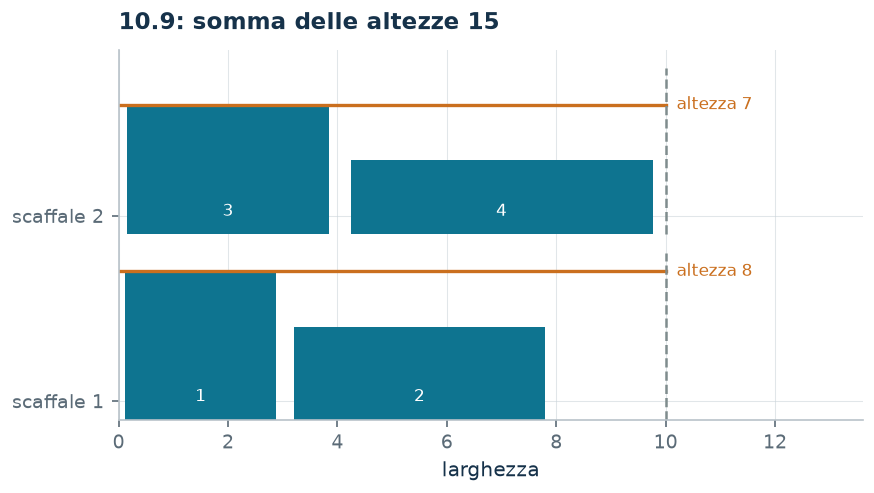

Soluzione ottima
| libri | larghezza | altezza | |
|---|---|---|---|
| scaffale 1 | 1, 2 | 8 su 10 | 8 |
| scaffale 2 | 3, 4 | 10 su 10 | 7 |
| \(LB\) (combinatorio) | \(z(\mathit{LP})\) | \(z(\mathit{LP}^+)\) | \(z(\mathit{MILP})\) | \(UB\) (euristica) | gap dell'euristica |
|---|---|---|---|---|---|
| 12 | 8 | 8 | 15 | 15 | \(0\%\) |
Il gap dell'euristica è nullo: la first-fit per larghezza decrescente trova l'ottimo. Il gap certificato, prima di risolvere il MILP, è \((15-12)/15 = 20\%\).
Considerazioni aggiuntive
- Il problema è una variante del bin packing in cui il costo di un contenitore non è fisso ma dipende dal contenuto. È noto come bin packing with item fragmentation oppure, nella letteratura sui magazzini, come shelf space allocation.
- Il modello ha una simmetria fastidiosa: scambiando i due scaffali si ottiene la stessa soluzione con valore uguale. Su istanze più grandi conviene romperla, per esempio imponendo \(y_1 \ge y_2 \ge \dots \ge y_m\).
- La forma disaggregata usa \(n\,m\) vincoli. La forma aggregata con big-M, \(y_s \ge h_b - M(1 - x_{bs})\), ne userebbe altrettanti ed è più debole: qui la disaggregata non costa nulla ed è preferibile.
Domande di modellazione aggiuntive
10.9.1 — Un terzo scaffale
La biblioteca compra un terzo scaffale, largo come gli altri. Qual è il nuovo ottimo?
Una variante svolta: scaffali più larghi
Gli scaffali sono larghi \(12\) invece di \(10\).
Cambia solo il dato \(c\). L'ottimo scende da \(15\) a \(12\). Con scaffali larghi \(12\) diventa ammissibile la disposizione \(\{1, 2, 3\}\) sul primo scaffale (larghezza \(3 + 5 + 4 = 12\), altezza \(\max(8,5,7) = 8\)) e \(\{4\}\) sul secondo (larghezza \(6\), altezza \(4\)), per una somma di \(8 + 4 = 12\). Si noti che il bound combinatorio costruito sopra, \(\min_b h_b\) più l'altezza del libro più alto, vale ancora \(8 + 4 = 12\) e qui è esatto: i tre libri più bassi stanno tutti sullo stesso scaffale di quello più alto, e il quarto resta da solo.
La larghezza non entra nel certificato duale: la ricetta mette tutto il peso \(\gamma\) sul libro più alto — il \(1\), alto \(8\) — perché qualunque scaffale lo ospiti deve essere alto almeno quanto lui, e il bound duale resta \(8\). Serve anche qui l'argomento combinatorio del problema base: la larghezza totale è \(18\) e uno scaffale ne regge \(12\), quindi gli scaffali non vuoti restano almeno due, uno alto almeno \(8\) e l'altro almeno \(4\), cioè \(\lb = 12\). Cambia l'euristica: il first-fit per larghezza decrescente adesso incastra i quattro libri su due scaffali alti \(5\) e \(8\) e scende da \(15\) a \(13\); l'ottimo da \(15\) a \(12\), e il bound lo certifica.
| valore | che cos'è | |
|---|---|---|
| \(\mathit{UB}\) | \(13\) | soluzione euristica |
| \(\mathit{LB}\) | \(12\) | scaffali usati e altezze minime |
| \(z(\mathit{LP})\) | \(8\) | rilassamento senza i bound |
| \(z(\mathit{LP}^+)\) | \(8\) | rilassamento con i bound |
| \(z(\mathit{MILP})\) | \(12\) | ottimo del MILP |
Codice
Script completo —
python/fam10_9_scaffali.py
(riproducibile con python3 python/fam10_9_scaffali.py dalla cartella
python/). Notebook —
notebooks/fam10_9_scaffali.ipynb
— che si apre in Colab dal badge in cima alla pagina.
Mostra lo script completo — python/fam10_9_scaffali.py (240 righe)
"""Problema 10.9 -- Libri sugli scaffali: minimizzare la somma delle altezze.
Assegnamento con capacita' (la larghezza dello scaffale) e una variabile di
massimo per scaffale (tecnica 3.5): l'altezza di uno scaffale e' quella del libro
piu' alto che vi si trova. Serve anche a mostrare che l'ordine con cui l'euristica
guarda gli oggetti puo' portarla in un vicolo cieco.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB
from mip import (ammissibile, dualita_forte, due_rilassamenti, frazione,
nuovo_modello, registra_bound, rilassamenti, risolvi, valuta)
from stile import ARANCIO, BLU, GRIGIO, TEAL, intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello
R = range
# ---------- 1. MODELLO E ISTANZA ----------
intestazione("10.9 Libri sugli scaffali: minimizzare la somma delle altezze")
w4 = [3, 5, 4, 6] # larghezza dei libri
h4 = [8, 5, 7, 4] # altezza dei libri
c4 = 10 # larghezza di ogni scaffale
n4, m4 = len(w4), 2 # libri e scaffali
salva_dati(pd.DataFrame({"libro": R(1, n4 + 1), "larghezza": w4, "altezza": h4}),
"fam10_9_dati")
print(f" Larghezza totale dei libri: {sum(w4)}; capacita' complessiva: {m4} * {c4} = "
f"{m4 * c4}.")
def modello_4(w, h, c, m):
n = len(w)
mod = nuovo_modello("scaffali")
x = mod.addVars(n, m, vtype=GRB.BINARY, name="x")
y = mod.addVars(m, name="y") # altezza dello scaffale
mod.setObjective(y.sum(), GRB.MINIMIZE)
mod.addConstrs((x.sum(b, "*") == 1 for b in R(n)), name="libro")
mod.addConstrs((gp.quicksum(w[b] * x[b, s] for b in R(n)) <= c for s in R(m)),
name="larghezza")
mod.addConstrs((y[s] - h[b] * x[b, s] >= 0 for b in R(n) for s in R(m)), name="altezza")
return mod, x, y
def duale_4(w, h, c, m):
"""max sum_b alpha_b + c sum_s beta_s con beta_s <= 0 e gamma >= 0,
colonna di x_bs: alpha_b + w_b beta_s - h_b gamma_bs <= 0,
colonna di y_s: sum_b gamma_bs <= 1."""
n = len(w)
dl = nuovo_modello("duale_scaffali")
alpha = dl.addVars(n, lb=-GRB.INFINITY, name="alpha")
beta = dl.addVars(m, lb=-GRB.INFINITY, ub=0.0, name="beta")
gamma = dl.addVars(n, m, name="gamma")
dl.setObjective(alpha.sum() + c * beta.sum(), GRB.MAXIMIZE)
dl.addConstrs((gamma.sum("*", s) <= 1 for s in R(m)), name="rcy")
dl.addConstrs((alpha[b] + w[b] * beta[s] - h[b] * gamma[b, s] <= 0
for b in R(n) for s in R(m)), name="rcx")
return dl
m4mod, x4, y4 = modello_4(w4, h4, c4, m4)
salva_modello(m4mod, "fam10_9_primale")
# ---------- 2. IL RILASSAMENTO LP ----------
zlp4, zlp4r, _ = rilassamenti(m4mod)
# ---------- 3. IL DUALE DEL RILASSAMENTO (LOWER BOUND) ----------
dl4 = duale_4(w4, h4, c4, m4)
salva_modello(dl4, "fam10_9_duale")
# ricetta: beta = 0, e si concentra tutto il "peso" gamma sul libro piu' alto
alto = max(R(n4), key=lambda b: h4[b])
mano = ({f"gamma[{alto},{s}]": 1.0 for s in R(m4)}
| {f"alpha[{alto}]": float(h4[alto])})
lb_lp, viol = valuta(dl4, mano)
assert viol <= 1e-9, viol
print(f" Duale a mano: beta = 0, gamma_bs = 1 solo per il libro piu' alto (il {alto + 1}, alto")
print(f" {h4[alto]}) e alpha uguale a {h4[alto]} su quel libro, zero sugli altri. I vincoli")
print(f" duali diventano {h4[alto]} <= {h4[alto]} e 0 <= 0 -> lb = {frazione(lb_lp)}.")
print(" E' l'osservazione ovvia: lo scaffale che ospita il libro piu' alto e' alto almeno")
print(f" quanto lui, quindi la somma delle altezze e' almeno {h4[alto]}.")
dualita_forte(dl4, zlp4)
# ---------- 4. EURISTICA COSTRUTTIVA (UPPER BOUND) ----------
def first_fit(w, h, c, m, ordine, etichetta):
"""Ogni libro sul primo scaffale in cui entra; se non entra da nessuna parte
l'euristica fallisce, e restituisce None."""
n = len(w)
dove, residuo, passi = {}, [c] * m, []
for b in ordine:
posti = [s for s in R(m) if residuo[s] >= w[b]]
if not posti:
passi.append(f"libro {b + 1} (largo {w[b]}): non entra in nessuno scaffale "
f"(residui {residuo}) -> l'euristica fallisce")
print(f" {etichetta}")
for k, riga in enumerate(passi, 1):
print(f" Passo {k}. {riga}")
return None, None, passi
s = posti[0]
dove[b] = s
residuo[s] -= w[b]
passi.append(f"libro {b + 1} (largo {w[b]}, alto {h[b]}) sullo scaffale {s + 1}; "
f"residui {residuo}")
altezze = [max((h[b] for b in R(n) if dove[b] == s), default=0) for s in R(m)]
print(f" {etichetta}")
for k, riga in enumerate(passi, 1):
print(f" Passo {k}. {riga}")
print(f" altezze degli scaffali {altezze}, somma {sum(altezze)}")
return dove, altezze, passi
ordine_h = sorted(R(n4), key=lambda b: (-h4[b], b))
dove_h, alt_h, _ = first_fit(w4, h4, c4, m4, ordine_h,
"Ordine per altezza decrescente (libri 1, 3, 2, 4):")
assert dove_h is None, "su questa istanza l'ordine per altezza deve incastrarsi"
print(" L'ordine per altezza non tiene conto delle larghezze e si blocca. Il criterio giusto")
print(" per un vincolo di capacita' e' la larghezza.")
ordine_w = sorted(R(n4), key=lambda b: (-w4[b], b))
dove_w, alt_w, _ = first_fit(w4, h4, c4, m4, ordine_w,
"Ordine per larghezza decrescente (libri 4, 2, 3, 1):")
ub4 = sum(alt_w)
sol_eur = {f"x[{b},{dove_w[b]}]": 1 for b in R(n4)} | {f"y[{s}]": alt_w[s] for s in R(m4)}
assert ammissibile(m4mod, sol_eur), sol_eur
print(f" ub = {frazione(ub4)}")
# ---------- 5. UN BOUND COMBINATORIO PIU' FORTE ----------
intestazione("10.9 Il bound combinatorio: gli scaffali usati sono almeno due")
usati = -(-sum(w4) // c4) # divisione intera per eccesso
print(f" La larghezza totale e' {sum(w4)} e ogni scaffale ne regge {c4}: servono almeno")
print(f" ceil({sum(w4)} / {c4}) = {usati} scaffali non vuoti.")
altre = sorted(h4[b] for b in R(n4) if b != alto)
lb4 = h4[alto] + min(altre)
print(f" Uno di essi ospita il libro piu' alto e misura almeno {h4[alto]}; l'altro contiene")
print(f" almeno un libro, quindi misura almeno {min(altre)}, la minima altezza restante.")
print(f" lb = {h4[alto]} + {min(altre)} = {frazione(lb4)}, meglio del bound duale "
f"{frazione(lb_lp)}.")
salva_dati(pd.DataFrame([{"argomento": "duale del rilassamento LP", "bound": lb_lp},
{"argomento": "scaffali usati e altezze minime", "bound": lb4}]),
"fam10_9_argomento")
# ---------- 6. OTTIMO DEL MILP ----------
z4 = risolvi(m4mod)
for s in R(m4):
libri = [b + 1 for b in R(n4) if x4[b, s].X > 0.5]
largh = sum(w4[b] for b in R(n4) if x4[b, s].X > 0.5)
print(f" Scaffale {s + 1}: libri {libri}, larghezza {largh}/{c4}, altezza "
f"{frazione(y4[s].X)}")
riga = registra_bound("4 scaffali", ub4, lb4, zlp4, zlp4r, z4)
salva_dati(pd.DataFrame([riga]), "fam10_9_bound")
assert lb4 <= z4 <= ub4 + 1e-9
# ---------- 7. DOMANDE DI MODELLAZIONE AGGIUNTIVE ----------
varianti = {}
def variante(nome, m):
z = risolvi(m)
print(f" {nome:70s} z = {frazione(z)}")
return z
# 4a: uno scaffale in piu'
m, x, y = modello_4(w4, h4, c4, 3)
varianti["4a"] = variante("4a. La biblioteca compra un terzo scaffale (m = 3)", m)
print(" l'ottimo non cambia: uno scaffale vuoto ha altezza zero e non costa nulla, ma")
print(" spezzare i libri su tre scaffali fa pagare tre altezze invece di due.")
# 4b: scaffali piu' larghi
m, x, y = modello_4(w4, h4, 12, m4)
varianti["4b"] = variante("4b. Gli scaffali sono larghi 12 invece di 10", m)
salva_dati(pd.DataFrame({"variante": list(varianti), "z": list(varianti.values())}),
"fam10_9_varianti")
# ---------- 8. IL SANDWICH SULLA VARIANTE 4b ----------
intestazione("10.9b Il sandwich sulla variante: scaffali larghi 12 invece di 10")
C4B = 12
# Cambia la larghezza degli scaffali, non la struttura: stesso modello, stesso
# duale, stessa ricetta.
m4b, x4b, y4b = modello_4(w4, h4, C4B, m4)
salva_modello(m4b, "fam10_9b_primale")
dl4b = duale_4(w4, h4, C4B, m4)
salva_modello(dl4b, "fam10_9b_duale")
# -- euristica ammissibile: first-fit per larghezza decrescente, con il nuovo c --
ordine_4b = sorted(R(n4), key=lambda b: (-w4[b], b))
dove_4b, alt_4b, _ = first_fit(w4, h4, C4B, m4, ordine_4b,
f"Ordine per larghezza decrescente, scaffali da {C4B}:")
assert dove_4b is not None, "con scaffali piu' larghi il first-fit deve riuscire"
ub4b = sum(alt_4b)
sol_4b = ({f"x[{b},{dove_4b[b]}]": 1 for b in R(n4)}
| {f"y[{s}]": alt_4b[s] for s in R(m4)})
assert ammissibile(m4b, sol_4b), "la soluzione euristica della variante deve essere ammissibile"
print(f" ub = {frazione(ub4b)}")
# -- certificato duale: la stessa ricetta, tutto il peso sul libro piu' alto --
alto_4b = max(R(n4), key=lambda b: h4[b])
mano_4b = ({f"gamma[{alto_4b},{s}]": 1.0 for s in R(m4)}
| {f"alpha[{alto_4b}]": float(h4[alto_4b])})
lb4b, viol_4b = valuta(dl4b, mano_4b)
assert viol_4b <= 1e-9, viol_4b
print(f"Soluzione duale a mano: beta = 0 e tutto il peso gamma sul libro piu' alto (il")
print(f" {alto_4b + 1}, alto {h4[alto_4b]}), come nel problema base: qualunque scaffale lo")
print(" ospiti deve essere alto almeno quanto lui. La larghezza non entra nel certificato,")
print(f" e infatti il bound duale non cambia: lb = {frazione(lb4b)}.")
zlp4b, zlp4br, _ = due_rilassamenti(m4b, dl4b)
# -- bound combinatorio: lo stesso argomento del problema base, sulla larghezza nuova --
usati_4b = -(-sum(w4) // C4B)
altre_4b = sorted(h4[b] for b in R(n4) if b != alto_4b)
comb_4b = h4[alto_4b] + min(altre_4b)
print(f" La larghezza totale e' {sum(w4)} e ogni scaffale ne regge {C4B}: servono ancora")
print(f" almeno ceil({sum(w4)} / {C4B}) = {usati_4b} scaffali non vuoti. Uno ospita il libro")
print(f" piu' alto e misura almeno {h4[alto_4b]}, l'altro almeno {min(altre_4b)}:")
print(f" lb = {h4[alto_4b]} + {min(altre_4b)} = {frazione(comb_4b)}, meglio del bound duale.")
lb4b_usato = max(lb4b, comb_4b)
z4b_val = risolvi(m4b)
riga_4b = registra_bound("4b scaffali larghi 12", ub4b, lb4b_usato, zlp4b, zlp4br, z4b_val,
certificato="scaffali usati e altezze minime")
salva_dati(pd.DataFrame([riga_4b]), "fam10_9b_bound")
assert lb4b_usato <= z4b_val <= ub4b + 1e-9
# ---------- 9. FIGURA ----------
fig, ax = plt.subplots(figsize=(6.4, 3.2))
for s in R(m4):
sx = 0.0
for b in R(n4):
if x4[b, s].X > 0.5:
ax.bar(sx + w4[b] / 2, h4[b], w4[b] * 0.92, bottom=s * 10, color=TEAL)
ax.annotate(str(b + 1), (sx + w4[b] / 2, s * 10 + 1), ha="center", fontsize=8,
color="white")
sx += w4[b]
ax.plot([0, c4], [s * 10 + y4[s].X, s * 10 + y4[s].X], color=ARANCIO, lw=1.6)
ax.annotate(f"altezza {frazione(y4[s].X)}", (c4 + 0.2, s * 10 + y4[s].X), fontsize=8,
va="center", color=ARANCIO)
ax.plot([c4, c4], [s * 10, s * 10 + 9], color=GRIGIO, ls="--", lw=1.2)
ax.set_xlim(0, c4 + 3.6)
ax.set_yticks([1, 11])
ax.set_yticklabels(["scaffale 1", "scaffale 2"])
ax.set_xlabel("larghezza")
ax.set_title(f"10.9: somma delle altezze {frazione(z4)}")
salva_figura(fig, "cap10_scaffali_ottimo")
print("Fine.")
