Brani fra CD
Classe: MILP · Legami: variabile di massimo e di minimo · Script: python/fam10_8_cd.py
Difficoltà: ★★★☆☆ · Tempo: 45–60 min
Problema 10.8
Una casa discografica pubblica una raccolta di \(n \in \mathbb{Z}_{\ge 1}\) brani. Per ogni brano \(i \in \{1, 2, \dots, n\}\), il valore \(d_i \in \mathbb{Q}_{\ge 1}\) è la durata in minuti. La raccolta va distribuita su \(m \in \mathbb{Z}_{\ge 1}\) compact disc; ogni brano va assegnato a esattamente un CD, e ogni CD \(j \in \{1, 2, \dots, m\}\) deve contenere almeno \(w_j \in \mathbb{Z}_{\ge 1}\) brani. La casa discografica vuole minimizzare la differenza fra la durata complessiva del CD più lungo e quella del più corto.
Il problema a parole. Decidiamo su quale CD finisce ogni brano. L'obiettivo: CD il più possibile omogenei per durata. I vincoli: ogni brano su un CD solo, e nessun CD troppo scarno.
Modello
Variabili. \(x_{ij} \in \{0,1\}\) vale \(1\) se il brano \(i\) va sul CD \(j\); \(y \ge 0\) è la durata del CD più lungo e \(z \ge 0\) quella del più corto.
Descrizione. L'obiettivo è la differenza fra la durata più lunga e la più corta. I vincoli di assegnamento, uno per brano, dicono che ogni brano finisce su esattamente un CD. I vincoli di numero minimo, uno per CD, impongono almeno \(w_j\) brani. I vincoli di massimo, uno per CD, spingono \(y\) sopra ogni durata; quelli di minimo, sempre uno per CD, spingono \(z\) sotto ogni durata: nel minimo la prima diventa il massimo delle durate e la seconda il minimo.
Due variabili ausiliarie, due versi diversi
I vincoli di massimo dicono \(y \ge \sum_i d_i x_{ij}\) per ogni CD: \(y\) è almeno il massimo. Quelli di minimo dicono \(z \le \sum_i d_i x_{ij}\): \(z\) è al più il minimo. Nessuno dei due impone l'uguaglianza; la impone l'obiettivo, che spinge \(y\) verso il basso e \(z\) verso l'alto. È la tecnica della variabile di massimo applicata due volte, con i due versi opposti.
Il modello in gurobipy
m = gp.Model("cd")
x = m.addVars(n, mm, vtype=GRB.BINARY, name="x")
y = m.addVar(name="y")
z = m.addVar(name="z")
m.setObjective(y - z, GRB.MINIMIZE)
m.addConstrs((x.sum(i, "*") == 1 for i in range(n)), name="brano")
m.addConstrs((x.sum("*", j) >= w[j] for j in range(mm)), name="minimo_brani")
m.addConstrs((-gp.quicksum(d[i] * x[i, j] for i in range(n)) + y >= 0
for j in range(mm)), name="massimo")
m.addConstrs((gp.quicksum(d[i] * x[i, j] for i in range(n)) - z >= 0
for j in range(mm)), name="minimo")
L'istanza
\(n = 6\) brani, \(m = 2\) CD, \(w_j = 1\).
| brano | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| \(d_i\) (minuti) | 5 | 6 | 7 | 3 | 4 | 10 |
La durata totale è \(35\) minuti.
Il modello scritto sui dati dell'istanza:

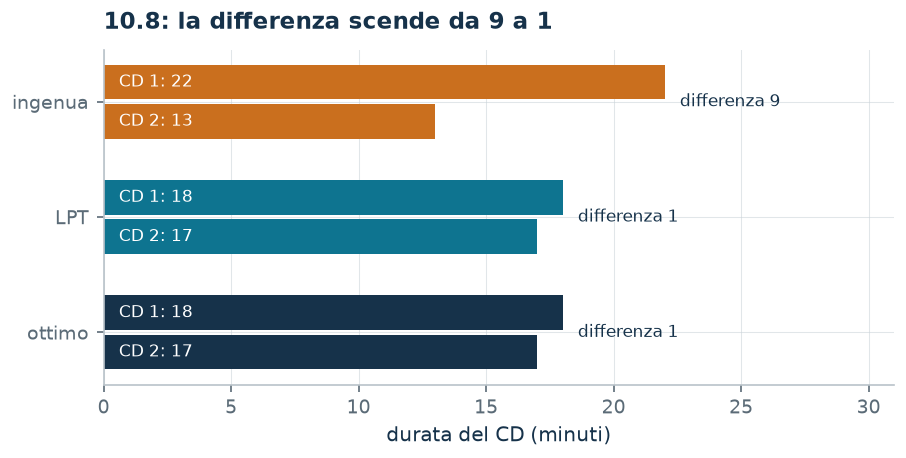

Euristica costruttiva: il bound primale
Si scorrono i brani e si mette ciascuno sul CD al momento più corto. La stessa regola, con due ordini diversi, dà due risultati.
- (a) Ordine naturale. \(5 \to\) CD1, \(6 \to\) CD2, \(7 \to\) CD1, \(3 \to\) CD2, \(4 \to\) CD2, \(10 \to\) CD1. Durate finali \(22\) e \(13\): differenza \(9\).
- (b) Ordine per durata decrescente (LPT). \(10 \to\) CD1, \(7 \to\) CD2, \(6 \to\) CD2, \(5 \to\) CD1, \(4 \to\) CD2, \(3 \to\) CD1. Durate finali \(18\) e \(17\): differenza \(1\).
Si tiene la migliore: \(z(\mathit{MILP}) \le \mathit{UB} = 1\).
Rilassamento LP e duale: di nuovo zero
Si associano \(\alpha_i\) libera all'assegnamento, \(\beta_j \ge 0\) al numero minimo, \(\gamma_j \ge 0\) al massimo e \(\delta_j \ge 0\) al minimo.
Lo stesso duale, scritto sui dati dell'istanza:
Descrizione. \(\alpha_i\) è il valore del brano \(i\), \(\beta_j\) il prezzo del numero minimo di brani sul CD \(j\), mentre \(\gamma_j\) e \(\delta_j\) sono i pesi con cui il CD \(j\) entra nella durata massima e in quella minima. L'obiettivo valuta i brani e le soglie \(w_j\). I due vincoli di uguaglianza sono le colonne di \(y\) e di \(z\): ciascuna delle due variabili compare in un vincolo per CD e nell'obiettivo primale con coefficiente \(\pm 1\), quindi i rispettivi pesi sommano a uno. L'ultimo gruppo sono le colonne delle \(x_{ij}\): mettere il brano \(i\) sul CD \(j\) soddisfa il suo vincolo di assegnamento, contribuisce al minimo di brani e sposta di \(d_i\) le due durate; il saldo non può essere positivo.
Ricetta. Con \(\bar\gamma_j = \bar\delta_j = 1/m\) e \(\alpha = \beta = 0\) i due vincoli di uguaglianza sono soddisfatti e gli altri diventano \(-d_i/m + d_i/m = 0 \le 0\). Il valore è \(\mathit{LB} = 0\).
Anche qui il rilassamento è muto
Che il rilassamento valga zero si vede meglio dal lato primale: mettendo \(x_{ij} = 1/m\) per ogni brano e ogni CD, ogni CD «dura» \(35/2 = 17{,}5\) minuti e la differenza è nulla. È ammissibile per il rilassamento e privo di senso per il problema, perché un brano non si spezza. Il rilassamento lineare dei modelli di bilanciamento è quasi sempre così: pareggia tutto e vale zero.
Un argomento di parità che chiude il problema
Le durate sono numeri interi e i CD sono due: le loro durate \(q_1\) e \(q_2\) sono interi che sommano a \(q = 35\), che è dispari. Due interi che sommano a un numero dispari non possono essere uguali, e la loro differenza \(|q_1 - q_2|\) ha la stessa parità di \(q\), cioè è dispari. Una differenza dispari e non negativa vale almeno \(1\):
L'euristica LPT raggiunge esattamente \(1\): i due bound coincidono, e la soluzione euristica è ottima. Lo si sa prima di chiamare il solver, ed è il caso più netto del corso in cui un argomento combinatorio di due righe fa il lavoro che il rilassamento LP non riesce a fare.
Soluzione ottima
| brani | durata | |
|---|---|---|
| CD 1 | 1, 2, 3 | 18 |
| CD 2 | 4, 5, 6 | 17 |
| \(LB\) (parità) | \(z(\mathit{LP})\) | \(z(\mathit{LP}^+)\) | \(z(\mathit{MILP})\) | \(UB\) (euristica) | gap dell'euristica |
|---|---|---|---|---|---|
| 1 | 0 | 0 | 1 | 1 | \(0\%\) |
La soluzione trovata dal solver non è quella dell'euristica LPT (che metteva i brani \(6, 1, 4\) su un CD e \(3, 2, 5\) sull'altro), ma ha lo stesso valore: il problema ha più ottimi.
Considerazioni aggiuntive
- L'argomento di parità vale così com'è per \(m = 2\). Con \(m = 3\) va rifatto: \(35\) non è divisibile per \(3\), quindi le tre durate non possono essere tutte uguali, ma il minimo scarto non è più immediato. Sull'istanza con tre CD l'ottimo vale \(2\) (durate \(13, 11, 11\)).
- Il vincolo \(\sum_i x_{ij} \ge w_j\) con \(w_j = 1\) non morde mai all'ottimo: una soluzione che lasciasse un CD vuoto avrebbe \(z = 0\) e quindi differenza pari alla durata totale. Serve però nel modello, perché senza di esso il rilassamento avrebbe soluzioni degeneri.
- Minimizzare \(y - z\) non è equivalente a minimizzare \(y\) (il makespan): la seconda è la formulazione classica dello scheduling su macchine parallele, e ha ottimi diversi. È la stessa differenza fra «bilanciare» e «finire presto».
Domande di modellazione aggiuntive
10.8.1 — Un supporto più piccolo
Il CD 1 è un supporto ridotto e non può superare i \(15\) minuti. Come cambia il modello? Qual è il nuovo ottimo?
Una variante svolta: tre CD
La raccolta si distribuisce su tre CD invece che su due.
Cambia solo il dato \(m\), da \(2\) a \(3\) (e la lista \(w\)). Sull'istanza l'ottimo sale a \(2\): con tre CD la durata totale \(35\) non si divide in parti uguali, e l'argomento di parità va rifatto. Il brano da \(10\) minuti è il vincolo strutturale: se sta da solo su un CD, quel CD dura \(10\) e gli altri due si dividono \(25\), con un massimo di almeno \(13\); se sta con il brano da \(3\), si ottengono \(13, 11, 11\) e la differenza è \(2\).
Con tre CD invece di due la struttura non cambia: le colonne di \(y\) e \(z\) chiedono che le \(\gamma\) e le \(\delta\) sommino a uno, e spalmarle in parti uguali, \(\gamma_j = \delta_j = 1/3\), è la scelta che non privilegia nessun CD. Il duale vale \(0\), come il rilassamento, per il motivo di sempre: una soluzione frazionaria spezza ogni brano in tre parti uguali e pareggia le durate. Il bound utile viene dall'interezza, come nel problema base: le durate sono interi che sommano a \(35\), che non è multiplo di \(3\), quindi non possono essere tutte uguali e la differenza vale almeno \(1\). L'euristica LPT ne lascia \(2\), che è l'ottimo: il divario certificato resta aperto di una unità.
| valore | che cos'è | |
|---|---|---|
| \(\mathit{UB}\) | \(2\) | soluzione euristica |
| \(\mathit{LB}\) | \(1\) | parita' delle durate sui tre CD |
| \(z(\mathit{LP})\) | \(0\) | rilassamento senza i bound |
| \(z(\mathit{LP}^+)\) | \(0\) | rilassamento con i bound |
| \(z(\mathit{MILP})\) | \(2\) | ottimo del MILP |
Codice
Script completo —
python/fam10_8_cd.py
(riproducibile con python3 python/fam10_8_cd.py dalla cartella python/).
Notebook —
notebooks/fam10_8_cd.ipynb
— che si apre in Colab dal badge in cima alla pagina.
Mostra lo script completo — python/fam10_8_cd.py (235 righe)
"""Problema 10.8 -- Brani su piu' CD: minimizzare la differenza fra il piu' lungo
e il piu' corto.
Due variabili ausiliarie: y di massimo (tecnica 3.5) e z di minimo, con obiettivo
y - z. Come in 11.2 il rilassamento lineare vale zero, e il bound inferiore utile
si ottiene da un argomento di parita' che decide da solo l'ottimalita'.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB
from mip import (ammissibile, dualita_forte, due_rilassamenti, frazione,
nuovo_modello, registra_bound, rilassamenti, risolvi, valuta)
from stile import ARANCIO, BLU, TEAL, intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello
R = range
# ---------- 1. MODELLO E ISTANZA ----------
intestazione("10.8 Brani sui CD: pareggiare la durata del CD piu' lungo e del piu' corto")
d3 = [5, 6, 7, 3, 4, 10] # durata dei brani, in minuti
w3 = [1, 1] # brani minimi per CD
n3, m3 = len(d3), len(w3)
D3 = sum(d3)
salva_dati(pd.DataFrame({"brano": R(1, n3 + 1), "durata": d3}), "fam10_8_dati")
print(f" Durata totale della raccolta: {D3} minuti su {m3} CD.")
def modello_3(d, w):
n, m = len(d), len(w)
mod = nuovo_modello("cd")
x = mod.addVars(n, m, vtype=GRB.BINARY, name="x")
y = mod.addVar(name="y") # durata del CD piu' lungo
z = mod.addVar(name="z") # durata del CD piu' corto
mod.setObjective(y - z, GRB.MINIMIZE)
mod.addConstrs((x.sum(i, "*") == 1 for i in R(n)), name="brano")
mod.addConstrs((x.sum("*", j) >= w[j] for j in R(m)), name="minimo")
mod.addConstrs((y - gp.quicksum(d[i] * x[i, j] for i in R(n)) >= 0 for j in R(m)),
name="massimo")
mod.addConstrs((gp.quicksum(d[i] * x[i, j] for i in R(n)) - z >= 0 for j in R(m)),
name="minimo_durata")
return mod, x, y, z
def duale_3(d, w):
"""max sum_i alpha_i + sum_j w_j beta_j
alpha_i libera (vincolo di uguaglianza), beta_j >= 0 (>= w_j), gamma_j >= 0
(colonna di y: sum_j gamma_j = 1) e delta_j >= 0 (colonna di z:
sum_j delta_j = 1). Colonna di x_ij: alpha_i + beta_j - d_i gamma_j + d_i delta_j <= 0.
"""
n, m = len(d), len(w)
dl = nuovo_modello("duale_cd")
alpha = dl.addVars(n, lb=-GRB.INFINITY, name="alpha")
beta = dl.addVars(m, name="beta")
gamma = dl.addVars(m, name="gamma")
delta = dl.addVars(m, name="delta")
dl.setObjective(alpha.sum() + gp.quicksum(w[j] * beta[j] for j in R(m)), GRB.MAXIMIZE)
dl.addConstr(gamma.sum() == 1, name="rcy")
dl.addConstr(delta.sum() == 1, name="rcz")
dl.addConstrs((alpha[i] + beta[j] - d[i] * gamma[j] + d[i] * delta[j] <= 0
for i in R(n) for j in R(m)), name="rcx")
return dl
m3mod, x3, y3, z3v = modello_3(d3, w3)
salva_modello(m3mod, "fam10_8_primale")
# ---------- 2. IL RILASSAMENTO LP ----------
zlp3, zlp3r, _ = rilassamenti(m3mod)
# ---------- 3. IL DUALE DEL RILASSAMENTO (LOWER BOUND) ----------
dl3 = duale_3(d3, w3)
salva_modello(dl3, "fam10_8_duale")
mano = {f"gamma[{j}]": 1 / m3 for j in R(m3)} | {f"delta[{j}]": 1 / m3 for j in R(m3)}
lb_lp, viol = valuta(dl3, mano)
assert viol <= 1e-9, viol
print(f" Duale a mano: gamma_j = delta_j = 1/{m3}, alpha = beta = 0 -> valore "
f"{frazione(lb_lp)}.")
dualita_forte(dl3, zlp3)
meta = ({f"x[{i},{j}]": 1 / m3 for i in R(n3) for j in R(m3)}
| {"y": D3 / m3, "z": D3 / m3})
val_meta, viol_meta = valuta(m3mod, meta)
assert viol_meta <= 1e-9 and abs(val_meta) <= 1e-9
print(f" E infatti z(LP) = {frazione(zlp3)}: mettendo 1/{m3} di ogni brano su ogni CD tutti i")
print(f" CD durano {frazione(D3 / m3)} minuti e la differenza e' nulla. Un brano pero' non si")
print(" spezza.")
assert abs(zlp3) <= 1e-9
# ---------- 4. EURISTICA COSTRUTTIVA (UPPER BOUND) ----------
def riempi(d, m, ordine, etichetta):
"""Si scorrono i brani nell'ordine dato e si mette ognuno sul CD piu' corto."""
carichi = [0] * m
dove = {}
passi = []
for i in ordine:
j = min(R(m), key=lambda j: (carichi[j], j))
dove[i] = j
carichi[j] += d[i]
passi.append(f"brano {i + 1} ({d[i]} min) sul CD {j + 1}; durate {carichi}")
diff = max(carichi) - min(carichi)
print(f" {etichetta}")
for k, riga in enumerate(passi, 1):
print(f" Passo {k}. {riga}")
print(f" durate finali {carichi}, differenza {diff}")
return dove, carichi, diff
ordine_lpt = sorted(R(n3), key=lambda i: (-d3[i], i))
dove, carichi, ub3 = riempi(d3, m3, ordine_lpt,
"Euristica LPT: brani in ordine di durata decrescente.")
dove_nat, carichi_nat, diff_nat = riempi(d3, m3, list(R(n3)),
"Euristica ingenua: brani nell'ordine dato.")
sol_eur = ({f"x[{i},{dove[i]}]": 1 for i in R(n3)}
| {"y": max(carichi), "z": min(carichi)})
assert ammissibile(m3mod, sol_eur), sol_eur
print(f" L'ordine decrescente da' {frazione(ub3)}, l'ordine naturale {frazione(diff_nat)}: la")
print(" stessa regola di inserimento cambia di molto a seconda dell'ordine dei brani.")
print(f" Si tiene il migliore dei due: ub = {frazione(ub3)}")
assert diff_nat >= ub3
# ---------- 5. IL BOUND DI PARITA' ----------
intestazione("10.8 Un argomento di parita' che chiude il problema")
print(f" Le durate sono numeri interi e i CD sono {m3}: le due durate sommano a {D3}, che e'")
print(f" {'dispari' if D3 % 2 else 'pari'}. Due interi che sommano a un numero dispari non")
print(" possono essere uguali, e la loro differenza e' essa stessa dispari: quindi vale")
print(" almeno 1.")
lb3 = 1 if D3 % 2 else 0
assert m3 == 2, "l'argomento di parita' vale cosi' com'e' per due soli CD"
print(f" lb = {frazione(lb3)}, e l'euristica LPT raggiunge {frazione(ub3)}: i due bound")
print(" coincidono e la soluzione euristica e' gia' ottima, senza bisogno del solver.")
salva_dati(pd.DataFrame([{"argomento": "parita' della durata totale", "bound": lb3},
{"argomento": "duale del rilassamento LP", "bound": lb_lp}]),
"fam10_8_argomento")
# ---------- 6. OTTIMO DEL MILP ----------
z3 = risolvi(m3mod)
carichi_ott = [sum(d3[i] * x3[i, j].X for i in R(n3)) for j in R(m3)]
for j in R(m3):
brani = [i + 1 for i in R(n3) if x3[i, j].X > 0.5]
print(f" CD {j + 1}: brani {brani}, durata {frazione(carichi_ott[j])} minuti")
riga = registra_bound("3 cd", ub3, lb3, zlp3, zlp3r, z3)
salva_dati(pd.DataFrame([riga]), "fam10_8_bound")
assert lb3 <= z3 <= ub3 + 1e-9 and abs(z3 - lb3) <= 1e-9
# ---------- 7. DOMANDE DI MODELLAZIONE AGGIUNTIVE ----------
varianti = {}
def variante(nome, m):
z = risolvi(m)
print(f" {nome:70s} z = {frazione(z)}")
return z
# 3a: il CD 1 e' un supporto piu' piccolo e non supera i 15 minuti
m, x, y, z = modello_3(d3, w3)
m.addConstr(gp.quicksum(d3[i] * x[i, 0] for i in R(n3)) <= 15, name="capacita_cd1")
varianti["3a"] = variante("3a. Il CD 1 non puo' superare i 15 minuti", m)
print(f" il CD 2 deve allora contenere almeno {D3} - 15 = {D3 - 15} minuti e la")
print(f" differenza non puo' scendere sotto {D3 - 2 * 15}: il bound si legge dai dati.")
# 3b: tre CD invece di due
m, x, y, z = modello_3(d3, [1, 1, 1])
varianti["3b"] = variante("3b. La raccolta si distribuisce su tre CD", m)
print(f" con tre CD la durata totale {D3} non e' piu' divisibile in parti uguali:")
print(" l'argomento di parita' va rifatto e non basta piu' a dimostrare l'ottimalita'.")
salva_dati(pd.DataFrame({"variante": list(varianti), "z": list(varianti.values())}),
"fam10_8_varianti")
# ---------- 8. IL SANDWICH SULLA VARIANTE 3b ----------
intestazione("10.8b Il sandwich sulla variante: la raccolta su tre CD")
M3B = 3
w3b = [1] * M3B
# Cambia il numero di CD, non la struttura: modello, duale, euristica e ricetta
# sono gli stessi con m = 3.
m3b, x3b, y3b, z3b = modello_3(d3, w3b)
salva_modello(m3b, "fam10_8b_primale")
dl3b = duale_3(d3, w3b)
salva_modello(dl3b, "fam10_8b_duale")
# -- euristica ammissibile: LPT sui tre CD --
ordine_3b = sorted(R(n3), key=lambda i: (-d3[i], i))
dove_3b, carichi_3b, ub3b = riempi(d3, M3B, ordine_3b,
"Euristica LPT sui tre CD: brani in ordine decrescente.")
sol_3b = ({f"x[{i},{dove_3b[i]}]": 1 for i in R(n3)}
| {"y": max(carichi_3b), "z": min(carichi_3b)})
assert ammissibile(m3b, sol_3b), "la soluzione euristica della variante deve essere ammissibile"
print(f" ub = {frazione(ub3b)}")
# -- certificato duale: la stessa ricetta, su tre CD --
mano_3b = ({f"gamma[{j}]": 1 / M3B for j in R(M3B)}
| {f"delta[{j}]": 1 / M3B for j in R(M3B)})
lb3b, viol_3b = valuta(dl3b, mano_3b)
assert viol_3b <= 1e-9, viol_3b
print(f"Soluzione duale a mano: gamma_j = delta_j = 1/{M3B}, come nel problema base: le due")
print(" colonne di y e z chiedono che le gamma e le delta sommino a uno, e spalmarle in")
print(" parti uguali e' la scelta che non privilegia nessun CD. alpha = beta = 0.")
print(f" -> lb = {frazione(lb3b)}")
zlp3b, zlp3br, _ = due_rilassamenti(m3b, dl3b)
# -- bound combinatorio: l'argomento di parita' del problema base, generalizzato --
resto_3b = D3 % M3B
comb_3b = float(1 if resto_3b else 0)
verso_3b = "non e'" if resto_3b else "e'"
print(f" L'argomento di parita' si generalizza: le durate sono interi che sommano a {D3},")
print(f" e {D3} {verso_3b} multiplo di {M3B}, quindi non possono essere tutte uguali e la")
print(f" differenza fra la piu' lunga e la piu' corta vale almeno {frazione(comb_3b)}.")
lb3b_usato = max(lb3b, comb_3b)
z3b_val = risolvi(m3b)
riga_3b = registra_bound("3b raccolta su tre CD", ub3b, lb3b_usato, zlp3b, zlp3br, z3b_val,
certificato="parita' delle durate sui tre CD")
salva_dati(pd.DataFrame([riga_3b]), "fam10_8b_bound")
assert lb3b_usato <= z3b_val <= ub3b + 1e-9
# ---------- 9. FIGURA ----------
fig, ax = plt.subplots(figsize=(6.8, 2.9))
for k, (nome, car, colore) in enumerate([("euristica ingenua", carichi_nat, ARANCIO),
("euristica LPT", carichi, TEAL),
("ottimo", carichi_ott, BLU)]):
for j in R(m3):
ax.barh(k + (j - 0.5) * 0.34, car[j], 0.3, color=colore)
ax.annotate(f"CD {j + 1}: {frazione(car[j])}", (0.6, k + (j - 0.5) * 0.34),
va="center", fontsize=8, color="white")
ax.annotate(f"differenza {frazione(max(car) - min(car))}", (max(car) + 0.6, k),
va="center", fontsize=8)
ax.set_yticks(R(3))
ax.set_yticklabels(["ingenua", "LPT", "ottimo"])
ax.set_xlim(0, max(carichi_nat) + 9)
ax.set_xlabel("durata del CD (minuti)")
ax.set_title(f"10.8: la differenza scende da {frazione(diff_nat)} a {frazione(z3)}")
ax.invert_yaxis()
salva_figura(fig, "cap10_cd_ottimo")
print("Fine.")
