3.5 Il protocollo, e come si esegue

Classe: implementazione · Script: python/cap06_gurobi.py

Apri in Colab

La sequenza che ogni problema del corso ripete, dai dati alla tabella dei bound, e come si fa girare python/cap06_gurobi.py in locale o su Colab.

Il protocollo del corso, dall'inizio alla fine

\[\text{dati} \to \text{modello} \to \text{euristica e verifica} \to \text{LP e duale} \to \text{MIP} \to \text{tabella} \to \text{figure e notebook}\]
m, x = modello(t, c, a)                                  # (1) dati, (2) modello

e = best_fit(t, a, lambda j, h, ra: c[j][h], "costo")    # (3) euristica
ub = sum(c[j][h] for (j, h) in e.x)
assert ammissibile(m, {f"x[{j},{h}]": 1 for (j, h) in e.x})   # vincoli, bound E interezza

d = duale(t, c, a)                                       # (4) duale scritto a mano
mano = {f"mu[{j}]": min(c[j]) for j in range(n)}
lb, viol = valuta(d, mano);  assert viol <= 1e-9
zlp, zlp_raff, pi = due_rilassamenti(m, d)               #     controlla la dualita' forte

z = risolvi(m)                                           # (5) il MIP
riga = registra_bound("7.1 assegnamento", ub, lb, zlp, zlp_raff, z)   # (6) la tabella
salva_dati(pd.DataFrame([riga]), "fam07_1_bound")         #     -> dati/fam07_1_bound.csv

Sull'istanza di assegnamento il protocollo produce \(\mathit{LB} = 10\), \(z(\mathit{LP}) = 53/5\), \(z(\mathit{MILP}) = 11\), \(\mathit{UB} = 11\), e la riga finisce in dati/fam07_1_bound.csv. Da lì la leggono la dispensa, la pagina del sito e verifica_numeri.py: un solo posto in cui il numero esiste.

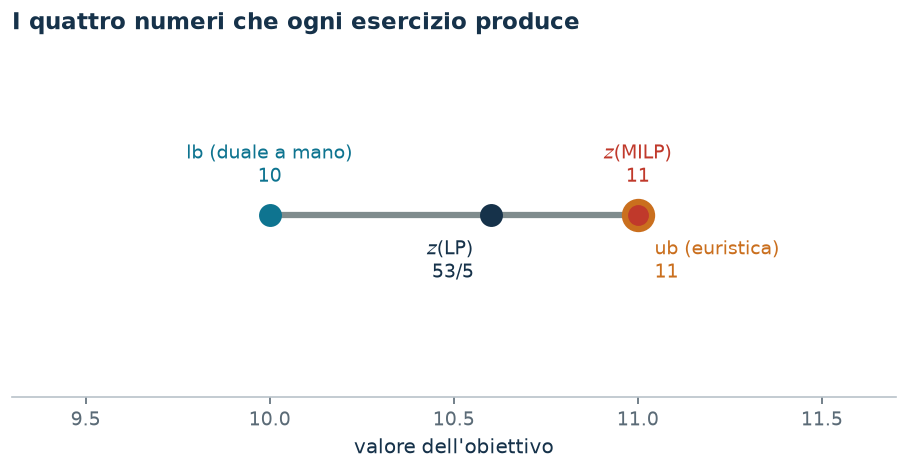

I quattro numeri del protocollo

Eseguire il codice

Dalla cartella python/:

python3 -m venv .venv && source .venv/bin/activate
pip install gurobipy pandas matplotlib
python3 fam07_1_assegnamento.py     # un capitolo
python3 esegui_tutti.py             # tutti, piu' i notebook
python3 verifica_numeri.py          # gli assert su ogni numero citato

Su Colab ogni capitolo ha un notebook che si apre dal badge in cima alla pagina: la prima cella installa gurobipy e scarica i tre moduli comuni.

La licenza inclusa in gurobipy basta, e perché

La licenza size-limited del pacchetto pip permette modelli fino a 2000 variabili e 2000 vincoli. Le istanze di questo corso sono piccolissime — il modello più grande del corso ha poche decine di variabili — e ci stanno tutte con enorme margine. Per istanze più grandi si attiva gratuitamente la licenza accademica da portal.gurobi.com. Se un modello supera il limite, Gurobi lo segnala con un errore esplicito all'atto di optimize(): non produce silenziosamente un risultato sbagliato.

Codice

Lo script completo è python/cap06_gurobi.py; il notebook è notebooks/cap06_gurobi.ipynb.

Mostra lo script completo — python/cap06_gurobi.py (204 righe)
"""Capitolo 3 -- Dal modello a Python/Gurobi: come si scrive e come si legge.

Le quattro classi di variabili, una addConstrs per famiglia di vincoli, e
soprattutto la lettura dei risultati: Status, SolCount, ObjVal, ObjBound,
MIPGap, NodeCount, il limite di tempo, le tolleranze e relax(). Chiude con il
protocollo completo del corso su un'istanza minima.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB

from euristiche import best_fit
from mip import (ammissibile, due_rilassamenti, frazione, nuovo_modello, registra_bound,
                 rilassamento, risolvi, stampa_lp, stampa_soluzione, valuta, viola_interezza)
from esteso import salva_modello
from stile import (ARANCIO, BLU, CICLO, GRIGIO, ROSSO, TEAL, VERDE, intestazione,
                   plt, salva_dati, salva_figura)

R = range

# ---------- 1. LE QUATTRO CLASSI DI VARIABILI ----------
intestazione("1. Le quattro classi di variabili e i loro domini")
m = nuovo_modello("tipi_di_variabile")
b = m.addVar(vtype=GRB.BINARY, name="binaria")
i = m.addVar(vtype=GRB.INTEGER, lb=0, ub=10, name="intera")
c = m.addVar(lb=0.0, ub=GRB.INFINITY, name="continua")
l = m.addVar(lb=-GRB.INFINITY, ub=GRB.INFINITY, name="libera")
m.update()
for v in m.getVars():
    print(f"  {v.VarName:9s} VType = {v.VType}   lb = {v.LB:>6.1f}   ub = "
          f"{'+inf' if v.UB >= GRB.INFINITY else f'{v.UB:.1f}':>6s}")
print("  GRB.BINARY implica gia' lb = 0 e ub = 1: non serve dichiararli.")
print("  Una variabile continua ha lb = 0 per default: le variabili libere vanno")
print("  dichiarate esplicitamente con lb = -GRB.INFINITY (i duali di un'uguaglianza).")

# ---------- 2. UN MODELLO, UNA FAMIGLIA DI VINCOLI ALLA VOLTA ----------
intestazione("2. Il modello si scrive una famiglia di vincoli per blocco")
t = [[2, 1, 3], [3, 4, 2], [4, 5, 3]]
co = [[5, 10, 2], [5, 4, 6], [5, 4, 6]]
a = [5, 6, 7]
n, k = 3, 3


def modello(t, co, a):
    """Un assegnamento: una addConstrs per famiglia, con il nome dell'etichetta."""
    mm = nuovo_modello("assegnamento")
    x = mm.addVars(n, k, vtype=GRB.BINARY, name="x")          # dati -> variabili
    mm.setObjective(gp.quicksum(co[j][h] * x[j, h] for j in R(n) for h in R(k)), GRB.MINIMIZE)
    mm.addConstrs((x.sum(j, "*") == 1 for j in R(n)), name="assegna")
    mm.addConstrs((gp.quicksum(t[j][h] * x[j, h] for j in R(n)) <= a[h] for h in R(k)),
                  name="disponibilita")
    return mm, x


m2, x2 = modello(t, co, a)
m2.update()
print(f"  Variabili: {m2.NumVars}   vincoli: {m2.NumConstrs}   non zeri: {m2.NumNZs}")
print("  Nomi dei vincoli (le stesse etichette del modello matematico):")
print("   " + ", ".join(cc.ConstrName for cc in m2.getConstrs()))
print("  Il modello dell'istanza in formato LP, per controllare i tabulari della dispensa:")
import io
import os
import tempfile
with tempfile.TemporaryDirectory() as d:
    percorso = os.path.join(d, "modello.lp")
    m2.write(percorso)
    testo_lp = open(percorso).read()
# la firma del modello cambia a ogni modifica: non serve a chi legge
for riga in [r for r in testo_lp.splitlines() if r.strip()]:
    if riga.startswith("\\ Signature"):
        continue
    print("    " + riga)

# ---------- 3. LEGGERE I RISULTATI: IL CASO NORMALE ----------
intestazione("3. Leggere i risultati quando tutto va bene")
m2.optimize()
print(f"  Status   = {m2.Status}   (2 = OPTIMAL)")
print(f"  SolCount = {m2.SolCount}   (quante soluzioni intere sono state trovate)")
print(f"  ObjVal   = {frazione(m2.ObjVal)}   ObjBound = {frazione(m2.ObjBound)}   "
      f"MIPGap = {m2.MIPGap:.6f}")
print(f"  NodeCount = {int(m2.NodeCount)}   Runtime = {m2.Runtime:.3f} s")
print("  Soluzione ottima (solo le variabili non nulle):")
stampa_soluzione(m2, solo_non_nulle=True)
z_ott = m2.ObjVal

# ---------- 4. LEGGERE I RISULTATI QUANDO NON VA BENE ----------
intestazione("4. I tre casi in cui ObjVal non si puo' leggere")
# (a) inammissibile
m3, x3 = modello(t, co, [1, 1, 1])          # disponibilita' insufficienti
m3.optimize()
print(f"  (a) disponibilita' (1,1,1): Status = {m3.Status} (3 = INFEASIBLE), "
      f"SolCount = {m3.SolCount}")
print("      ObjVal non esiste: leggerlo solleva un errore. Si legge Status, sempre prima.")
assert m3.Status == GRB.INFEASIBLE
# (b) limite di tempo con nessuna soluzione trovata
m4, x4 = modello(t, co, a)
m4.Params.TimeLimit = 0.0
m4.optimize()
print(f"  (b) TimeLimit = 0: Status = {m4.Status} (9 = TIME_LIMIT), SolCount = {m4.SolCount}")
print(f"      ObjBound = {m4.ObjBound if m4.ObjBound > -GRB.INFINITY else '-inf'}: "
      f"nemmeno il bound e' stato calcolato.")
# (c) limite di tempo con una soluzione trovata: il caso utile
m5, x5 = modello(t, co, a)
m5.Params.SolutionLimit = 1                 # si ferma alla prima soluzione intera
m5.optimize()
print(f"  (c) SolutionLimit = 1: Status = {m5.Status} (10 = SOLUTION_LIMIT), "
      f"SolCount = {m5.SolCount}")
if m5.SolCount > 0:
    print(f"      ObjVal = {frazione(m5.ObjVal)}  ObjBound = {frazione(m5.ObjBound)}  "
          f"MIPGap = {m5.MIPGap:.4f}")
    print("      Questo e' l'unico caso in cui si riporta un intervallo: l'ottimo sta")
    print("      fra ObjBound e ObjVal, e il MIPGap ne misura l'ampiezza.")
salva_dati(pd.DataFrame([
    {"caso": "ottimo", "status": m2.Status, "sol_count": m2.SolCount, "obj_val": m2.ObjVal,
     "obj_bound": m2.ObjBound, "mip_gap": m2.MIPGap},
    {"caso": "inammissibile", "status": m3.Status, "sol_count": m3.SolCount,
     "obj_val": None, "obj_bound": None, "mip_gap": None},
    {"caso": "limite di tempo, nessuna soluzione", "status": m4.Status,
     "sol_count": m4.SolCount, "obj_val": None, "obj_bound": None, "mip_gap": None},
    {"caso": "prima soluzione", "status": m5.Status, "sol_count": m5.SolCount,
     "obj_val": m5.ObjVal if m5.SolCount else None,
     "obj_bound": m5.ObjBound, "mip_gap": m5.MIPGap if m5.SolCount else None},
]), "cap06_stati")

# ---------- 5. TOLLERANZE ----------
intestazione("5. Le tolleranze: 'intero' vuol dire 'intero entro IntFeasTol'")
m6, x6 = modello(t, co, a)
print(f"  IntFeasTol  = {m6.Params.IntFeasTol:g}  (quanto una binaria puo' distare da 0 o 1)")
print(f"  FeasibilityTol = {m6.Params.FeasibilityTol:g}  (violazione ammessa sui vincoli)")
print(f"  OptimalityTol  = {m6.Params.OptimalityTol:g}  (tolleranza sui costi ridotti)")
print(f"  MIPGap (obiettivo) = {m6.Params.MIPGap:g}  (si ferma quando il gap scende sotto)")
m6.optimize()
peggiore = max(min(abs(v.X - round(v.X)), 1) for v in m6.getVars())
print(f"  Sulla soluzione restituita, la distanza massima da un intero e' {peggiore:.2e}")
print("  Nel testo si scrive 1, non 0.9999999997: i valori si arrotondano quando si")
print("  riportano, e i confronti si fanno con una tolleranza (nel corso, 1e-6).")

# ---------- 6. IL RILASSAMENTO CON relax() ----------
intestazione("6. relax(): il rilassamento del modello che abbiamo scritto")
zlp_r, sol_r, pi_r = rilassamento(m6, rafforzato=True)
zlp_p, _, _ = rilassamento(m6, rafforzato=False)
print(f"  z(LP+) = {frazione(zlp_r)}   (relax(): le binarie diventano 0 <= x <= 1)")
print(f"  z(LP)  = {frazione(zlp_p)}   (rilassamento senza i bound: si toglie anche x <= 1)")
print("  Duali del rilassamento letti da Gurobi:")
for nome, valore in pi_r.items():
    if abs(valore) > 1e-9:
        print(f"    {nome}: {valore:.4f}")
print("  relax() copia il modello: le modifiche pendenti vanno applicate prima con")
print("  m.update(), altrimenti si rilassa una versione vecchia.")

# ---------- 7. IL PROTOCOLLO DEL CORSO, DALL'INIZIO ALLA FINE ----------
intestazione("7. Il protocollo: dati -> modello -> euristica -> LP e duale -> MIP -> tabella")
# (1) dati  ->  (2) modello
m7, x7 = modello(t, co, a)
# (3) euristica e sua verifica
e = best_fit(t, a, lambda j, h, ra: co[j][h], "costo")
ub = sum(co[j][h] for (j, h) in e.x)
sol_eur = {f"x[{j},{h}]": 1 for (j, h) in e.x}
assert ammissibile(m7, sol_eur), "la soluzione euristica deve essere ammissibile E intera"
print(f"  (3) euristica best-fit: ub = {frazione(ub)}, ammissibilita' verificata "
      f"(vincoli, bound e interezza)")
# (4) LP e duale scritto a mano
d = nuovo_modello("duale")
mu = d.addVars(n, lb=-GRB.INFINITY, name="mu")
pi = d.addVars(k, lb=-GRB.INFINITY, ub=0.0, name="pi")
d.setObjective(mu.sum() + gp.quicksum(a[h] * pi[h] for h in R(k)), GRB.MAXIMIZE)
d.addConstrs((mu[j] + t[j][h] * pi[h] <= co[j][h] for j in R(n) for h in R(k)), name="rc")
mano = {f"mu[{j}]": min(co[j]) for j in R(n)}
lb, viol = valuta(d, mano)
assert viol <= 1e-9
print(f"  (4) soluzione duale a mano: lb = {frazione(lb)}, ammissibile per il duale")
zlp, zlp_raff, _ = due_rilassamenti(m7, d)
# (5) MIP
z = risolvi(m7)
# (6) tabella
riga = registra_bound("7.1 assegnamento", ub, lb, zlp, zlp_raff, z)
salva_dati(pd.DataFrame([riga]), "cap06_protocollo")
assert lb <= zlp <= z <= ub + 1e-9
print("  (7) la riga della tabella e' quella qui sopra, ed e' salvata in CSV: da li'")
print("      la leggono la dispensa, il sito e verifica_numeri.py.")

# ---------- 8. FIGURA: I QUATTRO NUMERI DEL PROTOCOLLO ----------
fig, ax = plt.subplots(figsize=(7.6, 3.0))
ax.plot([lb, ub], [0, 0], color=GRIGIO, lw=3, solid_capstyle="round")
# z(MILP) e ub cadono sullo stesso punto quando l'euristica e' ottima: il pallino
# piu' grande sta sotto, cosi' si vede che sono due numeri e non uno solo, e le
# etichette si scostano a sinistra e a destra per non sovrapporsi
for valore, colore, testo, dx, dy, ha, ms in [
        (lb, TEAL, "$\\mathrm{lb}$ (duale a mano)", 0, 16, "center", 10),
        (zlp, BLU, "$z(\\mathrm{LP})$", -8, -30, "right", 10),
        (ub, ARANCIO, "$\\mathrm{ub}$ (euristica)", 8, -30, "left", 15),
        (z, ROSSO, "$z(\\mathrm{MILP})$", 0, 16, "center", 9)]:
    ax.plot(valore, 0, "o", color=colore, ms=ms)
    ax.annotate(f"{testo}\n{frazione(valore)}", (valore, 0), textcoords="offset points",
                xytext=(dx, dy), ha=ha, fontsize=9, color=colore)
ax.set_yticks([])
ax.set_ylim(-1.1, 1.0)
ax.set_xlim(lb - 0.7, ub + 0.7)
ax.set_xlabel("valore dell'obiettivo")
ax.set_title("I quattro numeri che ogni esercizio produce")
ax.spines["left"].set_visible(False)
ax.grid(False)
salva_figura(fig, "cap06_protocollo")
print("Fine.")
