1. Che cos'è un modello MIP
Classe: LP · ILP · BIP · MILP · Script: python/cap01_modelli.py
Dati, variabili, obiettivo, vincoli
Un modello di programmazione matematica traduce una decisione in quattro ingredienti, sempre nello stesso ordine: i dati (i numeri noti prima di decidere), le variabili (quello che il decisore controlla), l'obiettivo (una funzione delle variabili da minimizzare o massimizzare) e i vincoli (le equazioni e disequazioni che rendono realizzabile una soluzione).
Notazione dei valori ottimi
\(X\) è l'insieme ammissibile (i punti che soddisfano tutti i vincoli, domini compresi); \(z(\mathit{MILP})\), \(z(\mathit{LP})\), \(z(\mathit{D})\) sono i valori ottimi del MILP, del suo rilassamento e del duale del rilassamento. Le soluzioni ammissibili si segnano con la barra (\(\bar x\)), quelle ottime con la tilde (\(\tilde x\)). I bound si chiamano \(\mathit{LB}\) e \(\mathit{UB}\), qualunque sia il verso dell'obiettivo; quando serve dire da quale soluzione arrivano si scrive \(\mathit{LB}(\bar x)\), \(\mathit{UB}(\bar x)\) per una soluzione ammissibile del modello e \(\mathit{LB}(\bar\pi)\), \(\mathit{UB}(\bar\pi)\) per una soluzione ammissibile del duale. Si usa sempre \(z(\mathit{MILP})\) e mai \(z^\star\): quale modello si ottimizza deve essere esplicito.
Classi di modelli. LP dritto è la classe di problemi, \(\mathit{LP}\) in corsivo è un problema di quella classe; lo stesso per ILP, BIP e MILP. Un modello ha \(n\) variabili, con \(j \in \{1, 2, \dots, n\}\), e \(m\) vincoli, con \(i \in \{1, 2, \dots, m\}\); i dati sono i costi \(c_j\), i coefficienti \(a_{ij}\) e i termini noti \(b_i\).
Che cosa può contenere un modello:
- una funzione obiettivo lineare nelle variabili, da minimizzare o da massimizzare;
- vincoli lineari di tre tipi: di verso \(\ge\), per una richiesta da soddisfare; di verso \(\le\), per una capacità da rispettare; di uguaglianza, per un bilancio o un'assegnazione esatta;
- variabili, in una o più famiglie, ciascuna con il proprio dominio, dichiarato in fondo al modello.
Nessuna delle tre cose ha una forma obbligata: quanti vincoli, di quale tipo e con quante famiglie di variabili lo decide il problema.
Che cosa distingue le quattro classi: i domini.
- LP: tutte le variabili continue. In questo corso un modello di LP non si scrive mai da zero: arriva come rilassamento di un modello MIP, quando si lasciano cadere i vincoli di interezza.
- ILP: tutte le variabili intere.
- BIP: tutte le variabili binarie.
- MILP: alcune intere o binarie e altre continue.
È lì che vive la differenza di difficoltà: un LP si risolve in tempo polinomiale, un ILP e un MILP in generale no.
Un modello di ILP
Quante unità comprare da due fornitori, \(x_1\) e \(x_2\), a lotti interi.
L'obiettivo minimizza la spesa; il vincolo \(\ge\) copre la domanda di \(12\) unità, quello \(\le\) limita a cinque i lotti totali. Tutte le variabili sono intere: è un ILP.
Un modello di BIP
Quali progetti finanziare: \(y_k = 1\) se il progetto \(k\) si finanzia, \(0\) altrimenti.
L'obiettivo massimizza il valore dei progetti scelti; il vincolo \(\le\) ne ammette al più due, quello \(\ge\) impone almeno uno fra il primo e il terzo. Tutte le variabili sono binarie: è un BIP.
Un modello di MILP
Due prodotti da fabbricare, con \(x_1\) e \(x_2\) le quantità prodotte, e un impianto da attivare o no, con \(y = 1\) se lo si attiva e \(y = 0\) altrimenti.
L'obiettivo massimizza il ricavo meno il costo dell'impianto; l'uguaglianza impone di produrre esattamente sei unità, il vincolo \(\le\) consente al più quattro unità del secondo prodotto e solo a impianto attivo (con \(y = 0\) resta \(x_2 \le 0\)), il vincolo \(\ge\) chiede almeno un'unità del primo. Due variabili continue e una binaria: è un MILP.
Ogni dato e ogni simbolo è definito prima di essere usato: in ogni modello le variabili sono introdotte prima della formulazione, i vincoli di dominio chiudono il modello e un elenco spiega obiettivo e vincoli famiglia per famiglia. Questo corso lavora quasi solo con MILP.
Perché l'interezza conta

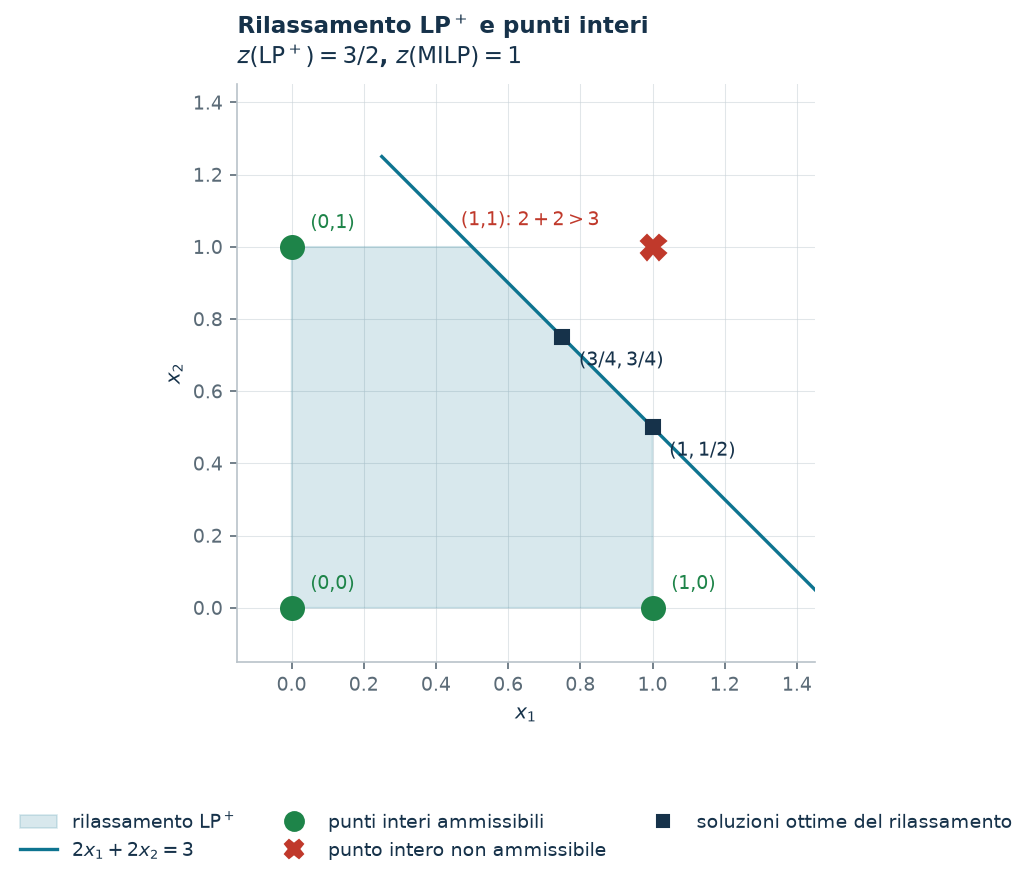

Il rilassamento LP sostituisce \(x_1, x_2 \in \{0,1\}\) con \(0 \le x_1, x_2 \le 1\) e vale \(z(\mathit{LP}^+) = 3/2\). Quel valore è raggiunto da infinite soluzioni ottime — tutti i punti del segmento \(x_1 + x_2 = 3/2\) dentro il quadrato — fra cui \((3/4, 3/4)\), \((1, 1/2)\) e \((1/2, 1)\). Quale il solver restituisca dipende dall'algoritmo: sulla nostra installazione Gurobi dà \((1/2, 1)\).
L'esito dell'arrotondamento dipende dal punto di partenza e dal verso. Da \((3/4, 3/4)\): per eccesso si ottiene \((1,1)\), che viola il vincolo (\(2+2 = 4 > 3\)); per difetto si ottiene \((0,0)\), ammissibile ma di valore \(0\). Da questo punto nessuno dei due versi trova l'ottimo. Da \((1, 1/2)\): per eccesso si ottiene ancora \((1,1)\), non ammissibile; per difetto si ottiene \((1, 0)\), ammissibile di valore \(1\) — che è proprio l'ottimo intero, \(z(\mathit{MILP}) = 1\). Non c'è un verso «giusto».
Due lezioni distinte: l'arrotondamento può produrre punti non ammissibili, e quando ne produce di ammissibili non c'è garanzia sul loro valore; e il divario \(3/2 - 1 = 1/2\) non è colpa dell'arrotondamento — nessun punto intero ammissibile vale più di \(1\).
I due rilassamenti, e da che parte stanno
Due versioni da non confondere
- rilassamento senza i bound \(z(\mathit{LP})\): \(x \in \{0,1\}\) diventa il solo \(x \ge 0\). È quello di cui negli esercizi si scrive il duale a mano.
- rilassamento con i bound \(z(\mathit{LP}^+)\):
\(x \in \{0,1\}\) diventa \(0 \le x \le 1\). È
relax()di Gurobi, il primo rilassamento che il solver risolve.
In un massimo \(z(\mathit{LP}) \ge z(\mathit{LP}^+) \ge z(\mathit{MILP})\); in un minimo i versi si rovesciano. I due coincidono quando gli altri vincoli implicano già \(x \le 1\) — per esempio con un vincolo di assegnamento \(\sum_m x_{jm} = 1\).
Il rilassamento toglie vincoli: ogni soluzione ammissibile del MILP resta ammissibile per il rilassamento, che quindi ottimizza su un insieme più grande — e ottimizzare su un insieme più grande non può dare un valore peggiore. In un massimo il rilassamento è un upper bound, in un minimo un lower bound: in entrambi i casi è un bound ottimistico.
Da quale lato arriva ciascun bound
Il duale del rilassamento non dà un bound «dall'altro lato». Per dualità debole, in un minimo ogni soluzione duale ammissibile vale al più \(z(\mathit{LP})\), quindi al più \(z(\mathit{MILP})\): sta dalla stessa parte del rilassamento. Il bound dall'altro lato — quello pessimistico — viene solo da una soluzione ammissibile del MILP, cioè da un'euristica o dal solver. Sia \((\bar x_1, \bar x_2, \dots, \bar x_n)\) una soluzione ammissibile del MILP, di valore \(\sum_{j=1}^{n} c_j\, \bar x_j\), e \((\bar\pi_1, \bar\pi_2, \dots, \bar\pi_m)\) una soluzione ammissibile del duale del rilassamento, di valore \(\sum_{i=1}^{m} b_i\, \bar\pi_i\). In un problema di minimo la prima dà \(\mathit{UB}(\bar x)\) e la seconda \(\mathit{LB}(\bar\pi)\):
in un problema di massimo i ruoli si scambiano, la prima dà \(\mathit{LB}(\bar x)\) e la seconda \(\mathit{UB}(\bar\pi)\):
Tre «gap» da non confondere
- Gap dell'euristica. Se \(\bar x\) è la soluzione costruita dall'euristica, il suo valore \(\sum_{j=1}^{n} c_j\, \bar x_j\) è il bound \(\mathit{UB}(\bar x)\) in un minimo (e \(\mathit{LB}(\bar x)\) in un massimo), e il gap è \(\bigl|\mathit{UB}(\bar x) - z(\mathit{MILP})\bigr| / |z(\mathit{MILP})|\) quando l'ottimo è noto — è quello riportato nelle tabelle degli esercizi. Quando l'ottimo non è noto lo si calcola rispetto a un bound duale, che ne prende il posto.
- Divario certificato fra due bound noti, senza conoscere l'ottimo: \((\mathit{UB} - \mathit{LB})/|\mathit{UB}|\) per un minimo con \(\mathit{UB} > 0\). Garantisce che l'ottimo stia nell'intervallo, non che sia vicino a un estremo.
MIPGapdel solver: la stessa idea, calcolata da Gurobi con i suoiObjValeObjBounde le sue tolleranze.
Il numeratore è sempre in valore assoluto; se il denominatore è nullo il gap relativo non si scrive e si riporta la differenza assoluta.
Tre pattern che tornano ovunque
| Nome | Vincolo | Significato |
|---|---|---|
| set partitioning | \(\sum_{i \in I} x_i = 1\) | esattamente un elemento di \(I\) |
| set packing | \(\sum_{i \in I} x_i \le 1\) | al più un elemento di \(I\) |
| set covering | \(\sum_{i \in I} x_i \ge 1\) | almeno un elemento di \(I\) |
Un vincolo «ogni lavoro a esattamente una macchina» è un partitioning; «al più un lavoro per fascia oraria» è un packing; «ogni zona coperta da almeno un presidio» è un covering, che è poi la traduzione diretta di una clausola OR.
Che cosa fa il solver con i due bound
Un MILP con insieme ammissibile limitato si risolve con algoritmi dedicati. Come funzionano — come si esplora lo spazio delle soluzioni, come si separano i tagli, come si sceglie su che cosa ramificare — non è argomento di questo corso: le tecniche risolutive sono materia di un corso a parte. Qui interessa una cosa sola: i due bound che questo corso insegna a costruire a mano sono i due lati dello stesso sandwich che il solver cerca di chiudere. Non glieli si passa: il solver se li costruisce da sé, con le sue euristiche e i suoi rilassamenti.
- Il bound primale è una soluzione ammissibile, e dà un valore da battere: ogni parte dello spazio che non può fare meglio viene scartata senza esplorarla.
- Il bound duale viene dal rilassamento, e dice quanto si può sperare al massimo: più è vicino all'ottimo intero — cioè più la formulazione è stretta, meno lavoro resta da fare.
Il divario fra i due è quello che il solver riporta come MIPGap, ed è anche
l'unica cosa che si può affermare con sicurezza quando l'ottimo non si
raggiunge.
Quello che questo capitolo ha messo in mano
Un modello MIP si scrive sempre con gli stessi cinque oggetti: i dati, che sono noti e non si decidono; le variabili, una per decisione, con il loro dominio; la funzione obiettivo, che dice che cosa si massimizza o si minimizza; i vincoli, uno per ogni frase dell'enunciato; e il dominio delle variabili, che è un vincolo anche lui, il più facile da dimenticare.
Su un modello scritto si distinguono poi una soluzione ammissibile, che rispetta tutti i vincoli, e la soluzione ottima, che fra quelle ammissibili ha il valore migliore. Rilassare l'interezza dà il rilassamento lineare, un problema più facile il cui ottimo è un bound: pessimistico se viene da una soluzione ammissibile, ottimistico se viene da un rilassamento. La distanza fra i due è il gap.
Codice
Lo script completo — i due rilassamenti, l'arrotondamento e la figura — è
python/cap01_modelli.py
(riproducibile con python3 python/cap01_modelli.py dalla cartella python/).
Lo stesso codice è disponibile come notebook —
notebooks/cap01_modelli.ipynb
— qui però si legge soltanto: Python entra nel corso al
capitolo 3, e da quel capitolo in poi ogni pagina ha il suo
badge Colab in cima.
Mostra lo script completo — python/cap01_modelli.py (119 righe)
"""Capitolo 1 -- Che cos'e' un modello MIP: rilassamento, arrotondamento, bound.
Verifica numerica degli esempi del capitolo: il controesempio
dell'arrotondamento, i due rilassamenti (puro e con i bound conservati),
l'ottimo intero e i due bound del sandwich.
Tutti i numeri citati nella dispensa e sul sito escono da qui.
"""
import gurobipy as gp
import numpy as np
import pandas as pd
from gurobipy import GRB
from mip import (ammissibile, frazione, nuovo_modello, rilassamento, risolvi,
stampa_soluzione, valuta, viola_interezza)
from stile import BLU, CICLO, GRIGIO, ROSSO, TEAL, VERDE, intestazione, plt, salva_dati, salva_figura
R = range
# ---------- 1. IL MODELLO DELL'ESEMPIO ----------
intestazione("1. max x1 + x2 s.t. 2x1 + 2x2 <= 3, x1, x2 binarie")
def modello_esempio(binarie=True, superiore=True):
"""Il modello (1.1) del capitolo.
binarie=True -> MILP; binarie=False -> rilassamento continuo
superiore=True -> si conserva x <= 1 (rilassamento LP+); False -> solo x >= 0
"""
m = nuovo_modello("arrotondamento")
tipo = GRB.BINARY if binarie else GRB.CONTINUOUS
ub = 1.0 if superiore else GRB.INFINITY
x = m.addVars(2, vtype=tipo, lb=0.0, ub=ub, name="x")
m.setObjective(x[0] + x[1], GRB.MAXIMIZE)
m.addConstr(2 * x[0] + 2 * x[1] <= 3, name="risorsa")
return m, x
# ---------- 2. I DUE RILASSAMENTI ----------
intestazione("2. I due rilassamenti: puro (x >= 0) e con i bound conservati (x <= 1)")
m_lp, x_lp = modello_esempio(binarie=False, superiore=False)
zlp = risolvi(m_lp)
print(f"Rilassamento senza i bound z(LP) = {frazione(zlp)} soluzione restituita dal solver:")
stampa_soluzione(m_lp)
m_lpp, x_lpp = modello_esempio(binarie=False, superiore=True)
zlpp = risolvi(m_lpp)
vertice = (x_lpp[0].X, x_lpp[1].X)
print(f"Rilassamento LP+ z(LP+) = {frazione(zlpp)} soluzione restituita dal solver: "
f"({frazione(vertice[0])}, {frazione(vertice[1])})")
print("Entrambi valgono 3/2: il vincolo di risorsa da' gia' x1 + x2 <= 3/2, e il")
print("limite x <= 1 non taglia nessun punto di quel segmento.")
# tutte le soluzioni ottime del rilassamento LP+ sono il segmento x1 + x2 = 3/2 in [0,1]^2
for punto in [(0.75, 0.75), (1.0, 0.5), (0.5, 1.0)]:
z, viol = valuta(m_lpp, {"x[0]": punto[0], "x[1]": punto[1]})
assert viol <= 1e-9 and abs(z - 1.5) <= 1e-9
print(f" ({frazione(punto[0])}, {frazione(punto[1])}) e' ammissibile per LP+ e vale "
f"{frazione(z)}: e' una delle infinite soluzioni ottime.")
# ---------- 3. PERCHE' L'ARROTONDAMENTO FALLISCE ----------
intestazione("3. Arrotondamento delle soluzioni frazionarie")
m_mip, x_mip = modello_esempio(binarie=True)
for base in [(0.75, 0.75), (1.0, 0.5)]:
for verso, arr in [("piu' vicino", lambda v: round(v)), ("verso il basso", int)]:
cand = {"x[0]": float(arr(base[0])), "x[1]": float(arr(base[1]))}
z, viol = valuta(m_mip, cand)
ok = ammissibile(m_mip, cand)
print(f" da ({frazione(base[0])}, {frazione(base[1])}) arrotondando {verso:14s} -> "
f"({frazione(cand['x[0]'])}, {frazione(cand['x[1]'])}) "
f"{'ammissibile, valore ' + frazione(z) if ok else f'NON ammissibile (violazione {viol:g})'}")
assert not ammissibile(m_mip, {"x[0]": 1.0, "x[1]": 1.0})
assert ammissibile(m_mip, {"x[0]": 1.0, "x[1]": 0.0})
# il controllo di interezza serve davvero: (1, 1/2) soddisfa i vincoli lineari ma non e' intera
assert valuta(m_mip, {"x[0]": 1.0, "x[1]": 0.5})[1] <= 1e-9
assert viola_interezza(m_mip, {"x[0]": 1.0, "x[1]": 0.5}) == 0.5
assert not ammissibile(m_mip, {"x[0]": 1.0, "x[1]": 0.5})
print(" (1, 1/2) soddisfa i vincoli lineari ma viola l'interezza di 1/2:")
print(" la sola ammissibilita' continua non certifica un bound primale intero.")
# ---------- 4. L'OTTIMO INTERO ----------
intestazione("4. L'ottimo intero")
zmilp = risolvi(m_mip)
print(f"z(MILP) = {frazione(zmilp)} soluzione ottima:")
stampa_soluzione(m_mip)
print(f"Divario fra rilassamento e ottimo intero: {frazione(zlpp)} - {frazione(zmilp)} = "
f"{frazione(zlpp - zmilp)}")
salva_dati(pd.DataFrame([{"modello": "esempio 1.1", "z_lp": zlp, "z_lp_rafforzato": zlpp,
"z_milp": zmilp}]), "cap01_bound")
# ---------- 6. FIGURA: LA REGIONE AMMISSIBILE E I PUNTI INTERI ----------
fig, ax = plt.subplots(figsize=(5.4, 5.0))
# poligono ammissibile del rilassamento LP+: {0<=x<=1, 2x1+2x2<=3}
poligono = [(0, 0), (1, 0), (1, 0.5), (0.5, 1), (0, 1)]
ax.fill(*zip(*poligono), color=TEAL, alpha=0.16, zorder=1,
label="rilassamento LP$^+$")
ax.plot([0.25, 1.5], [1.25, 0.0], color=TEAL, lw=1.6, zorder=2,
label="$2x_1 + 2x_2 = 3$")
for (p, q) in [(0, 0), (1, 0), (0, 1)]:
ax.plot(p, q, "o", color=VERDE, ms=11, zorder=4)
ax.annotate(f"({p},{q})", (p, q), textcoords="offset points", xytext=(9, 9),
fontsize=9, color=VERDE)
ax.plot(1, 1, "X", color=ROSSO, ms=12, zorder=4)
ax.annotate("(1,1): $2+2 > 3$", (1, 1), textcoords="offset points", xytext=(-92, 10),
fontsize=9, color=ROSSO)
for (p, q), testo in [((0.75, 0.75), "$(3/4,3/4)$"), ((1.0, 0.5), "$(1,1/2)$")]:
ax.plot(p, q, "s", color=BLU, ms=7, zorder=4)
ax.annotate(testo, (p, q), textcoords="offset points", xytext=(8, -14), fontsize=9, color=BLU)
ax.plot([], [], "o", color=VERDE, ms=9, label="punti interi ammissibili")
ax.plot([], [], "X", color=ROSSO, ms=9, label="punto intero non ammissibile")
ax.plot([], [], "s", color=BLU, ms=6, label="soluzioni ottime del rilassamento")
ax.set_xlim(-0.15, 1.45)
ax.set_ylim(-0.15, 1.45)
ax.set_xlabel("$x_1$")
ax.set_ylabel("$x_2$")
ax.set_title("Rilassamento LP$^+$ e punti interi\n$z(\\mathrm{LP}^+) = 3/2$, $z(\\mathrm{MILP}) = 1$")
ax.legend(loc="upper right", fontsize=8)
ax.set_aspect("equal")
salva_figura(fig, "cap01_rilassamento")
print("Fine.")
