p-mediana: al più \(k\) sedi
Classe: BIP · Legami: attivazione disaggregata · Script: python/fam08_2_pmediana.py
Difficoltà: ★★☆☆☆ · Tempo: 30–45 min
Problema 8.2
Un'azienda deve scegliere al più \(k \in \mathbb{Z}_{\ge 1}\) sedi, fra \(m \in \mathbb{Z}_{\ge 1}\) candidate, e assegnare ciascuno degli \(n \in \mathbb{Z}_{\ge 1}\) clienti alla sede aperta più conveniente. Per ogni sede \(l\) e cliente \(c\), \(d_{lc} \in \mathbb{Q}_{>0}\) è la distanza. Si vuole minimizzare la somma delle distanze cliente-sede.
Il problema a parole. Decidiamo quali sedi aprire (al più \(k\)) e a quale sede assegnare ciascun cliente. L'obiettivo: somma delle distanze minima. I vincoli: ogni cliente a esattamente una sede aperta; al più \(k\) sedi aperte. Il classico problema della p-mediana.
Modello
Dati.
| Simbolo | Tipo | Significato |
|---|---|---|
| \(m\) | \(\in \mathbb{Z}_{\ge 1}\) | numero di sedi, \(l \in \{1, 2, \dots, m\}\) |
| \(n\) | \(\in \mathbb{Z}_{\ge 1}\) | numero di clienti, \(c \in \{1, 2, \dots, n\}\) |
| \(d_{lc}\) | \(\in \mathbb{Q}_{>0}\) | distanza fra la sede \(l\) e il cliente \(c\) |
| \(k\) | \(\in \mathbb{Z}_{\ge 1}\) | numero massimo di sedi aperte |
Variabili decisionali. \(m\) binarie \(x_l\) (sede aperta) e \(m\,n\) binarie \(y_{lc}\) (cliente \(c\) servito da \(l\)).
- l'obiettivo minimizza la somma delle distanze cliente-sede;
- il primo vincolo assegna ogni cliente a una sede (\(n\) vincoli);
- il secondo limita a \(k\) le sedi aperte (un vincolo);
- il terzo lega assegnamento e apertura, in forma disaggregata (\(m\,n\) vincoli).
Il legame. Se \(y_{lc}=1\) allora \(x_l=1\): dalla CNF di \(y_{lc} \Rightarrow x_l\), cioè \(\neg y_{lc} \lor x_l\), si ottiene \(x_l \ge y_{lc}\), imposto direttamente. A differenza del problema 8.1, qui non c'è un costo di apertura che scoraggi sedi aperte inutilizzate: il verso opposto non è né imposto né garantito dall'ottimo.
Il modello in gurobipy
mod = gp.Model("p_mediana")
x = mod.addVars(m, vtype=GRB.BINARY, name="x")
y = mod.addVars(m, n, vtype=GRB.BINARY, name="y")
mod.setObjective(gp.quicksum(dist[l][c] * y[l, c] for l in range(m) for c in range(n)), GRB.MINIMIZE)
mod.addConstrs((y.sum("*", c) == 1 for c in range(n)), name="assegna")
mod.addConstr(x.sum() <= k, name="numero_sedi")
mod.addConstrs((x[l] - y[l, c] >= 0 for l in range(m) for c in range(n)), name="link")
L'istanza
\(m = 3\) sedi, \(n = 3\) clienti, \(k = 2\):
| \(d_{lc}\) | \(c=1\) | \(c=2\) | \(c=3\) |
|---|---|---|---|
| \(l=1\) | 5 | 6 | 10 |
| \(l=2\) | 3 | 12 | 9 |
| \(l=3\) | 10 | 9 | 4 |
Il modello scritto sui dati dell'istanza:
Euristica costruttiva: il bound primale
Si aprono le prime \(k\) sedi; ogni cliente va alla sede aperta più vicina. Aperte le sedi 1 e 2: cliente 1 → sede 2 (dist. 3), cliente 2 → sede 1 (dist. 6), cliente 3 → sede 2 (dist. 9). Valore \(3+6+9=18\): \(z(\mathit{MILP}) \le \mathit{UB} = 18\).
Rilassamento LP e duale: il bound duale
Il duale del rilassamento lineare, una variabile per vincolo del primale:
Lo stesso duale, scritto sui dati dell'istanza:
Con \(\bar\varrho=0\), \(\bar\pi_{lc}=0\) e \(\bar\mu_c = \min_l d_{lc}\) (la distanza dalla sede più vicina in assoluto):
di valore \(13\). Per la dualità debole, \(\mathit{LB}=13 \le z(\mathit{LP}) \le z(\mathit{MILP}) \le \mathit{UB}=18\).
Quello che dice il solver. \(z(\mathit{LP}) = z(\mathit{LP}^+) = 15\): il rilassamento è già intero su questa istanza. \(z(\mathit{MILP}) = 15\), con le sedi 1 e 3 aperte (non 1 e 2 come nell'euristica): gap euristica \(20{,}0\%\).
| \(UB\) | \(LB\) (duale) | \(z(\mathit{LP})\) | \(z(\mathit{LP}^+)\) | \(z(\mathit{MILP})\) | gap dell'euristica |
|---|---|---|---|---|---|
| 18 | 13 | 15 | 15 | 15 | \(20{,}0\%\) |
Considerazioni aggiuntive
- Il vincolo è «al più \(k\)», non «esattamente \(k\)»: si verifica con la domanda 8.2.1 che l'ottimo non cambia imponendo l'uguaglianza.
- \(\sum_c y_{lc} \le n\, x_l\) è una disuguaglianza valida aggregata, più debole di quella disaggregata usata nel modello.
Domande di modellazione aggiuntive
8.2.1 — Copertura di prossimità per un cliente
Il cliente 1 deve essere servito entro distanza \(4\). Come si modella? Qual è il nuovo ottimo?
Una variante svolta: esattamente \(k\) sedi aperte
Per motivi organizzativi, si devono aprire esattamente \(k\) sedi (non al più).
Basta aggiungere il vincolo lineare
che insieme al vincolo già presente impone l'uguaglianza (un vincolo lineare in più). Sull'istanza l'ottimo del problema 8.2 apre già esattamente \(2 = k\) sedi, quindi il vincolo aggiuntivo non è vincolante e l'ottimo resta \(15\).
Imporre esattamente \(k\) sedi invece di al più \(k\) aggiunge al duale \(\sigma \ge 0\) con termine noto \(k\). L'algebra chiude la questione in una riga: la colonna delle \(x_l\) impone \(\varrho + \sigma \le 0\), e l'obiettivo contiene \(k(\varrho + \sigma)\), che perciò non è mai positivo. Il massimo si ha con \(\varrho + \sigma = 0\) e il valore torna \(\sum_c \mu_c\): il rilassamento non si muove — e qui non si muove nemmeno l'ottimo intero, che resta \(15\). Non è un caso dell'istanza: senza costo di apertura una sede in più non può peggiorare l'assegnamento, quindi da una soluzione con meno di \(k\) sedi se ne ricava sempre una altrettanto buona con esattamente \(k\). Il vincolo di uguaglianza è ridondante; diventa vincolante solo se aprire costa.
| valore | che cos'è | |
|---|---|---|
| \(\mathit{UB}\) | \(18\) | soluzione euristica |
| \(\mathit{LB}\) | \(13\) | certificato duale costruito a mano |
| \(z(\mathit{LP})\) | \(15\) | rilassamento senza i bound |
| \(z(\mathit{LP}^+)\) | \(15\) | rilassamento con i bound |
| \(z(\mathit{MILP})\) | \(15\) | ottimo del MILP |
Codice
Script completo —
python/fam08_2_pmediana.py
(riproducibile con python3 python/fam08_2_pmediana.py dalla cartella
python/). Notebook —
notebooks/fam08_2_pmediana.ipynb
— che si apre in Colab dal badge in cima alla pagina.
Mostra lo script completo — python/fam08_2_pmediana.py (210 righe)
"""Problema 8.2 -- Localizzazione con numero massimo di sedi (p-mediana).
Attivazione disaggregata fra x_l (sede aperta) e y_lc (cliente c servito da
l), dedotta dalla CNF di un'implicazione booleana come nel problema 7.5, ma
qui il numero di sedi è limitato da k invece che dal budget di tempo.
"""
import gurobipy as gp
import pandas as pd
from gurobipy import GRB
from mip import (ammissibile, dualita_forte, due_rilassamenti, frazione,
nuovo_modello, registra_bound, rilassamenti, risolvi,
stampa_soluzione, valuta)
from stile import CICLO, intestazione, plt, salva_dati, salva_figura
from esteso import salva_modello
R = range
# ---------- 1. MODELLO E ISTANZA ----------
intestazione("2. p-mediana: al più k sedi, ogni cliente al più vicino aperto")
dist2 = [[5, 6, 10], [3, 12, 9], [10, 9, 4]] # distanza sede l -> cliente c
k2 = 2
m, n = 3, 3
salva_dati(pd.DataFrame([{"sede": l + 1, "cliente": c + 1, "d": dist2[l][c]}
for l in R(m) for c in R(n)]), "fam08_2_distanze")
def modello_2(dist, k):
m, n = len(dist), len(dist[0])
mod = nuovo_modello("p_mediana")
x = mod.addVars(m, vtype=GRB.BINARY, name="x")
y = mod.addVars(m, n, vtype=GRB.BINARY, name="y")
mod.setObjective(gp.quicksum(dist[l][c] * y[l, c] for l in R(m) for c in R(n)), GRB.MINIMIZE)
mod.addConstrs((y.sum("*", c) == 1 for c in R(n)), name="assegna")
mod.addConstr(x.sum() <= k, name="numero_sedi")
mod.addConstrs((x[l] - y[l, c] >= 0 for l in R(m) for c in R(n)), name="link")
return mod, x, y
def duale_2(dist, k):
"""max sum mu_c + k varrho; varrho + sum_c pi_lc <= 0; mu_c - pi_lc <= d_lc;
mu libere, varrho <= 0, pi >= 0."""
m, n = len(dist), len(dist[0])
dl = nuovo_modello("duale_p_mediana")
mu = dl.addVars(n, lb=-GRB.INFINITY, name="mu")
varrho = dl.addVar(lb=-GRB.INFINITY, ub=0.0, name="varrho")
pi = dl.addVars(m, n, name="pi")
dl.setObjective(mu.sum() + k * varrho, GRB.MAXIMIZE)
dl.addConstrs((varrho + gp.quicksum(pi[l, c] for c in R(n)) <= 0 for l in R(m)), name="rc_x")
dl.addConstrs((mu[c] - pi[l, c] <= dist[l][c] for l in R(m) for c in R(n)), name="rc_y")
return dl
m2, x2, y2 = modello_2(dist2, k2)
salva_modello(m2, "fam08_2_primale")
# ---------- 2. IL RILASSAMENTO LP ----------
zlp2, zlp2r, _ = rilassamenti(m2)
# ---------- 3. IL DUALE DEL RILASSAMENTO (LOWER BOUND) ----------
d2 = duale_2(dist2, k2)
salva_modello(d2, "fam08_2_duale")
mano = {"varrho": 0.0}
mano.update({f"mu[{c}]": min(dist2[l][c] for l in R(m)) for c in R(n)})
lb2, viol = valuta(d2, mano)
assert viol <= 1e-9, viol
print("Soluzione duale a mano: pi = 0, varrho = 0, mu_c = min_l d_lc = "
+ ", ".join(frazione(mano[f"mu[{c}]"]) for c in R(n)) + f" -> lb = {frazione(lb2)}")
dualita_forte(d2, zlp2)
# ---------- 4. EURISTICA COSTRUTTIVA (UPPER BOUND) ----------
print("Euristica: si aprono le prime k sedi nell'ordine naturale, poi ogni cliente")
print("va servito dalla sede aperta più vicina.")
def euristica_2(dist, k):
m, n = len(dist), len(dist[0])
x = [1 if l < k else 0 for l in R(m)]
y, passi = {}, []
for c in R(n):
md, sl = float("inf"), None
for l in R(k):
if dist[l][c] < md:
md, sl = dist[l][c], l
y[(sl, c)] = 1
passi.append(f"Cliente {c + 1}: la sede aperta più vicina è la {sl + 1} (distanza {md}); "
f"y[{sl + 1}][{c + 1}] = 1.")
return x, y, passi
xe, ye, passi = euristica_2(dist2, k2)
print(f" Si aprono le prime k = {k2} sedi: x = {xe}.")
for i, s in enumerate(passi, 1):
print(f" Passo {i}. {s}")
ub2 = sum(dist2[l][c] for (l, c) in ye)
print(f" ub = {ub2}")
# ---------- 5. SOLUZIONE OTTIMA DEL MILP ----------
z2 = risolvi(m2)
print("Soluzione ottima del MILP:")
stampa_soluzione(m2, solo_non_nulle=True)
riga = registra_bound("2 p-mediana", ub2, lb2, zlp2, zlp2r, z2)
salva_dati(pd.DataFrame([riga]), "fam08_2_bound")
# ---------- 6. DOMANDE DI MODELLAZIONE AGGIUNTIVE ----------
varianti = {}
def variante(nome, mod):
z = risolvi(mod)
print(f" {nome:70s} z = {frazione(z)}")
return z
# 2a: esattamente k sedi devono essere aperte (non al più k)
mod, x, y = modello_2(dist2, k2)
mod.addConstr(x.sum() >= k2, name="numero_sedi_esatto") # con "<= k" già nel modello, insieme impongono "= k"
varianti["2a"] = variante("2a. Esattamente k sedi aperte (sum x_l = k)", mod)
# 2b: il cliente 1 va servito entro distanza 4 (copertura aggiuntiva)
mod, x, y = modello_2(dist2, k2)
mod.addConstrs((y[l, 0] == 0 for l in R(3) if dist2[l][0] > 4), name="distanza_max_cliente1")
varianti["2b"] = variante("2b. Il cliente 1 servito entro distanza 4 (y_l1 = 0 se d_l1 > 4)", mod)
salva_dati(pd.DataFrame({"variante": list(varianti), "z": list(varianti.values())}), "fam08_2_varianti")
# ---------- 7. IL SANDWICH SULLA VARIANTE 2a ----------
intestazione("2a. Il sandwich sulla variante: esattamente k sedi aperte")
def modello_2a(dist, k):
mod_, xx, yy = modello_2(dist, k)
mod_.addConstr(xx.sum() >= k, name="numero_sedi_esatto")
return mod_, xx, yy
def duale_2a(dist, k):
"""Al duale di 8.2 si aggiunge sigma >= 0 per il vincolo sum_l x_l >= k
(verso >= in un minimo). Il termine noto e' k, quindi sigma entra
nell'obiettivo accanto a varrho, e nella colonna delle x_l accanto a esso."""
mm, nn = len(dist), len(dist[0])
dl = nuovo_modello("duale_p_mediana_2a")
mu = dl.addVars(nn, lb=-GRB.INFINITY, name="mu")
varrho = dl.addVar(lb=-GRB.INFINITY, ub=0.0, name="varrho")
sg = dl.addVar(name="sigma")
pi = dl.addVars(mm, nn, name="pi")
dl.setObjective(mu.sum() + k * varrho + k * sg, GRB.MAXIMIZE)
dl.addConstrs((varrho + sg + gp.quicksum(pi[l, c] for c in R(nn)) <= 0 for l in R(mm)),
name="rc_x")
dl.addConstrs((mu[c] - pi[l, c] <= dist[l][c] for l in R(mm) for c in R(nn)), name="rc_y")
return dl
m2a, x2a, y2a = modello_2a(dist2, k2)
salva_modello(m2a, "fam08_2a_primale")
# -- euristica ammissibile: la stessa, che gia' apre esattamente k sedi --
print("Euristica costruttiva: la stessa del problema base, che apre le prime k sedi e manda")
print("ogni cliente alla piu' vicina fra quelle aperte. Aprendone esattamente k, e' gia'")
print("ammissibile per la variante.")
ub2a = sum(dist2[l][c] for (l, c) in ye)
sol_2a = ({f"x[{l}]": xe[l] for l in R(m)}
| {f"y[{l},{c}]": (1 if (l, c) in ye else 0) for l in R(m) for c in R(n)})
assert ammissibile(m2a, sol_2a), "la soluzione euristica della variante deve essere ammissibile"
print(f" ub = {frazione(ub2a)}")
# -- certificato duale: sigma non puo' muoversi --
d2a = duale_2a(dist2, k2)
salva_modello(d2a, "fam08_2a_duale")
mano_2a = {"varrho": 0.0, "sigma": 0.0}
mano_2a.update({f"mu[{c}]": min(dist2[l][c] for l in R(m)) for c in R(n)})
lb2a, viol_2a = valuta(d2a, mano_2a)
assert viol_2a <= 1e-9, viol_2a
print("Soluzione duale a mano: pi = 0 e mu_c = min_l d_lc come nel problema base. Il nuovo")
print(" sigma non aiuta, e l'algebra lo dice in una riga: la colonna delle x_l impone")
print(" varrho + sigma <= 0, e l'obiettivo contiene k(varrho + sigma), che percio' non e'")
print(" mai positivo. Il massimo si ha con varrho + sigma = 0, e il valore torna sum_c mu_c.")
print(f" -> lb = {frazione(lb2a)}")
print(" Morale: imporre *esattamente* k sedi invece di *al piu'* k non muove il")
print(" rilassamento, e su questa istanza nemmeno l'ottimo intero: senza costo di")
print(" apertura una sede in piu' non peggiora l'assegnamento, quindi il vincolo di")
print(" uguaglianza e' ridondante.")
zlp2a, zlp2ar, _ = due_rilassamenti(m2a, d2a)
z2a = risolvi(m2a)
riga_2a = registra_bound("2a esattamente k sedi", ub2a, lb2a, zlp2a, zlp2ar, z2a)
salva_dati(pd.DataFrame([riga_2a]), "fam08_2a_bound")
assert lb2a <= zlp2a <= z2a <= ub2a + 1e-9
# ---------- 8. FIGURE ----------

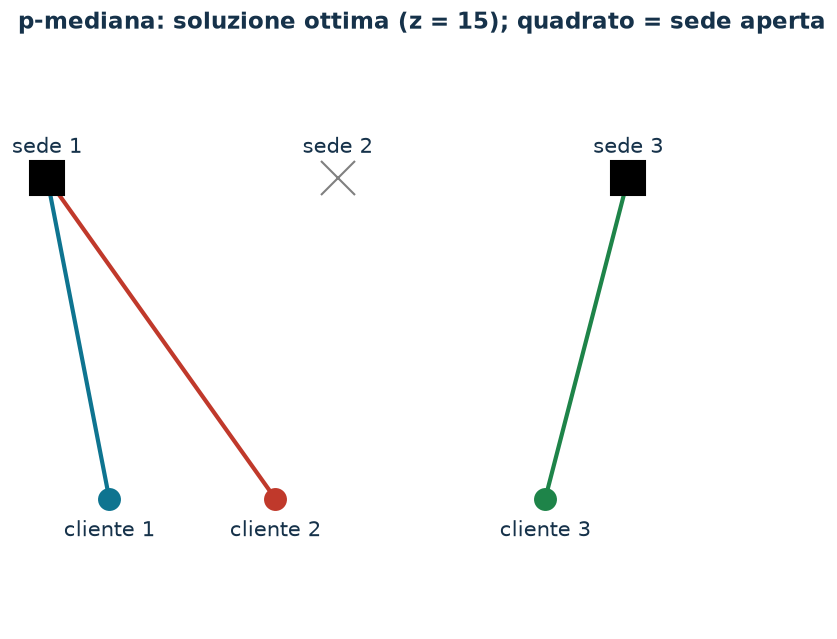

fig, ax = plt.subplots(figsize=(5.5, 5))
xs = {"sede": [0, 1.4, 2.8], "cliente": [0.3, 1.1, 2.4]}
for c in R(3):
l = next(l for l in R(3) if y2[l, c].X > 0.5)
ax.plot([xs["sede"][l], xs["cliente"][c]], [1, 0], color=CICLO[c], lw=2, marker="o")
for l in R(3):
marker = "s" if x2[l].X > 0.5 else "x"
ax.plot(xs["sede"][l], 1, marker=marker, ms=16, color="black" if x2[l].X > 0.5 else "gray")
ax.annotate(f"sede {l + 1}", (xs["sede"][l], 1), textcoords="offset points", xytext=(0, 12), ha="center")
for c in R(3):
ax.plot(xs["cliente"][c], 0, marker="o", ms=10, color=CICLO[c])
ax.annotate(f"cliente {c + 1}", (xs["cliente"][c], 0), textcoords="offset points", xytext=(0, -18), ha="center")
ax.set_ylim(-0.4, 1.4)
ax.axis("off")
ax.set_title(f"p-mediana: soluzione ottima (z = {frazione(z2)}); quadrato = sede aperta")
salva_figura(fig, "cap08_pmediana_ottimo")
print("Fine.")
